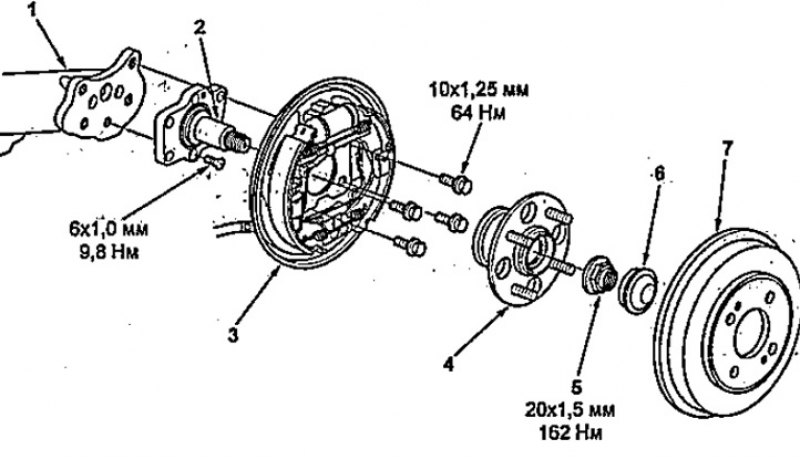

Снятие и установка ступицы заднего колеса (модели 2WD с задними барабанными тормозами). 1 - балка задней подвески, 2 - цапфа, 3 - тормозной механизм, 4 - ступица, 5 - гайка, 6 - колпачок, 7 - тормозной барабан.
Снятие и установка
1. Поддомкратьте заднюю часть автомобиля и установите ее на подставки.
2. Отверните гайки и снимите колесо,

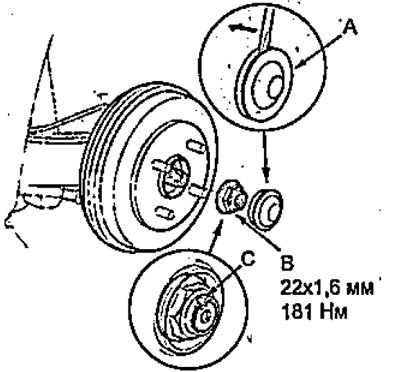

3. Снимите колпачок (А).
4. Расконтрите ободок (С) гайки (В) и отверните гайку.
- Момент затяжки — 181 Нм
5. Отверните два винта крепления тормозного барабана.
Источник расположен на сайте AutoInstruction.ru

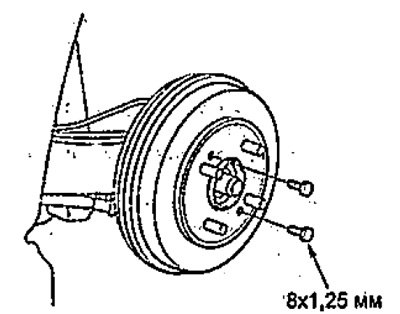

6. Заверните два подходящих болта, как показано на рисунке, чтобы снять тормозной барабан.

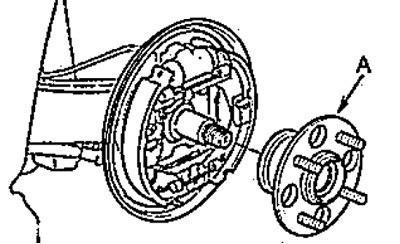

7. Снимите тормозной барабан и ступицу (А).
8. Установка производится в порядке, обратном снятию.
При установке:
- используйте новые гайки и колпачок;
- законтрите гайку крепления ступицы;
- проверьте и, при необходимости, отрегулируйте углы установки задних колес;
- проверьте и, при необходимости, отрегулируйте ход рычага стояночного тормоза.
