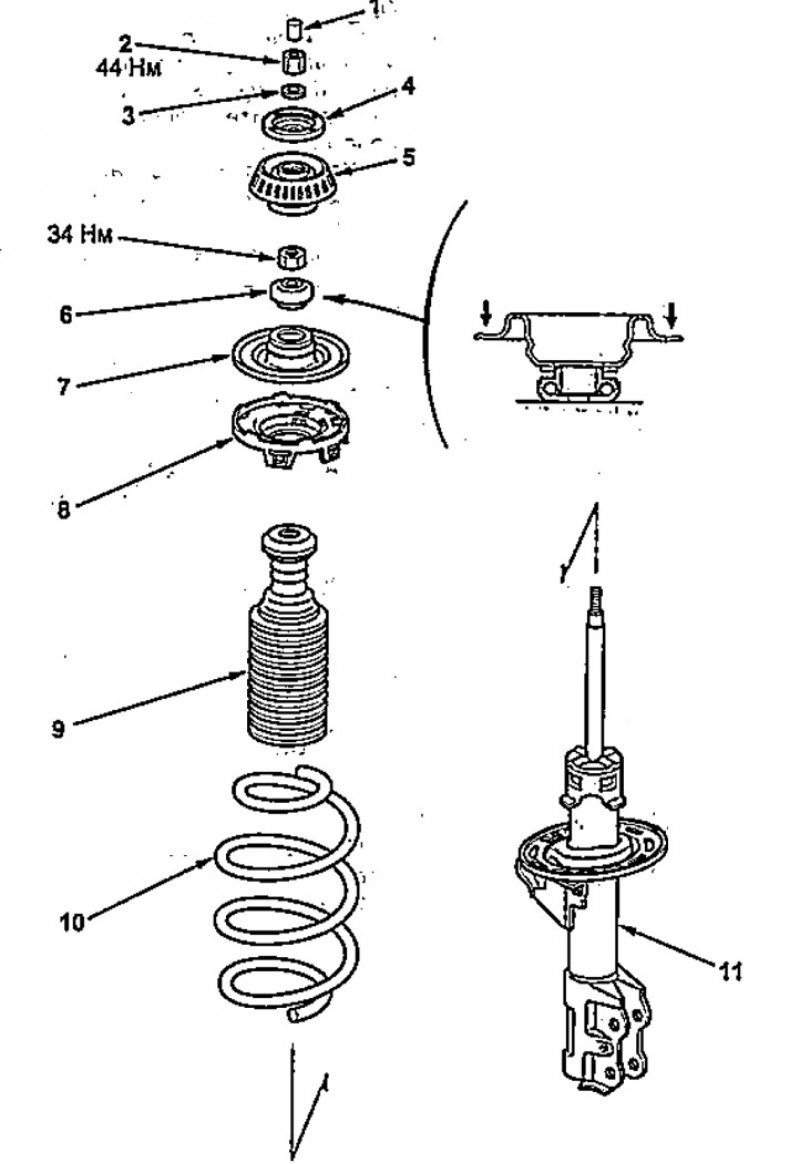

Разборка и сборка стойки передней подвески. 1 - заглушка, 2 - гайка, 3 - шайба, 4 - опора стойки, 5 - подушка, 6 - подшипник, 7 - верхнее седло пружины, 8 - прокладку верхнего седла пружины, 9 - ограничитель хода сжатия, 10 - пружина, 11 - стойка в сборе.
1. Установите стойку передней подвески в спецприспособление и сожмите пружину.
Внимание: не сжимайте пружину больше, чем необходимо, для отворачивания гайки штока.

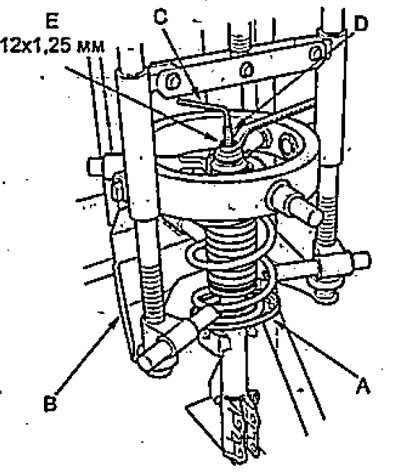

А - стойка, В - спецприспособление, С - шестигранник, D - шток, Е - гайка.
2. Удерживая шток амортизатора шестигранным ключом отверните гайку штока амортизатора.
3. Разберите стойку передней подвески.

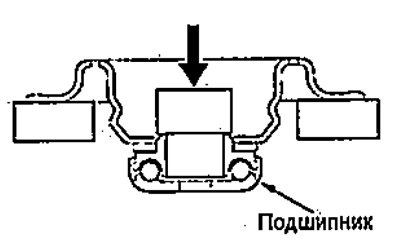

Примечание: с помощью оправки выпрессуйте подшипник из верхнего седла пружины.
Проверка амортизатора
1. Снимите передний амортизатор с автомобиля.
2. Проверьте амортизатор йа отсутствие повреждений и утечек.
3. Проверьте резиновую втулку на повреждение и износ.
4. Сожмите и растяните амортизатор не менее трёх раз. Убедитесь, что сопротивление движению не изменяется и отсутствуют посторонние звуки.

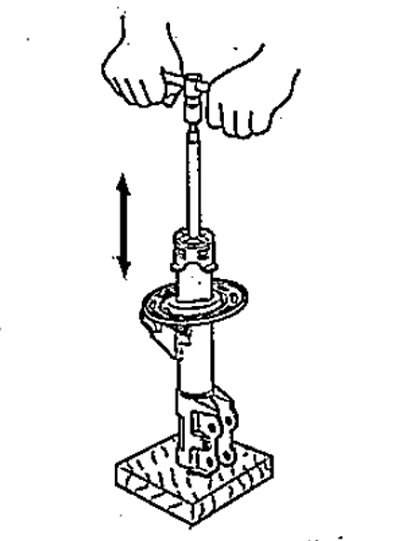

а) Сожмите амортизатор и отпустите его.
б) Убедитесь, что шток выходит полностью с обычной скоростью.
Если необходимо, замените амортизатор.
Сборка

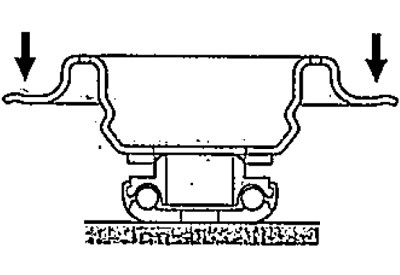

1. Установите подшипник на верхнее седло пружины. Медленно надавите на верхнее седло пружины, как показано на рисунке.
2. Установите верхнее седло, пружины на прокладку верхнего седла пружины.
Примечание: убедитесь, что верхнее седло пружины надежно село на прокладку седла и не зажало бортик.
3. Нанесите немного силиконовой смазки на поверхность ограничителя хода сжатия.
4. Установите ограничитель хода сжатия на верхнее седло пружины.

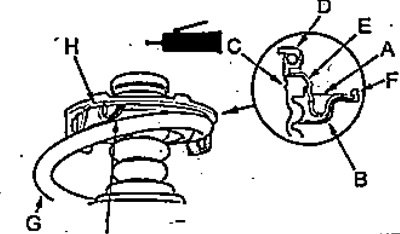

5. Установите прокладку седла пружины на пружину стойки так, чтобы верхний конец пружины уперся в ограничитель, как показано на рисунке.
А - верхнее седло пружины, В - прокладка седла пружины, С - ограничитель хода сжатия пружины, D - подшипник, Е - верхняя часть ограничителя, F - бортик, G - пружина, Н - конец верхнего витка пружины, I - упор.

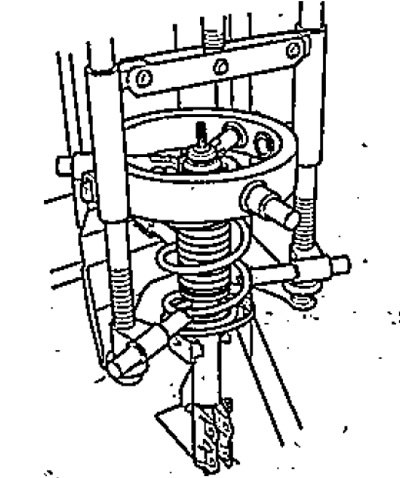

6. Сожмите пружину с помощью спецприспособления.
7. Соберите стойку, руководствуясь сборочным рисунком. Не устанавливайте верхнюю гайку.

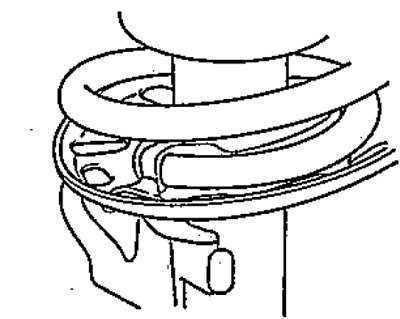

8. Совместите конец нижнего витка пружины с выемкой нижнего седла пружины.
9. Сожмите пружину так, чтобы шток амортизатора вошел в контакт с подшипником. Не сжимайте пружину слишком сильно.

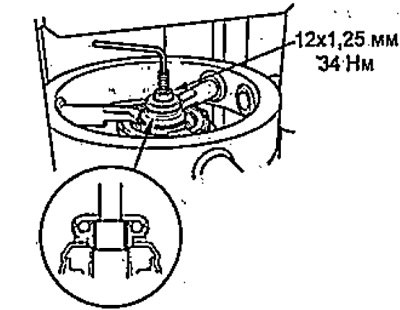

10. Заверните гайку номинальным моментом, зафиксировав шток.
11. Снимите амортизатор со спецприспособления.
