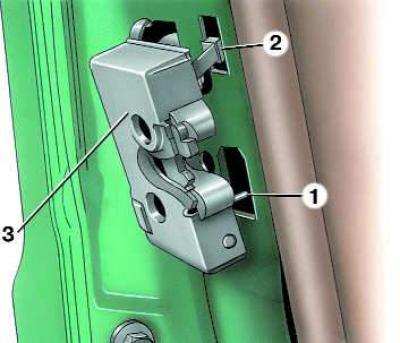

Снятие замка двери
- 1 - тяга;
- 2 - втулка;
- 3 - замок

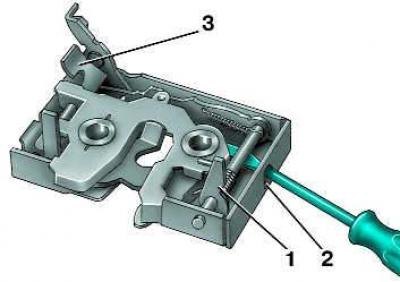

Блокировка приводного рычага замка
- 1 - приводной рычаг;
- 2 - монтажное отверстие;
- 3 - рычаг замка
Механизм запирания двери
- 1 - кнопка блокировки замка;
- 2 - ручка;
- 3, 5, 8 - шарнирные соединения;
- 4 - стопорная тяга;
- 6 - тяга замка;
- 7 - регулировочная гайка;
- 9 - замок двери;
- 10 - болт;
- 11 - уплотнение;
- 12 - винт с крестообразным шлицем;
- 13 - трос;
- 14 - крышка замка;
- 15 - блокиратор;
- 16 - стопор;
- 17 - тяга
Снятие
Модели выпуска до января 1988 г.
1. Вывернуть кнопку блокировки замка двери.
2. Отвернуть два болта с внутренним шестигранником крепления замка.
3. Вытащить немного замок на себя и отсоединить тягу от рычага привода замка.
4. Снять замок.
Модели выпуска с января 1988 г.
5. Отсоединить тяги от рычагов замка, отжав отверткой пружинные держатели.
Источник расположен на веб-ресурсе www.AutoInstruction.ru
6. Отсоединить трос от рычага замка.
7. Отвернуть два болта и вынуть замок из блокиратора.
Установка
Модели выпуска до января 1988 г.
1. Установить рычаг привода замка вертикально (под углом 90° к корпусу замка) и заблокировать его с помощью отвертки через монтажное отверстие.
2. Подсоединить тягу к рычагу привода замка.
2. Вставить рычаг блокировки во втулку тяги блокировки.
3. Разблокировать рычаг привода, вынув отвертку.
4. Завернуть два болта крепления замка.
Модели выпуска с января 1988 г.
5. Установить замок двери в обратном порядке снятия. При необходимости отрегулировать длину тяги с помощью регулировочной гайки.
