Крепление внутренней панели двери
- 1 - рама двери;
- 2 - внутренняя панель;
- 3 - трос ручки замка;
- 4 - болт
Детали стеклоподъемника

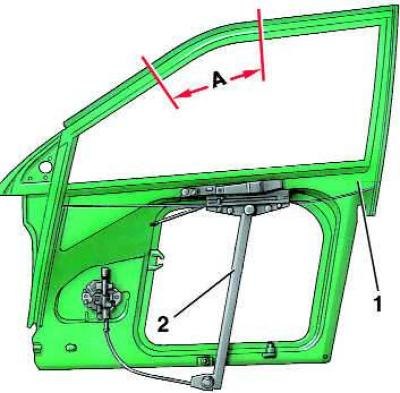

- 1 - стекло;
- 2 - стеклоподъемник;
- А - участок прилегания стекла
Регулировка стекла

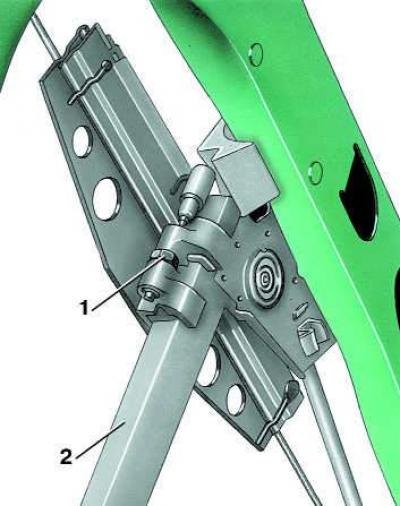

- 1 - регулировочный винт;
- 2 - направляющая стеклоподъемника
Порядок выполнения
1. Снять обивку двери (см. подраздел 11.9).
2. Вынуть из держателя тягу внутренней ручки замка двери и отсоединить его от ручки.
3. Отвернуть четыре болта крепления внутренней панели двери, расположенных по углам. При этом следует отметить толщину и положение компенсационных элементов для каждого болта. Болт переднего верхнего крепления находится под резиновым уплотнителем наружного зеркала заднего вида.
4. Снять внутреннюю панель двери в сборе вверх.
5. Для этого снять с направляющего стержня распорное кольцо, вынуть пластмассовую шайбу и резиновую прокладку. Опустить и вынуть стекло двери.
6. В случае необходимости снять стеклоподъемник. Снимать его аналогично снятию стеклоподъемника с электроприводом (см. подраздел 11.15).
7. Вставить стекло снизу и закрепить обойму стекла на пальце ползуна стеклоподъемника стопорным кольцом, установив предварительно резиновую прокладку и шайбу.
8. Временно установить рукоятку стеклоподъемника и опустить стекло вниз до упора.

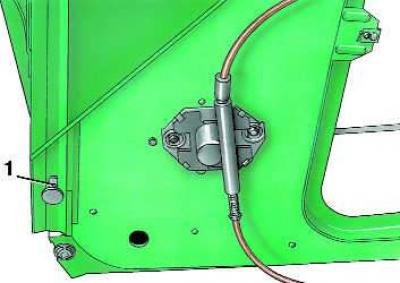

9. Выставить нижнюю часть направляющей стеклоподъемника так, чтобы палец (1) стекла находился посередине направляющей стекла.
10. Поднять стекло вверх до упора.
11. Выставить нижнюю часть направляющей стеклоподъемника так, чтобы стекло прилегало к уплотнителю по всему периметру окна и особенно в зоне А.
[Статья перепечатана с ресурса Autoinstruction]
12. Если стекло не плотно прилегает или деформирует уплотнитель, то необходимо винтом отрегулировать положение стекла.
13. Установить сверху внутреннюю панель на дверь, следя чтобы тяга блокировки замка вошла в отверстие, и закрепить ее по углам четырьмя болтами, установив при этом соответствующие компенсационные элементы.
14. Подсоединить трос внутренней ручки замка к рычагу и закрепить его в держателе.
15. Установить внутреннюю обивку двери.
