Электросхема автомобилей AUDI «100» с двигателем «KU» 1985 года (Audi 100 C3)

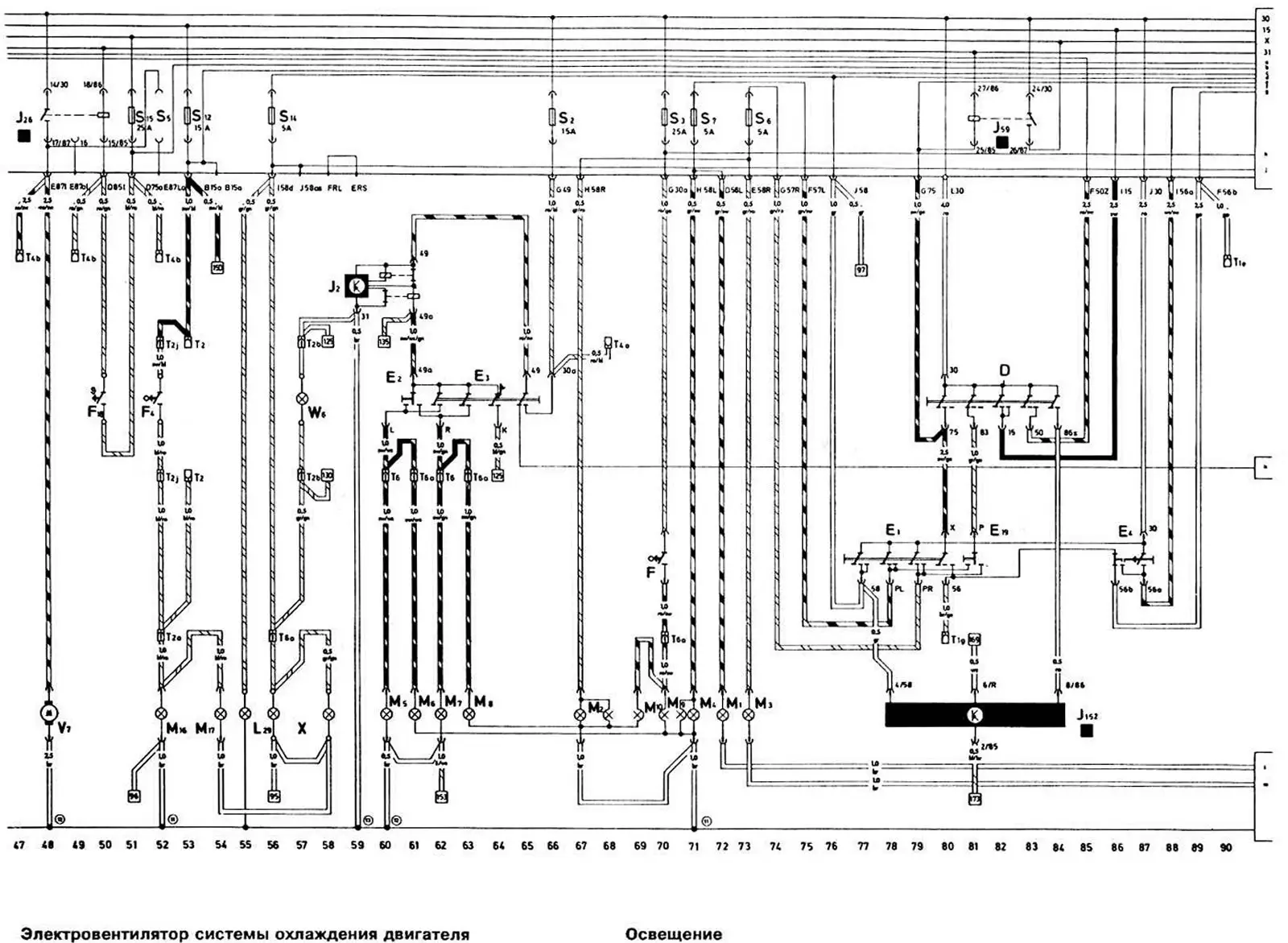

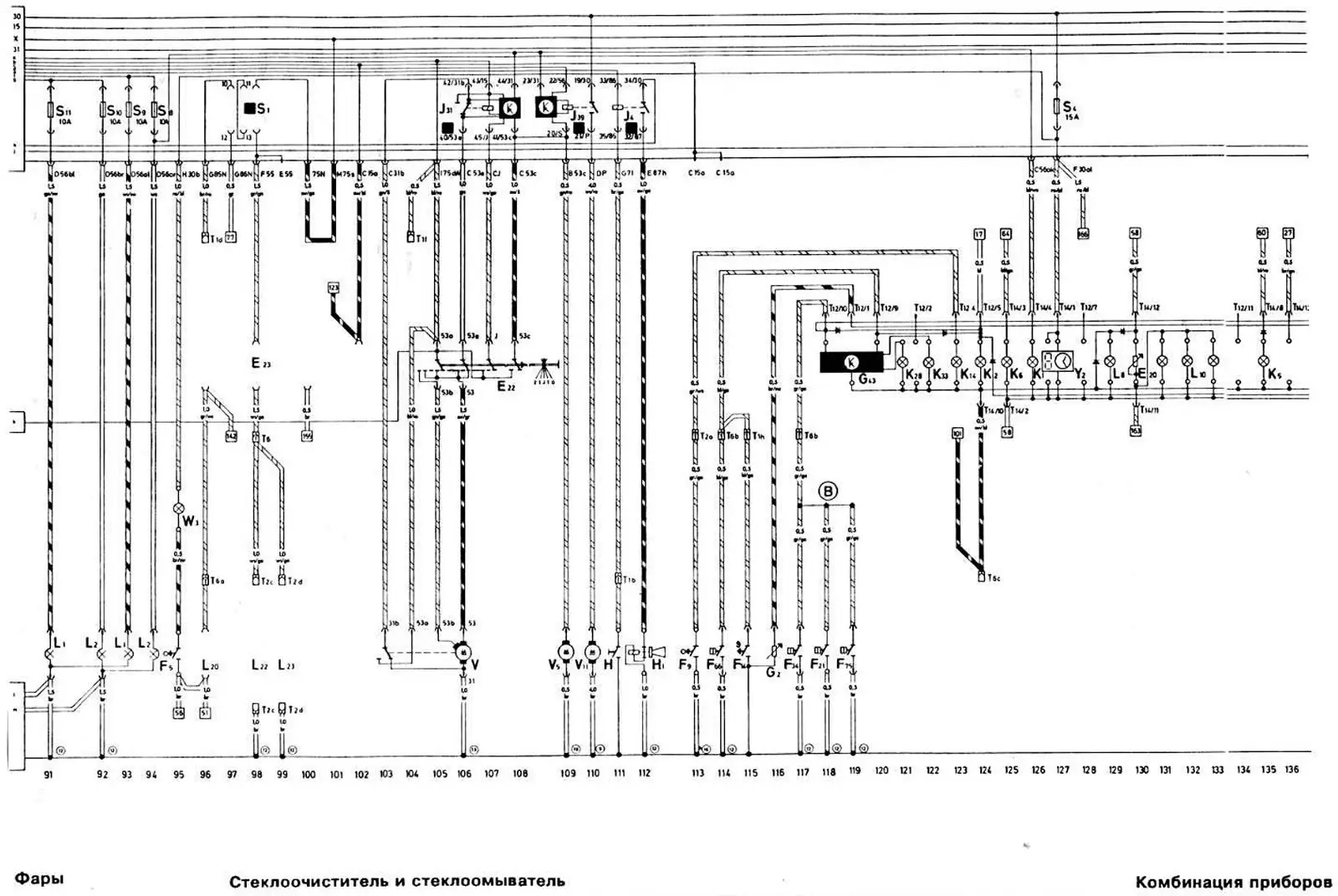

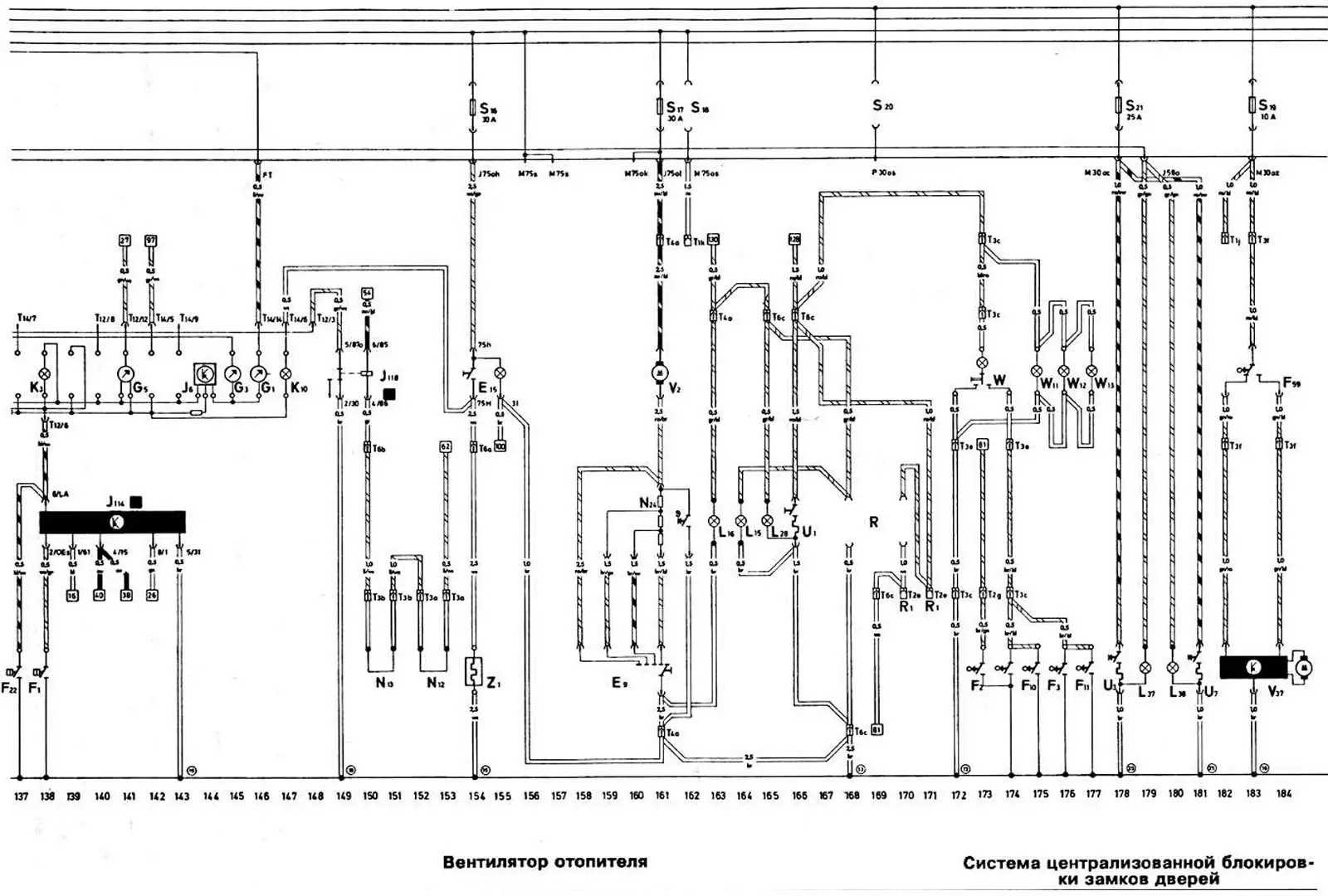

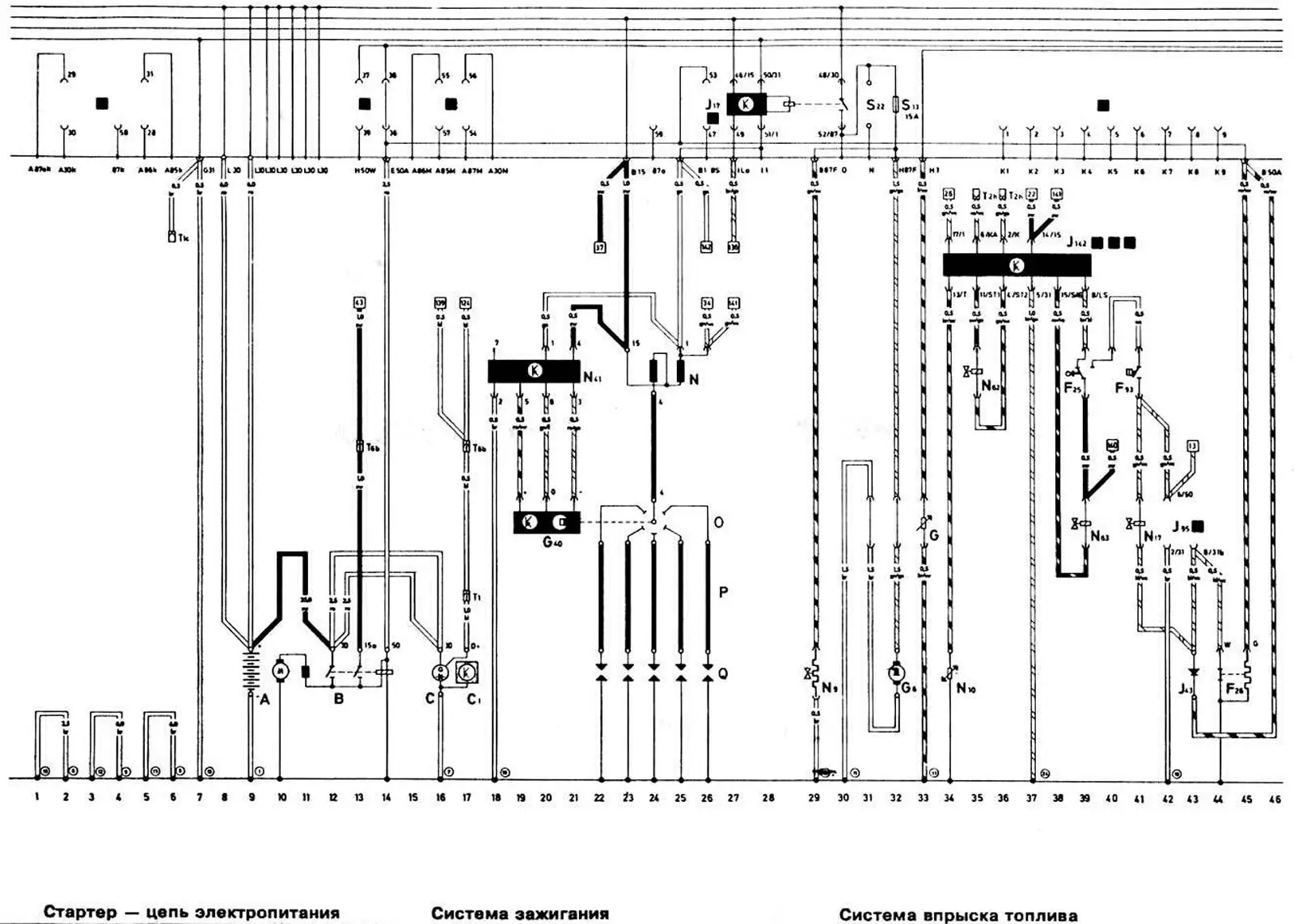

Электросхема автомобилей AUDI «100» с двигателем «KU» 1985 года

Открыть большую картинку в новой вкладке »

Обозначение	Наименование	Позиция
А	Аккумуляторная батарея	9
В	Стартер	10-14
С	Генератор	16
С1	Регулятор напряжения	17
D	Выключатель зажигания	80-84
Е1	Переключатель наружного освещения	77-81
Е2	Переключатель указателей поворота	61
ЕЗ	Выключатель аварийной сигнализации	62-66
Е4	Переключатель света фар	86-87
Е9	Переключатель вентилятора отопителя	158-161
Е15	Переключатель обогрева заднего стекла	154, 155
Е19	Переключатель габаритного света	77-81
Е20	Выключатель освещения приборов	130
Е22	Переключатель стеклоочистителя	105-108
Е23	Переключатель противотуманных фар и заднего противотуманного света	98
F	Выключатель стоп-сигнала	70
F1	Датчик давления масла, тарированный на 1,8 кг/см²	138
F2	Выключатель плафона в стойке левой передней двери	173, 174
F3	Выключатель плафона в стойке правой передней двери	176
F4	Выключатель света заднего хода	52
F5	Выключатель освещения багажника	95
F9	Выключатель контрольной лампы стояночного тормоза	113
F10	Выключатель плафона в стойке левой задней двери	175
F11	Выключатель плафона в стойке правой задней двери	177
F14	Выключатель контрольной лампы аварийной температуры охлаждающей жидкости	115
F18	Датчик включения электродвигателя вентилятора системы охлаждения двигателя	50
F21	Датчик недостаточного давления жидкости в системе гидроусилителя тормозов	118
F22	Датчик давления масла, тарированный на 0,3 кг/см²	137
F25	Выключатель дроссельной заслонки	39-40
F26	Тепловое реле времени	44, 45
F34	Датчик контрольной лампы уровня тормозной жидкости	117
F59	Переключатель централизованной блокировки замков левой передней двери	182-184
F66	Датчик сигнализатора недостаточного уровня охлаждающей жидкости	114
F75	Датчик аварийного уровня жидкости в системе гидроусилителя тормозов	119
F93	Датчик резкого изменения давления	41
	Датчик уровня топлива	33
G1	Указатель уровня топлива	146
G2	Датчик указателя температуры охлаждающей жидкости	116
G3	Указатель температуры охлаждающей жидкости	145
G5	Тахометр	141
G6	Топливный электронасос	32
G40	Датчик Холла датчика-распределителя зажигания	19-21
G43	Датчик контрольной лампы аварийной температуры охлаждающей жидкости	118-120
Н	Выключатель звукового сигнала	111
Н1	Звуковой сигнал	112
J2	Реле-прерыватель указателей поворота и аварийной сигнализации	59-61
J4	Реле включения звукового сигнала	111, 112
J6	Стабилизатор напряжения	144
J7	Реле включения топливного электронасоса	27-29
J26	Реле включения электродвигателя вентилятора системы охлаждения двигателя	48-50
J31	Реле-прерыватель стеклоочистителя	106-108
J39	Реле включения омывателя фар	108-110
J43	Реле принудительного холостого хода системы впрыска «К-Джетроник»	43
J59	Реле разгрузки контакта «X» переключателя наружного освещения	81-83
J95	Тепловое реле времени	42, 43
J114	Блок управления контрольной лампой давления масла	138-143
J118	Реле включения контрольной лампы износа тормозных накладок	149-150
J142	Электронный регулятор холостого хода	34-39
J152	Звуковой сигнализатор невыключенных габаритных огней и радиоприемника	78-84
К1	Контрольная лампа дальнего света фар	126
К2	Контрольная лампа разряда аккумуляторной батареи	124
КЗ	Контрольная лампа давления масла	138
К5	Контрольная лампа указателей поворота	135
Кб	Контрольная лампа аварийной сигнализации	125
К10	Контрольная лампа обогрева заднего стекла	147
К14	Контрольная лампа стояночного тормоза и износа тормозных накладок	123
К28	Контрольная лампа аварийной температуры охлаждающей жидкости (красного цвета)	120
КЗЗ	Контрольная лампа уровня тормозной жидкости	122
L1	Лампа ближнего и дальнего света левой фары	91-93
L2	Лампа ближнего и дальнего света правой фары	92-94
L8	Лампа освещения часов	129
L10	Лампа освещения комбинации приборов	131-133
L15	Лампа освещения пепельницы	164
L16	Лампа подсветки рукояток отопителя	163
L20	Разъем заднего противотуманного фонаря	96
L22	Разъем левой противотуманной фары	98
•	L23	Разъем правой противотуманной фары	99
L28	Лампа освещения гнезда прикуривателя	165
L29	Подкапотная лампа	55
L37	Лампа освещения гнезда левого заднего прикуривателя	179
L38	Лампа освещения гнезда правого заднего прикуривателя	180
М1	Лампа габаритного света в левой фаре	72
М2	Лампа габаритного света в правом заднем фонаре	67, 68
М3	Лампа габаритного света в правой фаре	73
М4	Лампа габаритного света в левом заднем фонаре	64, 71
М5	Лампа левого переднего указателя поворота	60
Мб	Лампа указателя поворота в левом заднем фонаре	61
М7	Лампа правого переднего указателя поворота	62
М8	Лампа указателя поворота в правом заднем фонаре	63
М9	Лампа стоп-сигнала в левом заднем фонаре	. 70
М10	Лампа стоп-сигнала в правом заднем фонаре	69
М16	Лампа света заднего хода в левом заднем фонаре	52
М17	Лампа света заднего хода в правом заднем фонаре	54
N	Катушка зажигания	24, 25
N9	Регулятор управляющего давления	29
N10	Датчик температуры (сопротивление с отрицательным температурным коэффициентом)	34
N12	Датчик износа тормозных накладок тормозов правых колес (размыкатель)	152, 153
N13	Датчик износа тормозных накладок тормозов левых колес (размыкатель)	150, 151
N17	Пусковая форсунка	41
N24	Дополнительный резистор электродвигателя вентилятора отопителя с термовыключателем	161, 162
N41	Коммутатор системы зажигания	18-21
N62	Клапан дополнительной подачи воздуха	35
N63	Электромагнитный клапан принудительного холостого хода	39
O	Датчик-распределитель зажигания	22-26
Р	Наконечники свечей зажигания	22-26
Q	Свечи зажигания	22-26
R	Разъем радиоприемника	168-170
R1	Разъем антенны	170, 171
S2, S3, S6, S7, S12-S15, S4, S8/S11, S16, S17, S19, S21	Предохранители на монтажном блоке
Т1	Одноштекерный разъем (справа в отсеке силового агрегата)
Т1b	Одноштекерный разъем (белый, за комбинацией приборов)
Т1с	Одноштекерный разъем (белый, за комбинацией приборов)
T1d	Одноштекерный разъем (красный, за комбинацией приборов)
T1e	Одноштекерный разъем (желтый, за комбинацией приборов)
T1f	Одноилекерный разъем (зеленый, за комбинацией приборов)
T1g	Одноштекерный разъем (синий, за комбичацией приборов)
T1h	Одноштекерный разъем (синий, за комбинацией приборов)
T1j	Одноштекерный разъем внешнего зеркала заднего вида с электроприводом (за комбинацией приборов)
T1k	Одноштекерный разъем электропривода люка в крыше (за комбинацией приборов)
Т2	2-штекерный разъем (желтый, за комбинацией приборов)
Т2а	2-штекерный разъем (черный, за комбинацией приборов)
Т2b	2-штекерный разъем (за комбинацией приборов)
Т2с	2-штекерный разъем (слева в отсеке силового агрегата)
T2d	2-штекерный разъем (справа в отсеке силового агрегата)
Т2е	2-штекерный разъем (за консолью)
Т2g	2-штекерный разъем (за комбинацией приборов)
Т2h	2-штекерный разъем (синий, за комбинацией приборов)
T2j	2-штекерный разъем (коричневый, справа в отсеке силового агрегата)
ТЗа	3-штекерный разъем (на правой телескопической стойке)
ТЗb	3-штекерный разъем (на левой телескопической стойке)
ТЗс	3-штекерный разъем (за комбинацией приборов)
ТЗе	3-штекерный разъем (за комбинацией приборов)
Т31	3-штекерный разъем (за комбинацией приборов)
Т4а	4-штекерный разъем (красный, за комбинацией приборов)
Т4b	4-штекерный разъем кондиционера (серый, за комбинацией приборов)
Т6	б-штекерный разъем (белый, за комбинацией приборов)
Т6а	б-штекерный разъем (коричневый, за комбинацией приборов)
Т6b	6-штекерный разъем (зеленый, за комбинацией приборов)
Тбс	6-штекерный разъем (за комбинацией приборов)
Т12	12-штекерный разъем комбинации приборов
Т14	14-штекерный разъем комбинации приборов
U1	Прикуриватель перед водителем	166
из	Левый задний прикуриватель	178
U7	Правый задний прикуриватель	181
V	Электродвигатель стеклоочистителя	103-106
V2	Электродвигатель вентилятора отопителя	161
V5	Электродвигатель стеклоомывателя	109
V7	Электродвигатель вентилятора системы охлаждения двигателя	48
V11	Электродвигатель омывателя фар	110
V37	Электродвигатель пневмонасоса центральной блокировки замков дверей	182-184
W	Плафон освещения салона	172-174
W3	Лампа освещения багажника	95
W6	Лампа освещения вещевого ящика	57
W11	Левая задняя лампа освещения карты	175
W12	Правая задняя лампа освещения карты	176
W13	Передняя лампа освещения карты	177
X	Лампа освещения номерного знака	56-58
Y2	Часы с цифровой индикацией	127
Z1	Элемент обогрева заднего стекла	154
