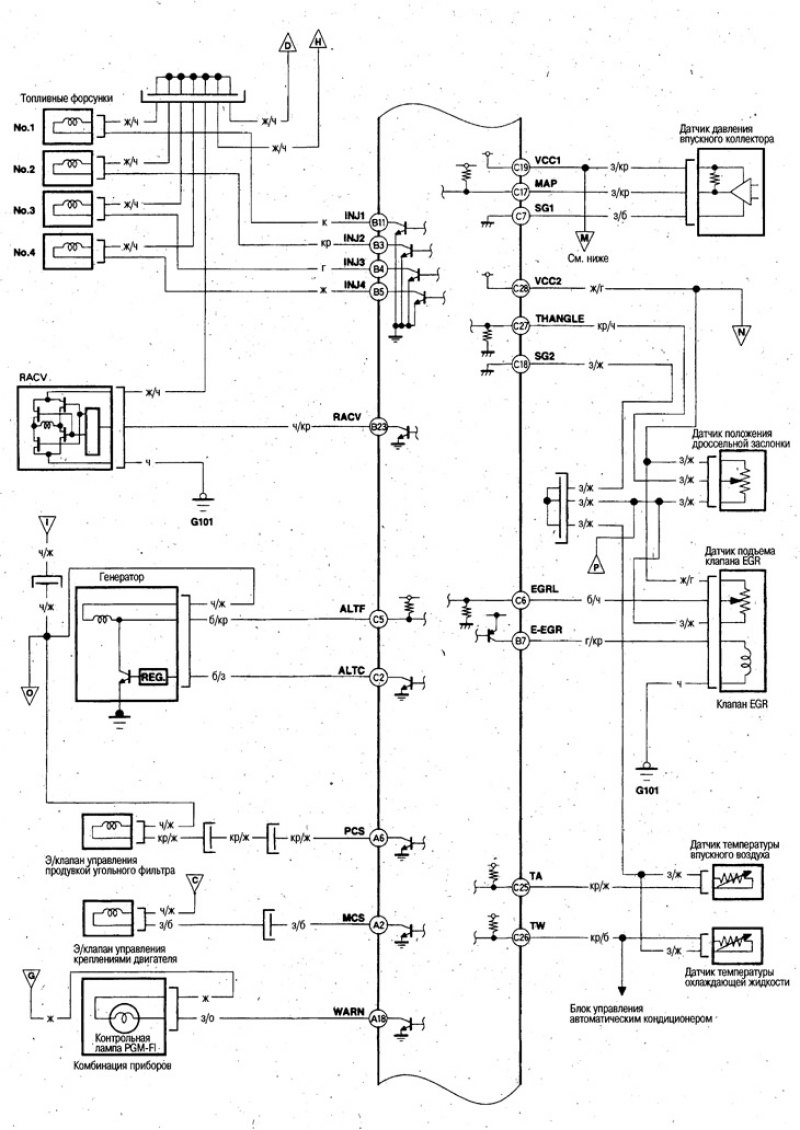

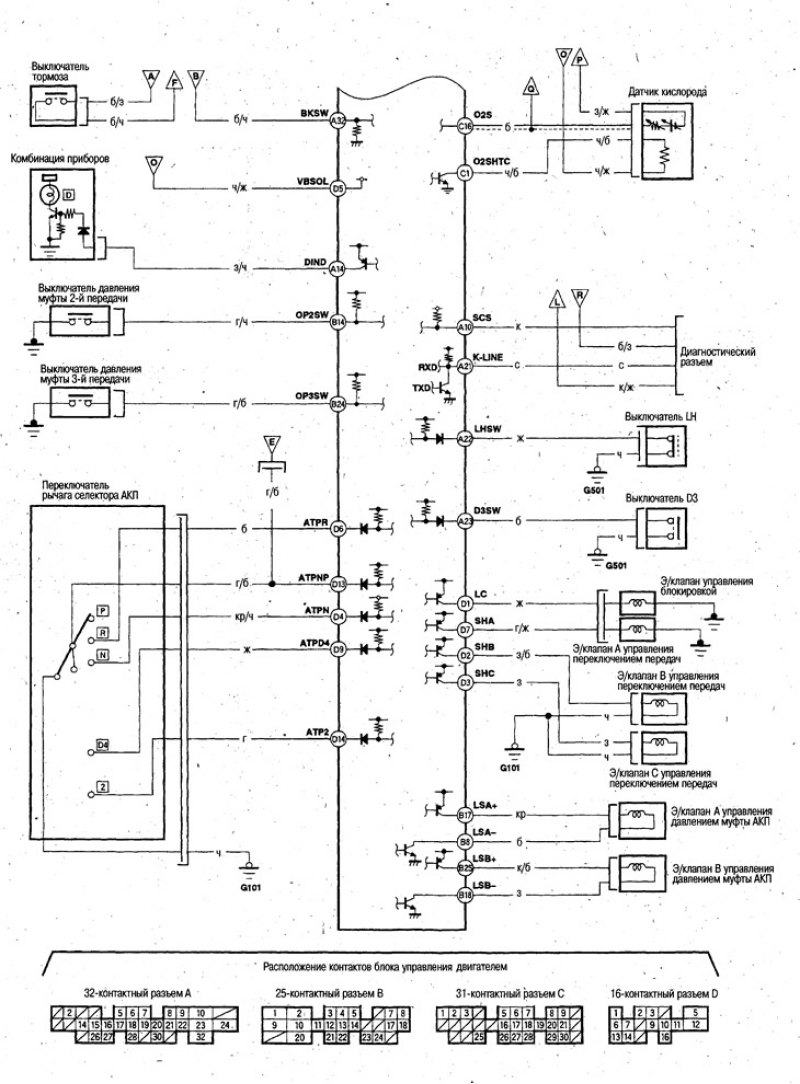

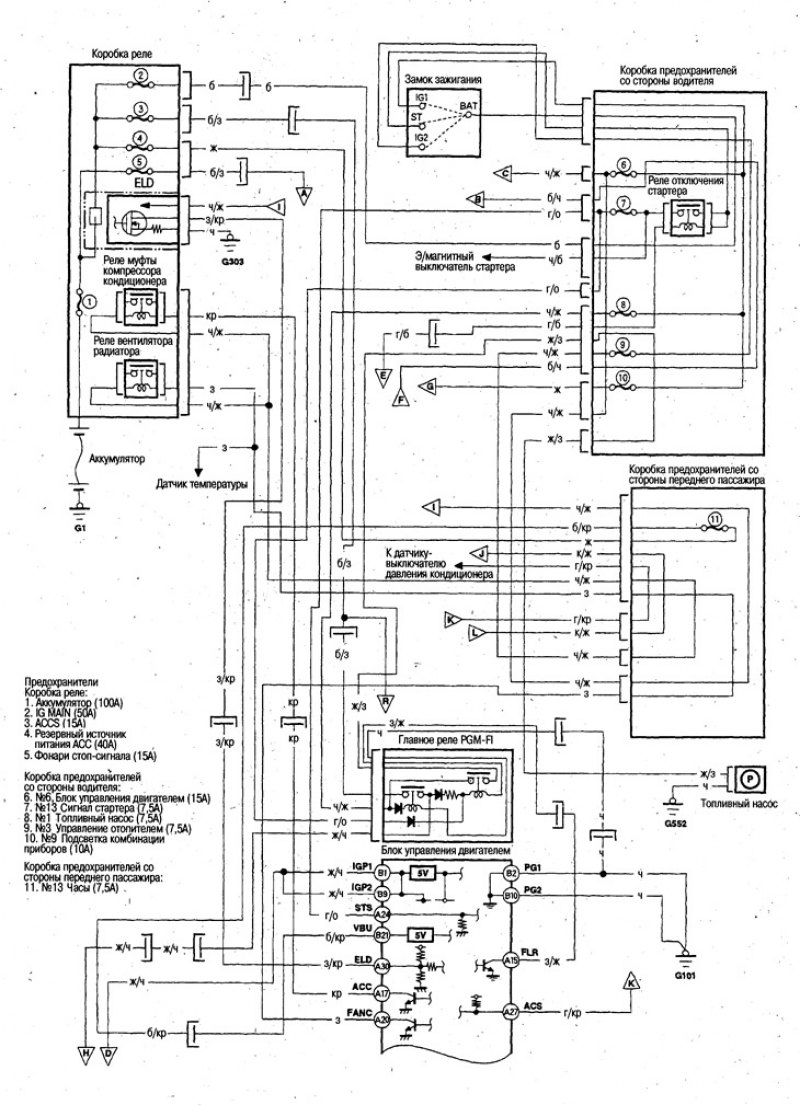

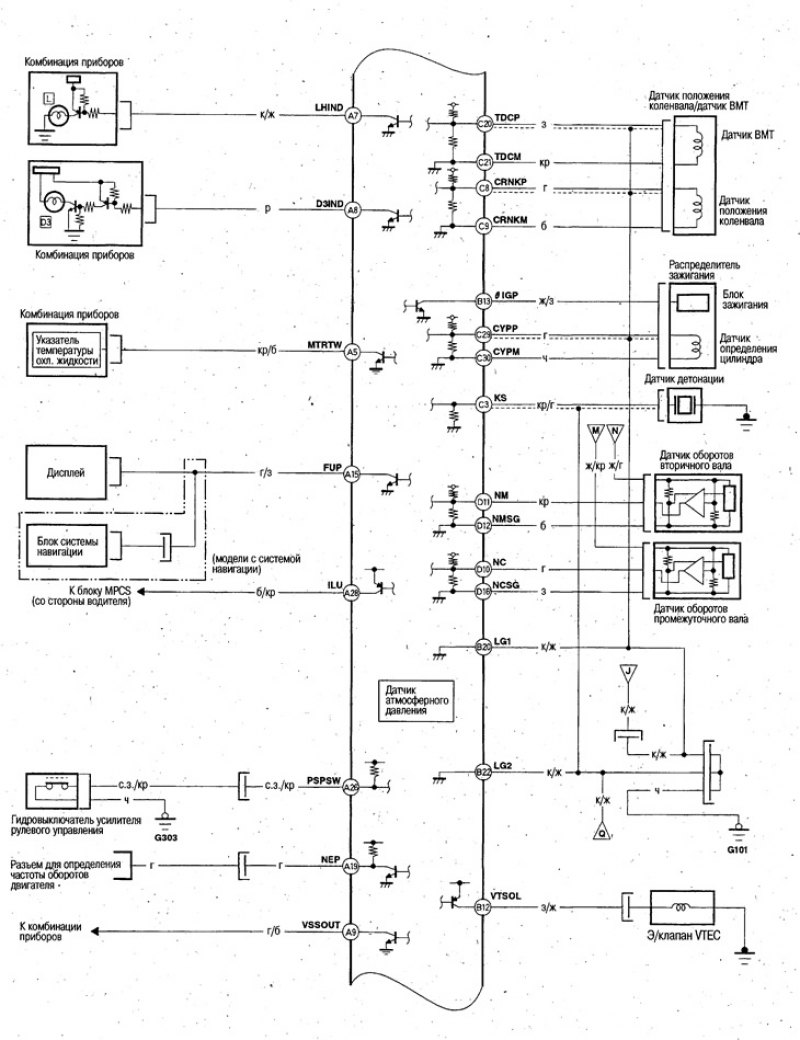

Электросхема системы управления двигателем [
Honda Avancier TA1
]
Главная
Хонда
Авансир
1999-2003, бензин
Двигатель и системы
Система управления
0
◀ Предыдущая
Хонда Авансир ТА1-ТА4: Система управления
Следующая ▶
Вакуумные трубки и шланги
Расположение компонентов системы управления двигателем
Предварительные замечания о системе управления впрыском топлива и снижения токсичности выхлопа
Диагностики неисправностей системы управления двигателем
Расположение контактов блока управления системы PGM-FI
Проверка оборотов х.х. на холодном двигателе
Проверка оборотов х.х.
