Электросхема системы управления двигателем 2.3 л [
Mercedes C-Class W203
]
Главная
Мерседес
C-Класс
2000-2007
Электрооборудование
Электрические схемы (до 2001 г)
0

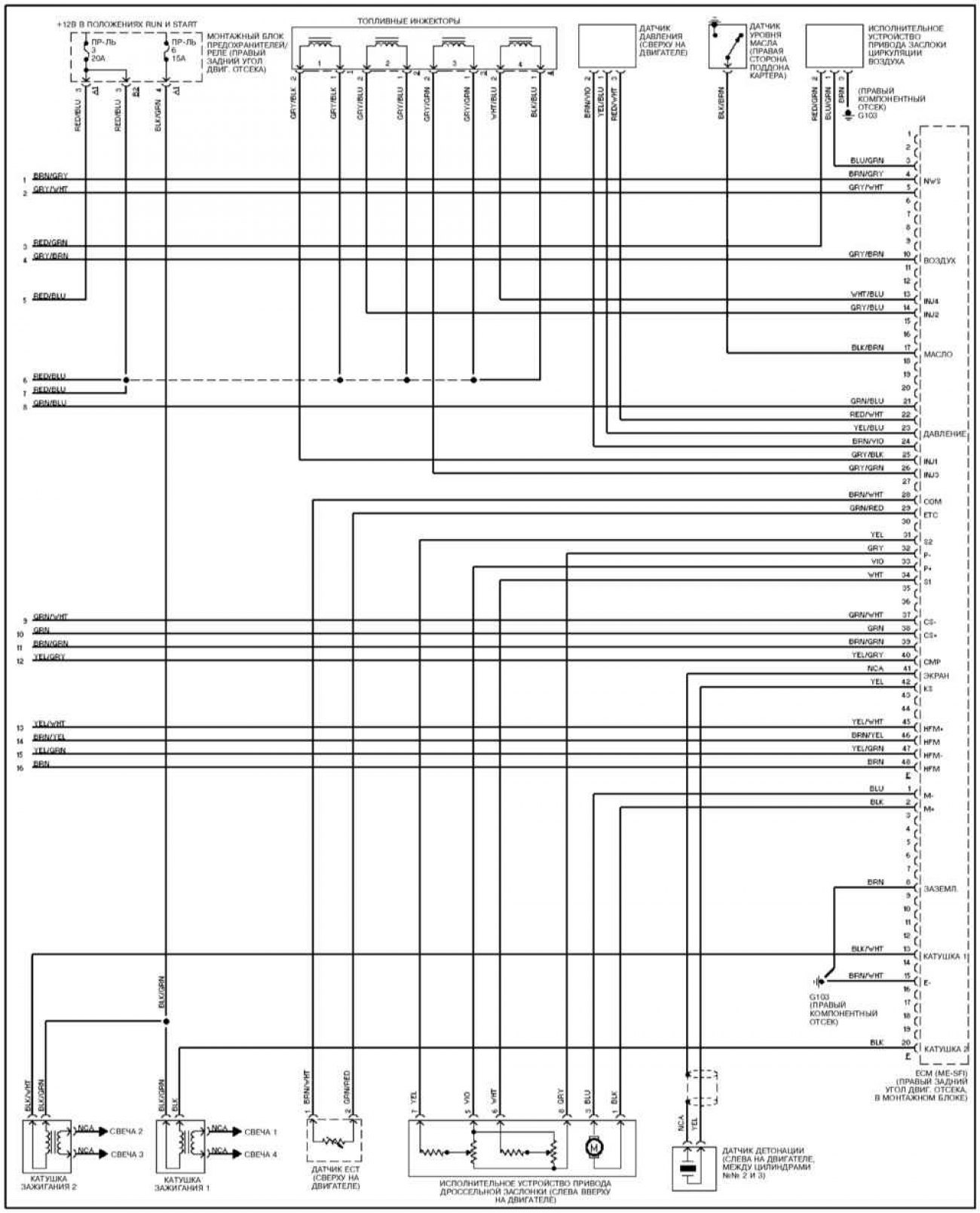

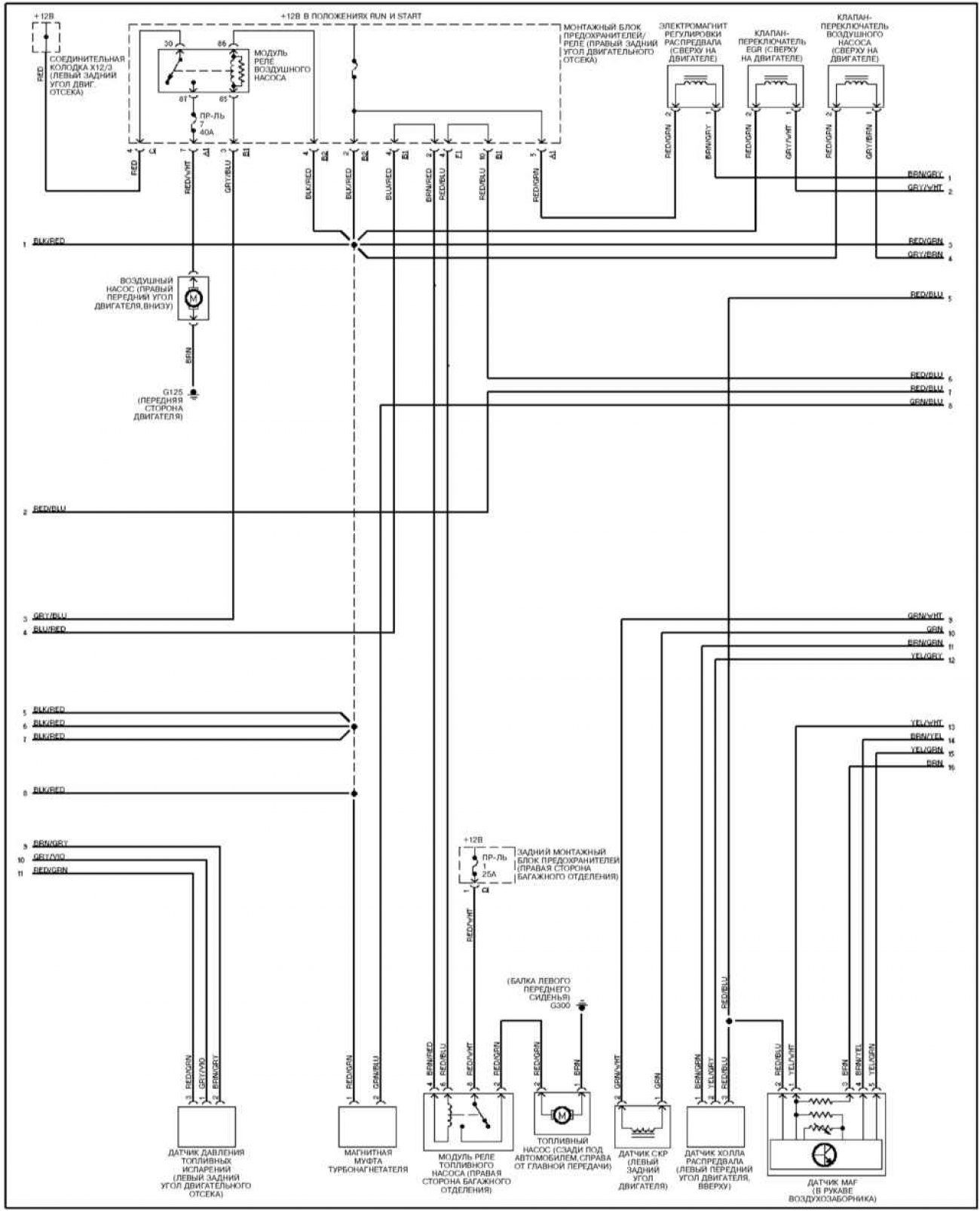

Система управления двигателем 2.3 л
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите
здесь →
◀ Предыдущая
Мерседес C-Класс W203: Электрические схемы (до 2001 г)
Следующая ▶
Электросхема темпостата
Электросхема вентилятора системы охлаждения
Электросхема системы запуска
Электросхема системы заряда
Разводка заземления
Электросхема распределения мощности
Обозначения и сокращения на схемах электрооборудования
Электросхема автоматического кондиционера воздуха
Электросхема бортового компьютера
Электросхема диагностического разъема DLC
Электросхема антиблокировочной системы (ABS)
Электросхема шины CAN
Электросхема противоугонной системы
Электросхема наружных осветительных приборов
Электросхема ксеноновых фар
Электросхема фар с DRL
Электросхема фар (без ксенона)
