Замену воздуховода (4) между ИРВ (1) и соединительным кольцом (8) корпуса дроссельной заслонки необходимо проводить в следующем порядке.

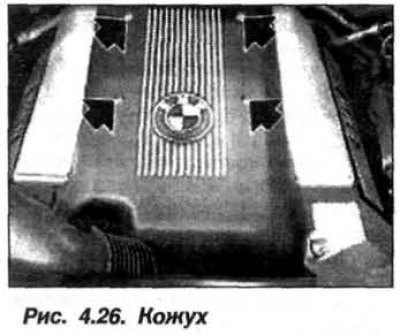

Выключить зажигание и снять шумоизоляционный кожух (см. рис. 4.26).
Ослабить хомут крепления воздуховода (4) к ИРВ (1) и отсоединить воздуховод от ИРВ.

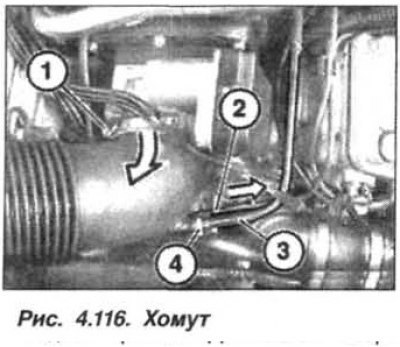

Ослабить хомут (1, рис. 4.116) и отсоединить вакуумный шланг (2) от воздуховода.
Перейдите к источнику по ссылке: AutoInstruction.ru
Нажать на защелку (4) и отсоединить вакуумный трубопровод (3) от воздуховода. Отсоединить вакуумный шланг (2) от корпуса дроссельной заслонки.
Установку элементов воздуховода следует проводить в обратном порядке, при этом необходимо.

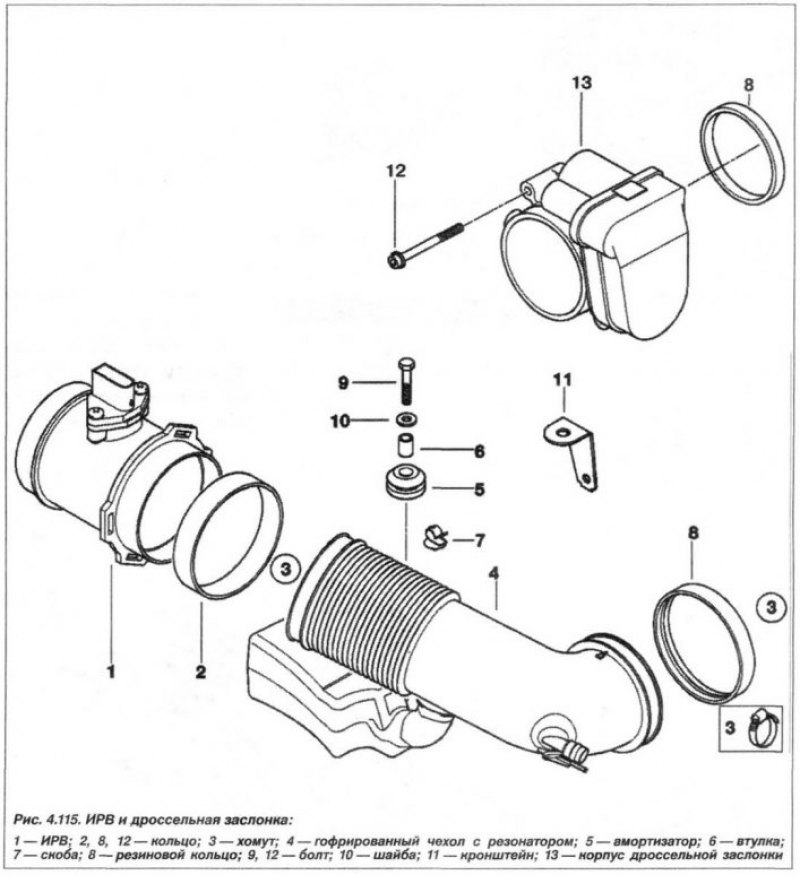

Проверить уплотнительные кольца (8 и 2, см. рис. 4.115), между всасывающим шлангом (4) и корпусом дроссельной заслонки (13), шлангом (4) и ИРВ (1) на отсутствие повреждений, при необходимости заменить.
Насадить вакуумный трубопровод на воздуховод, пока не последует четко звука (щелчка) срабатывания фиксирующего кольца.
