Данные для проверки и регулировки
Частота вращения коленчатого вала двигателя на режиме холостого хода составляет 750–850 мин-1.
Содержание окиси углерода (CO) в ОГ автоматически поддерживается в заданных пределах. В случае пропуска зажигания в одном из цилиндров, вследствие неисправности цепи первичной обмотки катушки зажигания ЭБУ-КУСД, отключает инжектор данного цилиндра, что предотвращает выход из строя нейтрализатора из-за попадания в него большого количества несгоревшей рабочей смеси. На двигателе установлено два датчика содержания концентрации кислорода в ОГ. Один перед нейтрализатором, который выполняет роль регулирования, второй, после нейтрализатора, – для контроля за его работой. Всего установлено два нейтрализатора, для 1–4 цилиндров и для 5–8 цилиндров.
Содержание окиси углерода (CO) в ОГ:
- с нейтрализатором ОГ 0,2 – 0,12 %;
- без нейтрализатора ОГ 0,5 – 1,5 %.
Распределительная магистраль

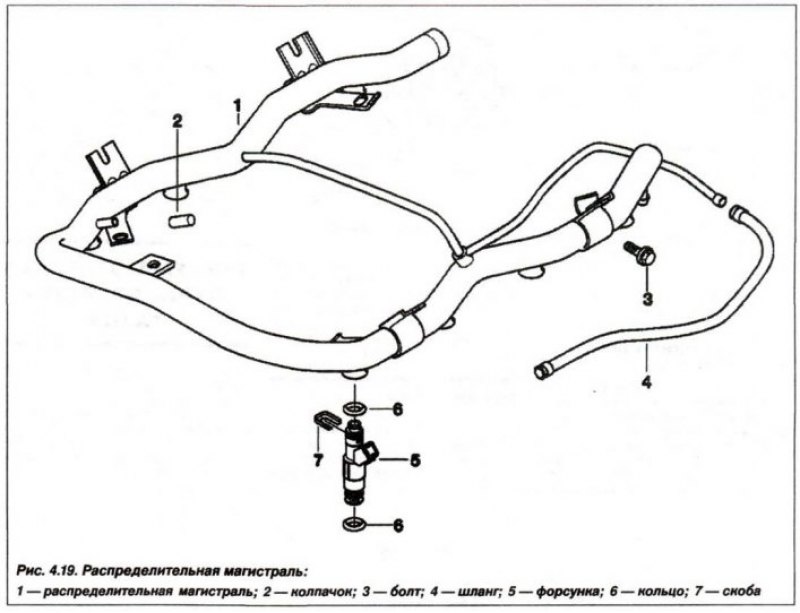

Распределительная магистраль представляет собой трубчатую полость «U»-образной формы с гнездами (отверстиями) для установки инжекторов, штуцеров подвода и отвода топлива (рис. 4.19).
Распределительная магистраль выполняет функцию аккумулятора давления и обеспечивает подвод топлива под одним и тем же давления к инжекторам. Ее объем специально рассчитан, чтобы обеспечить снижение шумов при изменении рабочих режимов и перепадов давления.
