Снятие впускного коллектора необходимо проводить в следующем порядке.

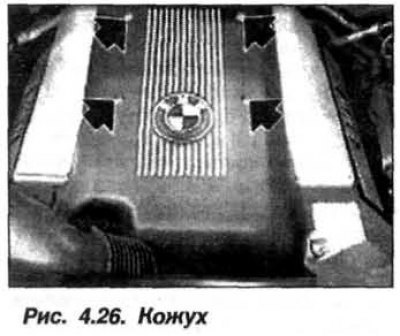

Отсоединить «–» клемму АБ и снять перегородку отопителя, снять шумоизоляционный кожух подвода воздушного потока (см. рис. 4.26).
Снять кожух, закрывающий катушки зажигания двигателя, для чего удалить заглушки, вывернуть болты, расположенные под ними. Разъединить штепсельное соединение (ШС) катушек зажигания.

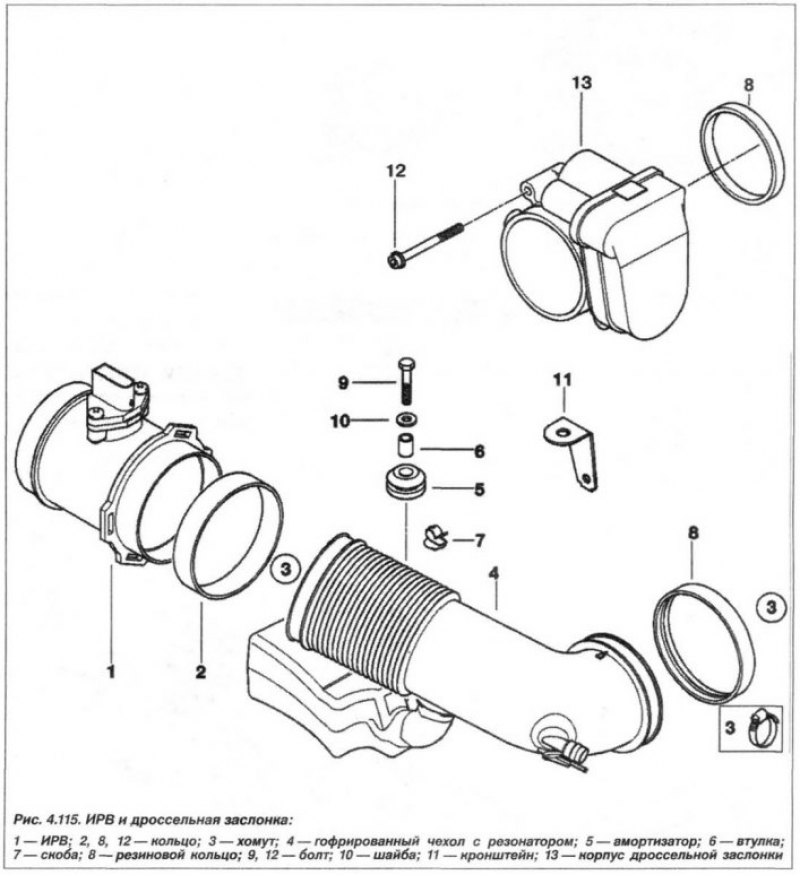

Снять гофрированный чехол с оси дроссельной заслонки и корпус воздушного фильтра вместе с измерителем расхода воздуха (см. рис. 4.115).
Отвернуть «+» провод АБ от вывода «плюса» АБ на щитке передка в двигательном отсеке. Заизолировать и вынуть «+» провод АБ и отвести его в сторону.
Отсоединить штепсельные соединители (ШСы) ответвления жгута проводов двигателя и отвести жгут в сторону вместе с кабельными коробками.
Отсоединить шланг вакуумного регулирования подачи воздуха и вакуумный шланг от корпуса дроссельной заслонки.
Внимание! При проведении работ на топливных трубопроводах обеспечить сбор вытекающего топлива и его дальнейшую утилизацию.
Приготовить чистую ветошь для сбора вытекающего топлива и выполнять указания по снятию и установке топливных шлангов. Снять трубопровод подвода топлива с распределительной магистрали и заглушить концы шланга с помощью приспособления «13.5.281» и приспособления «13.5.282». Собрать вытекшее топлива ветошью и отправить его на утилизацию.

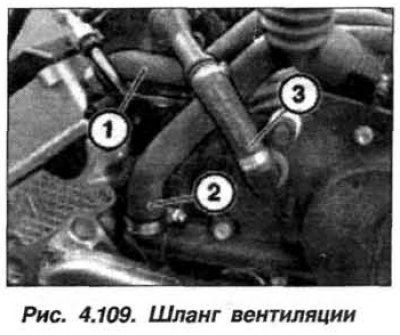

Ослабить хомуты и снять шланг (1, рис. 4.109) с патрубков вентиляции картера двигателя от крышки головки блока цилиндров со стороны цилиндров 5 – 8.
Ослабить хомуты и снять шланг (2) с патрубков вентиляции картера двигателя от маслоотделителя системы вентиляции. Снять соединитель (3) вакуумного трубопровода усилителя тормозного привода.

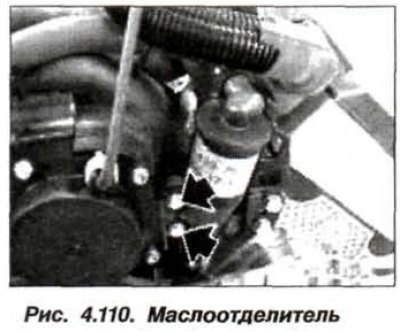

Отвернуть болты (стрелки, рис. 4.110) и снять маслоотделитель системы вентиляции картера с задней крышки.
(Смотрите оригинал на указанном сайте: AutoInstruction.ru)
Внимание! Под впускным коллектором проходит сливной маслопровод, закрепленный на его задней крышке. Перед отворачиванием крепления впускного коллектора его необходимо отсоединить.

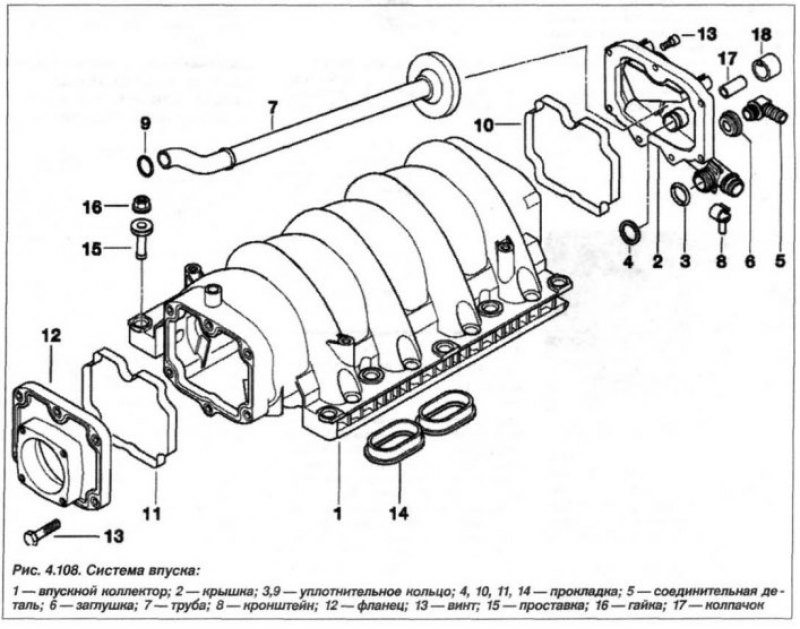

Отвернуть гайки (16, см. рис. 4.108) слева и справа и снять проставочные втулки (15).
Приподнять впускной коллектор на 7–10 см и осторожно сместить его в сторону. Отсоединить сливной маслопровод от задней крышки. Движением вверх снять впускной коллектор.
Закрыть все отверстия впускного коллектора и головки блока цилиндров. Попадание инородных тел во впускной коллектор может привести к выходу двигателя из строя.

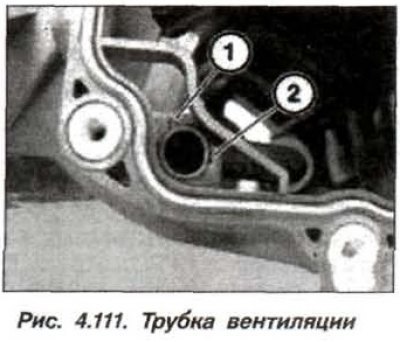

Трубка системы вентиляции картера зафиксирована на впускном коллекторе с помощью выступа (1, рис. 4.111) и заблокирована фиксирующим выступом (2).
Осторожно вдавить фиксирующий выступ (2) и выдвинуть трубку системы вентиляции картера из отверстия во впускном коллекторе и вынуть ее полностью.
При необходимости, снять дроссельную заслонку (13, см. рис. 4.115).
Снять переднюю (12, см. рис. 4.108) и заднюю (2) крышки впускного коллектора.
Установку впускного коллектора следует проводить в обратном порядке, при этом необходимо.
Проверить целостность уплотнительных прокладок (10, 11, 14, см. рис. 4.108) и убедиться в правильности их положения. Заменить прокладки под передней и задней крышками впускного коллектора. Заменить прокладки и вставить трубку (7) системы вентиляции картера.
Проверить положение фиксатора (1, рис. 4.111) и срабатывание защелки (2) во впускном коллекторе. Проверить сливной маслопровод на отсутствие повреждений.
При необходимости заменить его и прокладки защиты от перетирания. Обеспечить прокладку маслопровода без изломов.
Снять ранее установленные заглушки с впускного коллектора и головок блока цилиндров, заменить прокладки (14, см. рис. 4.108).

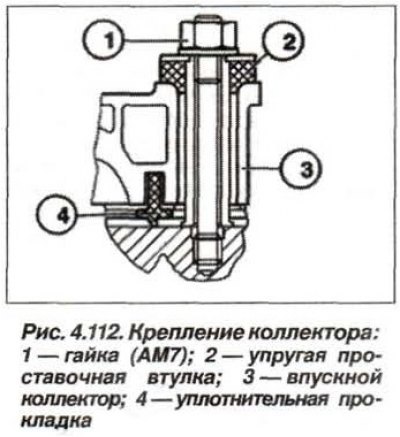

Проверить и, при необходимости, заменить упругие проставочные втулки (2, рис. 4.112), благодаря которым вибрация от головки блока цилиндров не передается впускному коллектору.
Заменить уплотнительные прокладки (4). Установить впускной коллектор. Установить упругие проставочные втулки (2) на крайние шпильки, справа и слева впускного коллектора. Гайки (1) крепления затянуть от руки и отцентровать впускной коллектор.
Установить оставшиеся упругие проставочные втулки и равномерно, крест-накрест, затянуть гайки (1) крепления впускного коллектора моментом 15 Н·м (1,5 кгс·м). Собрать двигатель.
