Снятие
При снятии цепи операции выполняют в следующем порядке:
- слейте охлаждающую жидкость из системы охлаждения двигателя;
- снимите воздушный фильтр и аккумуляторную батарею;
- отсоедините от карбюратора трос привода воздушной заслонки, а от рычага на крышке головки цилиндров — тяги привода дроссельных заслонок карбюратора;
- снимите крышку головки цилиндров, радиатор с кожухом, отсоединяя шланги и провода;
- ослабьте натяжение и снимите ремень привода генератора.
- включите 4-ю передачу в коробке передач, отверните болт и снимите с коленчатого вала шкив привода генератора;
- отверните болты крепления крышки привода распределительного вала к масляному картеру и блоку цилиндров и снимите крышку;
- вверните болт в передний конец коленчатого вала;

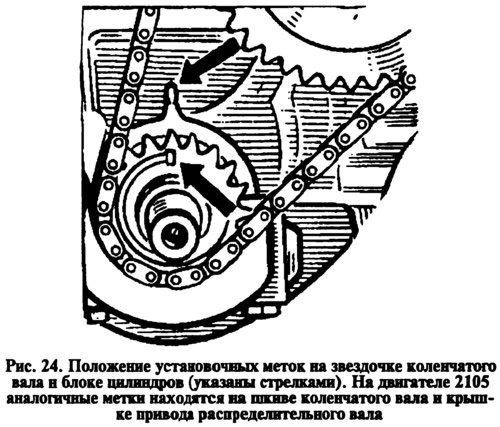

- установите рычаг переключения передач в нейтральное положение и поворачивайте коленчатый вал до совмещения установочной метки на звездочке коленчатого вала с меткой на блоке цилиндров (рис. 24), а метки на звездочке распределительного вала с меткой на корпусе подшипников (см. рис. 11);
- ослабьте колпачковую гайку натяжителя цепи, монтажной лопаткой отожмите шток натяжителя и зафиксируйте его колпачковой гайкой. Снимите звездочки с распределительного вала и с валика привода вспомогательных агрегатов. Отверните ограничительный палец 6 (см. рис. 20) цепи и снимите цепь.
Установка
Перед установкой смажьте цепь моторным маслом, а затем выполните операции в последующем порядке.
- Установите и закрепите звездочку с цепью на валик привода вспомогательных агрегатов.
- Наденьте цепь на звездочку коленчатого вала и заверните ограничительный палец цепи.
- Установите звездочку распределительного вала, надев на нее цепь и совместив метки (см. рис. 11), причем болт крепления звездочки окончательно не затягивайте.
- Ослабьте колпачковую гайку натяжителя цепи, проверните коленчатый вал на два оборота и затяните гайку. Проверьте совпадение меток (см. рис. 11 и 24). Если метки не совпадают, то заново установите цепь, а если совпадают, то окончательно затяните болты крепления звездочек распределительного вала и валика привода вспомогательных агрегатов.
- Установите на двигатель и автомобиль все снятые узлы и детали.
После замены цепи проверьте и отрегулируйте момент зажигания, натяжение ремня привода генератора, а также приводы воздушной и дроссельных заслонок карбюратора (см. раздел «Регулировки двигателя»).
