Разборка
Если требуется замена только какой-либо детали, то можно не разбирать полностью головку цилиндров, а снимите только поврежденные детали. Полностью же головку цилиндров разберите в следующей последовательности:
- установите головку цилиндров на подставку, отверните гайки и снимите карбюратор с прокладкой, впускную трубу и выпускной коллектор (одновременно удалите заборник горячего воздуха). Снимите выпускной патрубок охлаждающей рубашки и патрубок отвода жидкости к отопителю;
- отверните гайки крепления и снимите корпус подшипников вместе с распределительным валом, держателем сальника и шкивом. На двигателях 2101, 2103 снимите корпус подшипников с распределительным валом и упорным фланцем;
- снимите рычаги клапанов с пружинами. Ослабляя контргайки, выверните регулировочные болты и, если необходимо, их втулки. Установите приспособление A.60311/R, сожмите пружины клапанов и освободите сухари. Взамен переносного приспособления A.60311/R можно применять также стационарное приспособление 02.7823.9505;
- снимите пружины клапанов с тарелками и опорными шайбами. Поверните головку цилиндров и выньте с нижней стороны клапаны;
- снимите маслоотражательные колпачки с направляющих втулок.
Сборка

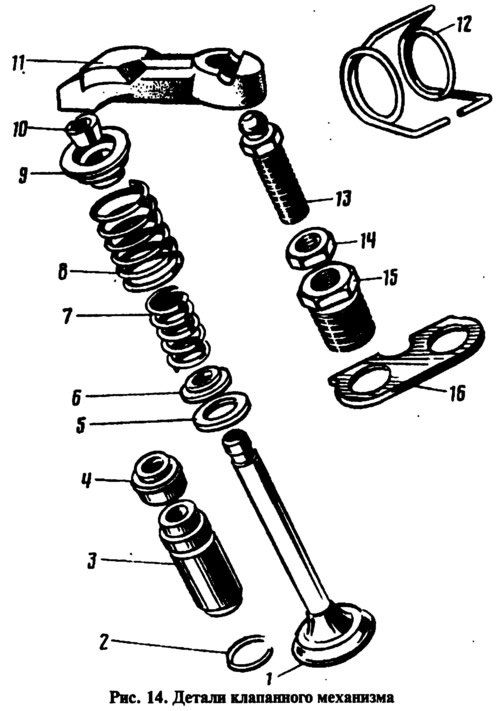

Перед сборкой проверьте, на месте ли стопорные кольца 2 (рис. 14) направляющих втулок 3. Тщательно очистите верхнюю плоскость головки цилиндров от грязи, масла и остатков старого герметика (на двигателях 2105). Проверьте, на месте ли установочные втулки корпуса подшипников распределительного вала (показаны стрелками на рис. 21). Установите (если были сняты) стопорные пластины 16 пружин рычагов и втулки 15 регулировочных болтов. Заверните регулировочные болты 13 с контргайками 14.

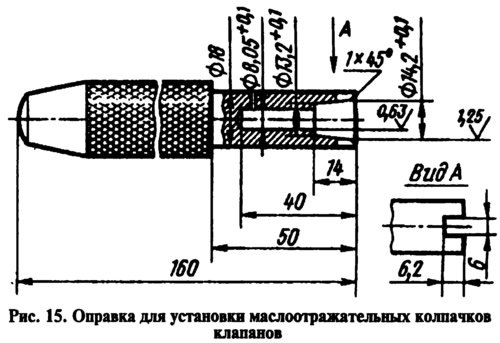

Смажьте моторным маслом клапаны 1 и новые маслоотражательные колпачки 4 (старые не использовать). Оправкой 41.7853.4016 (рис. 15) напрессуйте колпачки на направляющие втулки клапанов. Вставьте клапаны в направляющие втулки, а затем установите опорные шайбы 5 (см. рис. 14) и 6, пружины 7, 8 и тарелки 9. Сжимая пружины приспособлением A.60311/R, установите сухари 10. Установите пружины 12 и рычаги 11 клапанов.
На двигателях 2105 корпус подшипников с распределительным валом, шкивом, держателем сальника и упорным фланцем соберите и установите согласно разделу «Распределительный вал и его привод».
На двигателях 2101, 2103 вставьте смазанный моторным маслом распределительный вал в корпус подшипников и закрепите его упорным фланцем. Наденьте на распределительный вал звездочку (не закрепляя ее) и поворачивайте ее до совмещения установочных меток на звездочке и корпусе подшипников (см. рис. 11). Снимите звездочку и, не нарушая положения распределительного вала, установите корпус подшипников на головку цилиндров.
Проверьте, вошли ли установочные втулки в отверстия корпуса подшипников, а затем затяните гайки крепления корпуса подшипников в последовательности, указанной на рис. 23.
Установите выпускной патрубок охлаждающей рубашки и патрубок отвода жидкости к отопителю. Установите прокладку, впускную трубу и выпускной коллектор с заборником горячего воздуха. Установите карбюратор с прокладкой и закройте его технологической заглушкой.
