Снятие
1. Снимите крышку цепи привода распределительного вала (см. раздел 13), затем снимите шайбу с носовой части коленчатого вала (см. иллюстрацию).

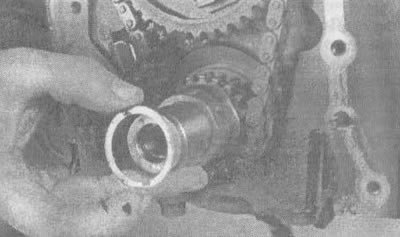

16.1. У шайбы имеется вырез для шпонки коленчатого вала
2. Цепь привода газораспределительного механизма необходимо заменять новой в том случае, если суммарный свободный ход между звездочками превышает один дюйм. Если своевременно не заменить изношенную цепь, это может привести к нарушениям работы двигателя, потере мощности и повышенному расходу топлива. Ослабленная цепь может соскочить со звездочек. В худшем случае соскакивание или обрыв цепи может привести к серьезному повреждению двигателя.
3. Временно завернув болт крепления антивибратора в коленчатый вал, проворачивайте коленчатый вал по часовой стрелке так, чтобы метки на звездочках коленчатого и распределительного валов встали точно друг против друга (см. иллюстрацию).

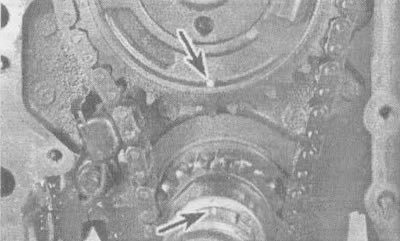

16.3. Метки установки зажигания (показаны стрелками) на звездочках коленчатого и распределительного валов должны быть совмещены так, как показано на фотографии. Метка на звездочке распределительного вала представляет собой выемку, а метка на звездочке коленчатого вала представляет собой выпуклую точку
4. Снимите успокоитель цепи газораспределительного механизма.

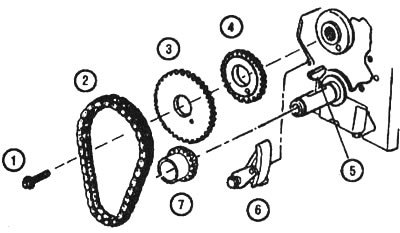

16.4. Цепь привода газораспределительного механизма и смежные детали: 1 - болт звездочки распределительного вала, 2 -цепь привода, 3 - звездочка распределительного вала, 4 - шестерня распределительного вала, 5 - шпонка, 6 - успокоитель, 7 - звездочка коленчатого вала
5. Отверните болт крепления звездочки распределительного вала (см. иллюстрацию). При выполнении этой операции не допускайте проворачивания распределительного вала (если это произошло, вновь совместите метки зажигания и лишь затем отверните болты).

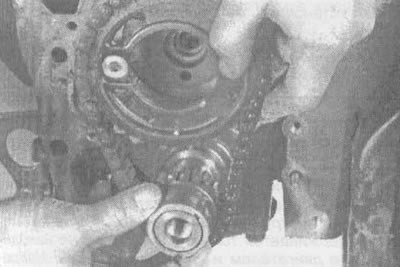

16.6. Сместите цепь и звездочки в сборе
6. Можно сделать и по-другому: потяните звездочку распределительного вала, а затем звездочку коленчатого вала вперед и снимите звездочки и цепь в сборе.
7. Очистите детали цепи газораспределительного механизма растворителем и просушите их сжатым воздухом, если есть такая возможность.
Внимание! Не забудьте о защите глаз.
8. Снимите шестерню распределительного вала.
9. Проверьте детали на наличие трещин и следов износа. Посмотрите, нет ли поврежденных, сколотых, выработанных зубьев.
Установка
Примечание. Если положение коленчатого вала изменялось, временно установите звездочку и проворачивайте коленчатый вал до тех пор, пока метка на звездочке коленчатого вала не окажется точно вверху. Если изменялось положение распределительного вала, временно установите звездочку и поворачивайте распределительный вал до тех пор, пока метка установки зажигания не окажется внизу, напротив метки на звездочке коленчатого вала (см. иллюстрацию 16.3).
10. Соберите цепь газораспределительного механизма на звездочках, затем оденьте звездочки с цепью на валы так, чтобы метки зажигания были совмещены (см. иллюстрацию 16.3). Не забудьте установить шестерню распределительного вала. Совмещение шестерни распределительного вала с шестерней балансирного вала описывается в главе 2, часть 2.3, раздел 24).
11. Вставьте болт звездочки распределительного вала и затяните его указанным в технических условиях моментом.
12. Установите успокоитель цепи газораспределительного механизма.
[Исходник статьи на этом веб-сайте: Autoinstruction.ru]
13. Смажьте цепь и звездочку распределительного вала чистым моторным маслом и установите на место крышку цепи (см. раздел 13).
