Верхний 13 и нижний 36 рычаги подвески соединены с поворотной цапфой 10 шаровыми шарнирами. Верхний шаровой шарнир 14 крепится тремя болтами к верхнему рычагу подвески. В корпусе шарнира расположен подшипник 12, основа которого — смола, а поверхность трения — тефлоновая ткань, плотно облегающая сферическую поверхность пальца 9. Детали шарнира защищены от загрязнения армированным чехлом 11. Конусной частью палец установлен в коническом отверстии поворотной цапфы и закреплен самоконтрящейся гайкой. В процессе эксплуатации детали шарнира не смазываются.
Нижний шаровой шарнир 45 соединен с поворотной цапфой и рычагом подвески аналогично с верхним шарниром. В корпусе 46 шарнира расположен палец 49 с полусферической головкой. На стержень пальца надет металлокерамический подшипник 48 с полусферической поверхностью. В нижнюю часть корпуса вставлен с натягом вкладыш 47, изготовленный из маслостойкой резины. На поверхность вкладыша, контактирующей с полусферой пальца нанесен пластмассовый слой (смесь нейлона с сульфидом молибдена). В нижней части корпуса шарнира имеется отверстие, через которое смазывается шарнир. Оно закрывается конической пробкой.
Верхний рычаг 13 подвески соединяется осью 22 со стойкой передка кузова, а нижний рычаг 36 при помощи оси 35 подвешен болтами 37к поперчине 30 подвески, которая крепится кронштейнами к лонжеронам. Между осью нижнего рачата и поперечиной установлены дистанционные 28 и регулировочные 27 шайбы.
(Текст взят с портала проекта Autoinstruction.ru)
Изменением количества шайб 27 регулируют продольный угол наклона оси поворота и угол развала передних колес. Оба рычага подвески соединяются с осями через резинометаллические шарниры, обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку 25, наружную 24 и внутреннюю 23 металлические втулки. Между шарниром и гайкой устанавливается шайба 26.
Пружина 38 своим верхним концом упирается через опорную чашку 21 с резиновой прокладкой 20 на стойку передка кузова. Нижний конец пружины опирается в опорную чашку 44 нижнего рычага. По длине под нагрузкой 435 кгс пружины передней подвески сортируются на группы А и Б. Пружины группы А маркируются желтой краской, а пружины группы Б зеленой. Ход переднего колеса вверх ограничивается упором верхнего рычага 13 в резиновый буфер 15, установленный в кронштейне 16.
Боковой крен кузова при повороте автомобиля уменьшается стабилизатором поперечной устойчивости, выполненным в виде штанги 33 из пружинной стали. Концы штанги прикреплены к кронштейнам нижних рычагов подвески обоймами 39 через резиновые подушки 32. Сама штанга крепится к лонжеронам 34 двумя кронштейнами 31, в отверстиях которых расположены резиновые втулки. К нижним рычагам подвески крепятся амортизаторы 40. Шток амортизатора проходит через отверстие опорного стакана 17и крепится гайкой. Между кожухом амортизатора и стаканом, а также между опорной шайбой и стаканом установлены резиновые подушки 18. К нижнему рычагу амортизатор крепится посредством кронштейна 43 и болтов 41, 42.
Ступица 6 колеса установлена на цапфе 5 поворотного кулака на двух роликовых конических подшипниках 1, которые поджимаются регулировочной гайкой 3. Между гайкой и наружным подшипником установлена упорная шайба 4 с усиком, входящим в паз цапфы, за счет чего она удерживается от проворачивания при затягивании гайки. С внутренней стороны в гнезде ступицы установлен самоподжимной сальник 7. Снаружи полость ступицы закрывается колпаком 2, который запрессовывается в ступицу. К фланцу ступицы крепится двумя направляющими штифтами тормозной диск 8 и поджимное кольцо, а болтами — диск колеса.

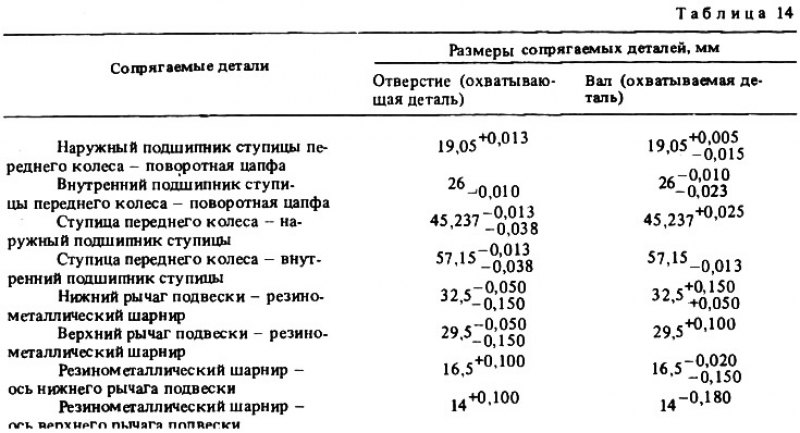

Размеры основных сопрягаемых деталей и пределы допустимых износов при эксплуатации приведены в табл. 14.
