С двухпоточным насосом объединены блок управления системы замков и противоугонной системы, если таковая имеется.
Подсказка: особенность замка крышки багажника: в вертикальном положении ключа багажник всегда заперт — независимо от системы замков. Таким образом предотвращается кража багажа, например при остановке у светофора. В горизонтальном положении замок крышки багажника реагирует вместе со всей системой замков с центральным управлением.
Проверка системы замков с центральным управлением
Отомкнуть ключом, а затем запереть на ключ дверь водителя или переднего пассажира либо крышку багажника.
Система замков с центральным управлением должна активироваться во всех трех дверях.
Спустя примерно 2 сек должны быть заперты все замки.
Если насос работает дольше 5 сек, это означает, что система негерметична — в этом случае двухпоточный насос должен работать не более 35 сек, затем он должен отключиться.
Подсказка: если система замков с центральным управлением дала сбой, можно отомкнуть и запереть двери и крышку багажника обычным образом, с помощью ключа. Так же можно блокировать кнопками двери вручную.
Поиск неисправностей электрики
Последующее описание касается автомобилей с или без противоугонной системы. Проверяется в двухпоточном насосе 6-полюсное и 12-полюсное штекерное соединение. Автомобили, оснащенные противоугонной системой, имеют еще одно 16-полюсное штекерное соединение у насоса, которое, однако, не описывается ниже.
[Источник статьи размещён на портале www.AutoInstruction.ru]
Если насос не работает ни при обороте ключом в жира, ни в дверце багажного отсека:
Проверить предохранитель (глава «Кузовная электросистема»).

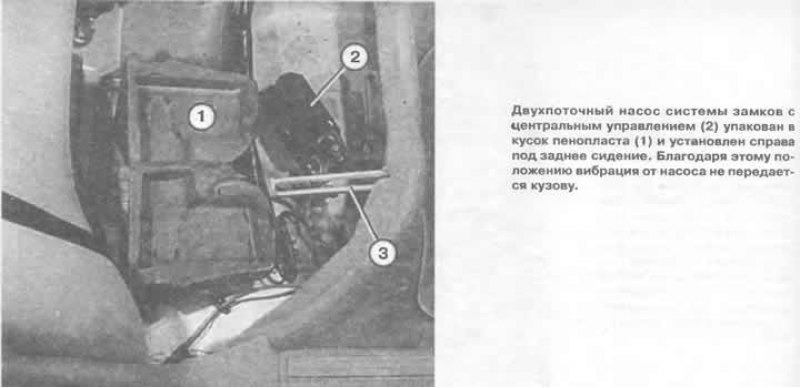

Снять заднее сиденье; двухпоточный насос располагается справа под задним сиденьем в пенопласте.
Достать из пенопласта насос и отсоединить многоконтактный штекер от насоса.
Снять оболочку узкого 12-полюсного штекера.
Проверить запорный элемент водительской двери: подсоединить контрольную лампу в штекере между контактом зелено-синего провода и «массой» (корпусом) кузова.
Контрольная лампа должна гореть постоянно, если водительская дверь открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.
Если лампочка не загорается, значит, неисправен открывающий контакт водительской двери или прервана электрическая цепь.
Теперь переключить контрольную лампу: провод, который шел к «массе», следует перекинуть на положительную клемму аккумуляторной батареи. Другой контакт остается в штекере (контакт зелено-синего провода).
Запереть водительскую дверь ключом.
Если контрольная лампа теперь горит постоянно, значит, замыкающий контакт запорного элемента в порядке.
Если лампа не загорается, но провода целы — это означает, что неисправен запорный элемент.
Проверить запорный элемент двери переднего пассажира: подсоединить контрольную лампу в снятом штекере насоса между контактом желто-синего провода и «массой» (корпусом) кузова.
Контрольная лампа должна гореть постоянно, если дверь переднего пассажира открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.
Если лампа не загорается, значит, неисправен открывающий контакт двери переднего пассажира или прервана электрическая цепь.
Теперь переключить контрольную лампу: провод, который шел к «массе», следует перекинуть на положительный вывод аккумуляторной батареи. Другой контакт остается в штекере (контакт желто-синего провода).
Запереть дверь переднего пассажира ключом.
Если контрольная лампа теперь горит постоянно, значит, замыкающий контакт запорного элемента в порядке.
Если лампа не загорается и провода целы, это означает, что неисправен запорный элемент.
Проверить запорный элемент крышки багажника / задней двери: подсоединить контрольную лампу в снятом штекере насоса между контактом коричнево-зеленого провода и положительным выводом аккумулятора.
Контрольная лампа должна гореть постоянно, если крышка багажника открыта ключом. В этом случае открывающий контакт запорного элемента в порядке.
Если лампочка не загорается, значит, неисправен открывающий контакт крышки багажника или прервана электрическая цепь.
Теперь переключить контрольную лампу: провод, который шел к контакту коричнево-зеленого провода, следует перекинуть на коричнево-алый провод. Другой контакт остается соединенным с положительным выводом аккумулятора.
Запереть крышку багажного отсека ключом.
Если контрольная лампа горит постоянно, пока ключ находится в запирающем положении — контакт запорного элемента в порядке.
Если лампа не загорается и провода целы, это означает, что неисправен запорный элемент.
Проверка двухпоточного насоса: если обеспечивается управление насосом посредством запорных элементов (см. описание в предыдущих абзацах), то, следовательно, причиной неисправности является только подача питания (через тонкий черно-синий провод в 12-полюсном штекере и толстый красно-черный провод в маленьком 6-полюсном штекере) либо нечеткое соединение на «массу» (корпус) (толстый коричневый провод).
Если и остальное в порядке, значит, неисправен сам насос. Заменить.

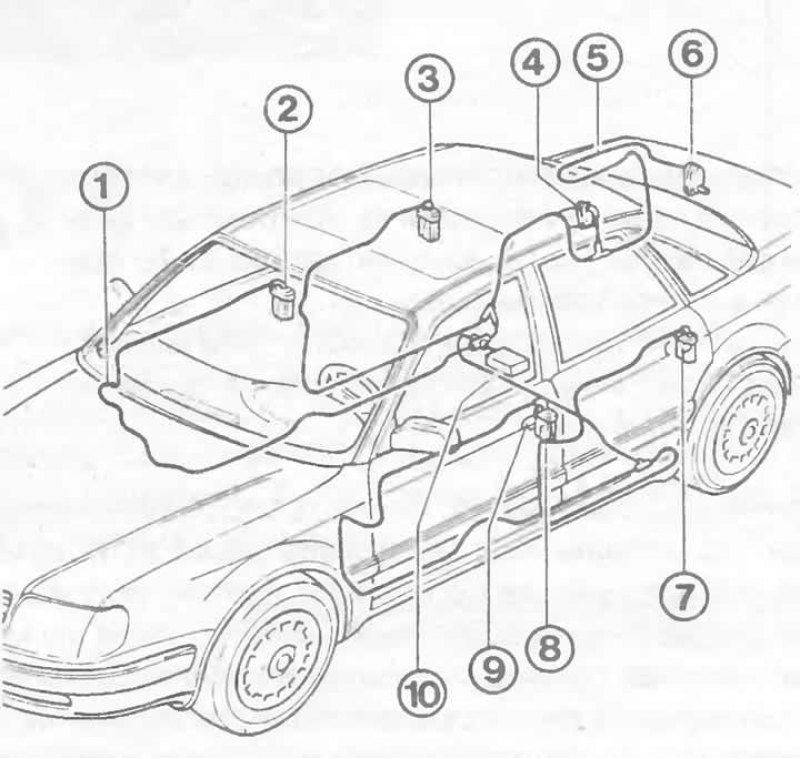

На иллюстрации показаны элементы системы замков с центральным управлением и их прохождение: 1 - один из вакуумных трубопроводов; 2 - запорный элемент двери переднего пассажира; 3 - запорный элемент задней правой двери; 4 - запорный элемент крышки топливного бака; 5 - вакуумный насос к замку багажного отсека; 6 - замок крышки багажного отсека; 7 - запорный элемент задней левой двери; 8 - запорный элемент водительской двери; 9 - ручка двери с микровыключателем (только при наличии системы замков с центральным управлением и/или противоугонной системы); 10 - насос.
Поиск неисправностей пневматики
Для проверки негерметичной системы замков с центральным управлением (признак: слишком долгая работа двухпоточного насоса) необходимо проверить систему шаг за шагом.
Двухпоточный насос: сжать плоскогубцами шланг непосредственно возле компрессора, тем самым герметично закрыв его. Открыть и закрыть один из замков.
Если насос работает при включении системы замков с центральным управлением дольше 3 с, максимально 7 с, значит негерметичен насос. Заменить.
Запорные элементы дверей и багажника: по очереди зажать все трубопроводы непосредственно возле запорных элементов. Для этого снять соответствующие обшивки (глава «Элементы кузова»). Каждый раз пользоваться одним из замков.
Насос не должен работать при приводе системы замков с центральным управлением дольше 3 с, максимально 7 с.
После сжатия дефектной (негерметичной) трубки насос работает нормально — то есть меньше 3 с. Заменить неисправную деталь.
