Поиск неисправностей индикатора тормозной системы
При включении зажигания индикатор тормозной системы мигает для проверки действия, при работающем двигателе он должен погаснуть, если он мигает дольше или вспыхивает во время движения, следует немедленно проверить уровень тормозной жидкости. Возможно, произошла разгерметизация, и отказ одного тормозного контура, что можно заметить по увеличившемуся свободному ходу педали.
Проверка индикатора: см. текст «Проверка индикатора» в разделе «Поиск неисправностей индикатора охлаждающей жидкости».
Если индикатор мигает при работающем двигателе, несмотря на то, что уровень тормозной жидкости в бачке стоит выше отметки «min», попробуйте отсоединить штекер от датчика уровня бачка с тормозной жидкостью.
Если лампочка гаснет, значит, неисправен датчик в бачке — заменить бачок.

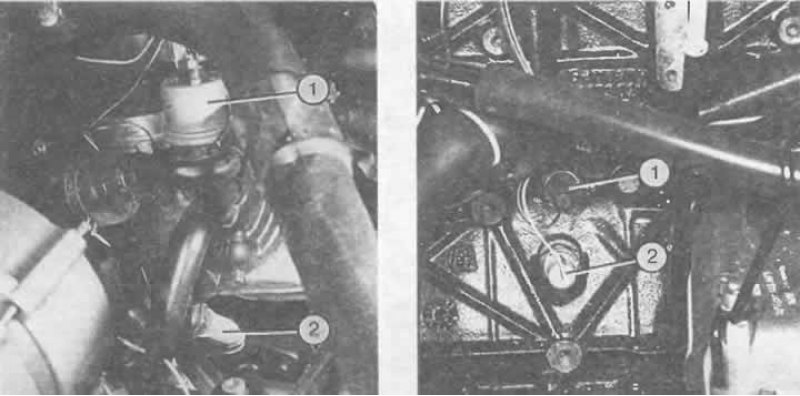

Местоположение выключателей с гидроприводом:
Слева: в 4-цилиндровом двигателе выключатель с гидроприводом 0,3 бар расположен сверху на фланце масляного фильтра (1) здесь вместо выключателя установлены вместе выключатель и датчик). Снизу на фланце масляного фильтра располагается выключатель с гидроприводом 1,8 бар (2).
Справа: в 5-цилиндровом двигателе выключатели с гидроприводом 0,3 бар (1) и 1,8 бар (2) расположены слева у двигателя.
Весь материал скопирован с сайта: AutoInstruction.ru

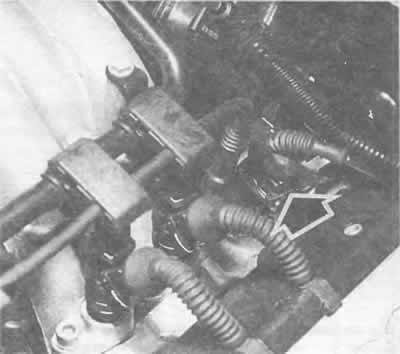

В этом штекерном соединении (стрелка), расположенном сзади у левой головки блока цилиндров, собраны все провода к датчику температуры масла, датчику давления масла и обоим выключателям с гидроприводом.
