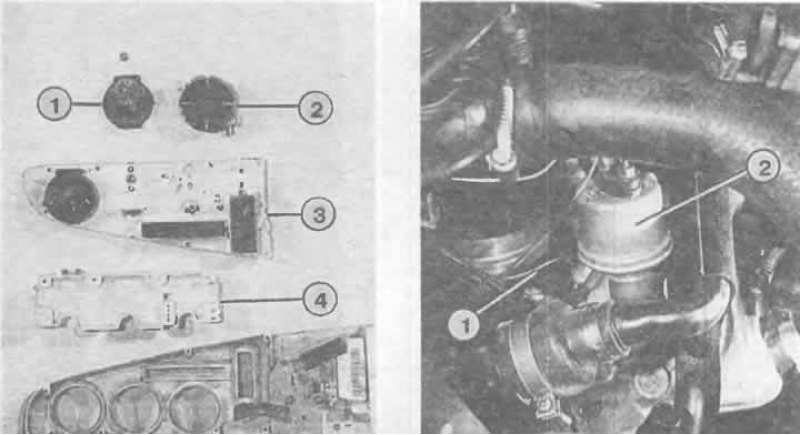

Слева: снятие отдельных приборов из комбинированного щитка приборов: 1 - указатель температуры масла (укреплен гайкой); 2 - часы; 3 - основная панель приборов; 4 - покрытие основной панели.
Справа: если установлены дополнительные приборы, то вместо выключателя с гидроприводом 0,3 бар стоит датчик давления масла (2). К нему подключены провод масляного манометра и провод выключателя с гидроприводом. Рядом с ними в 4-цилиндровом двигателе располагается датчик температуры масла (1) также на фланце масляного фильтра.
Если автомобиль оборудован системой самопроверки, то световое табло вверху зарезервировано для индикаторов-символов системы контроля (о ней далее в этой главе).
