Рычаг переключения передач — снятие и установка (Audi 100 C3)

Оглавление: Снятие ↓ Разборка ↓ Сборка ↓ Установка ↓

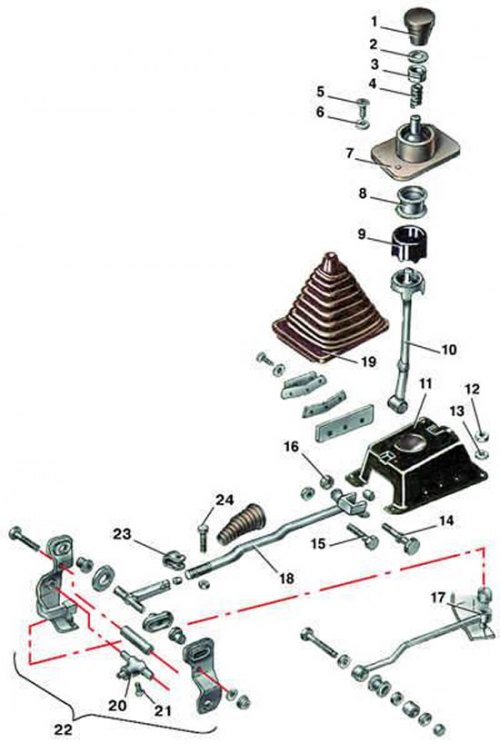

Механизм управления переключением передач КП типа 014

1 - рукоятка;
2 - стопорное кольцо;
3 - шайба;
4 - пружина;
5 - болт;
6 - шайба;
7 - корпус шарнира;
8 - оболочка;
9 - резиновая обойма;
10 - рычаг переключения передач;
11 - корпус;
12 - гайка;
13 - шайба;
14, 15 - болты;
16 - гайка;
17 - реактивная тяга;
18 - тяга переключения передач;
19 - чехол;
20 - муфта;
21 - винт;
22 - кулиса;
23 - клемма;
24 - болт

Рычаг переключения передач и тяга КП типа 014

1 - блокиратор включения заднего хода;
2 - упорная пластина;
3 - шайба;
4 - гайка;
5 - корпус;
6 - шайба;
7 - болт;
8 - гайка;
9 - втулка;
10 - болт;
11 - рычаг переключения передач;
12 - шарнир в сборе;
13 - шайба;
14 - болт;
15 - пружина;
16 - чашка пружины;
17 - стопорное кольцо;
18 - рукоятка;
19 - корпус шарнира;
20 - фиксирующее кольцо;
21 - резиновая обойма;
22 - верхняя полусфера;
23 - пружина;
24 - оболочка;
25 - нижняя полусфера

Снятие

1. Отметить в осевом и угловом направлениях положение тяги 18 (см. рис. Механизм управления переключением передач КП типа 014) переключения передач в клеммовом соединении, после чего отвернуть болт клеммового соединения.

2. Снять центральную консоль (см. пп. 1–8 или пп. 10–15 подраздела 11.23).

3. Отвернуть гайки 4 (см. рис. Рычаг переключения передач и тяга КП типа 014) и снять шайбы 3.

4. Снять корпус 5 вместе с рычагом переключения передач в сборе.

5. Отвернуть гайку 8, вынуть болт 10 и снять тягу переключения передач.

Разборка

1. Отвернуть рукоятку 18 (см. рис. Рычаг переключения передач и тяга КП типа 014) рычага переключения передач.

2. Снять стопорное кольцо 17 и пружину 15 с чашкой 16.

3. Вынуть рычаг переключения передач 11 из шарнира 12.

4. Промаркировать взаимное расположение корпуса 19 шарнира и корпуса 5 и отвернуть два болта 14.

5. Снять шарнир 12 в сборе с корпуса 5.

6. Сдвинуть резиновую обойму 21 и фиксирующее кольцо 20 вниз.

7. Раздвинуть две половинки оболочки 24 в резиновой обойме 21 и вынуть полусферы 22 и 25 с пружиной 23.

8. Вынуть половинки оболочки 24 из резиновой обоймы 21.

Сборка

1. Вставить в резиновую обойму 21 (см. рис. Рычаг переключения передач и тяга КП типа 014) две половинки оболочки 24.

2. Раздвинув оболочки 24, вставить подсобранные нижнюю 25 и верхнюю 22 полусферы с пружиной 23.

3. Вставить подсобранный шарнир в корпус 19 и зафиксировать его кольцом 20.

4. Вставить рычаг переключения передач 11 в шарнир 12.

5. Установить шаровой шарнир 12 с рычагом переключения передач в сборе на корпус 5 по ранее сделанным меткам и завернуть болты 14.
