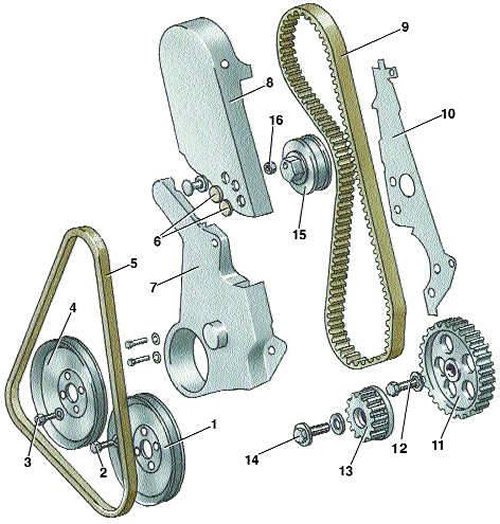

Детали привода распределительного вала
- 1 - шкив водяного насоса;
- 2 - болт крепления шкива водяного насоса;
- 3 - болт крепления шкива коленчатого вала;
- 4 - шкив коленчатого вала;
- 5 - ремень;
- 6 - заглушки;
- 7 - крышка привода распределительного вала нижняя;
- 8 - крышка привода распределительного вала верхняя;
- 9 - ремень привода распределительного вала;
- 10 - задняя крышка привода распределительного вала;
- 11 - зубчатое колесо промежуточного вала;
- 12 - болт крепления зубчатого колеса промежуточного вала;
- 13 - зубчатое колесо коленчатого вала;
- 14 - болт крепления зубчатого колеса коленчатого вала;
- 15 - натяжитель ремня привода распределительного вала;
- 16 - гайка крепления натяжителя
Регулировка и проверка натяжения ремня привода распределительного вала
- 1 - натяжитель ремня привода распределительного вала;
- 2, 3 - гаечные ключи;
- 4 - зубчатое колесо распределительного вала;
- 5 - ремень привода распределительного вала;
- 6 - зубчатое колесо промежуточного вала
Разборка
1. Снять верхнюю крышку привода распределительного вала (см. рис. Детали привода распределительного вала).
2. Отвернуть болты крепления и снять шкив водяного насоса.
3. Установить поршень 1-го цилиндра в в.м.т. такта сжатия (оба клапана закрыты). Метка на шкиве коленчатого вала должна быть совмещена со стрелкой на нижней крышке привода распределительного вала.
4. Отвернуть четыре болта и снять шкив коленчатого вала.
5. Снять нижнюю крышку привода распределительного вала.
6. Ослабить гайку крепления механизма натяжения ремня и повернуть ключом эксцентриковую ось натяжителя ремня против часовой стрелки, чтобы ослабить натяжение ремня.
7. Снять ремень с зубчатых колес коленчатого вала, рапределительного и промежуточного валов и с натяжителя механизма натяжения.
8. Отвернуть гайку и снять натяжитель.
9. Отвернуть болт и снять зубчатое колесо промежуточного вала, вынуть шпонку.
10. Отвернуть болт и снять зубчатое колесо коленчатого вала, вынуть шпонку.
11. Отвернуть болт и снять зубчатое колесо с распределительного вала, вынуть шпонку.
12. Отвернуть болты и снять заднюю крышку привода распределительного вала.
Сборка и регулировка
1. Установить заднюю крышку привода распределительного вала и затянуть болты ее крепления.
2. Вставить шпонку в паз на коленчатом валу и установить зубчатое колесо. Нанести на резьбу болта 14 герметик, ввернуть болт с шайбой и затянуть моментом 200 Н·м (20,0 кгс·м).

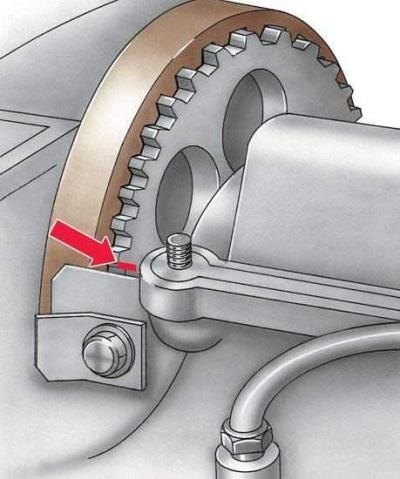

3. Вставить шпонку в паз на распределительном валу, установить зубчатое колесо, ввернуть болт с шайбой и затянуть моментом 80 Н·м (8,0 кгс·м). Метка на зубчатом колесе должна совпадать с верхней плоскостью прокладки крышки головки цилиндров с левой стороны двигателя.
4. Вставить шпонку в паз промежуточного вала, установить зубчатое колесо, ввернуть болт 12 с шайбой и затянуть моментом 80 Н·м (8,0 кгс·м).
5. Установить механизм натяжения ремня привода распределительного вала.

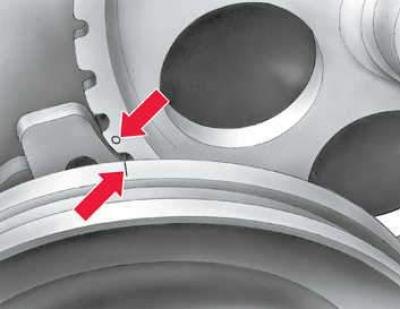

6. Временно установить шкив 4 коленчатого вала на зубчатое колесо 13. Поршень 1-го цилиндра должен находиться в в.м.т. Повернуть зубчатое колесо 11 промежуточного вала так, чтобы метка на нем совместилась с меткой на шкиве 4 коленчатого вала, как показано на рисунке.
7. Надеть ремень 9.
8. Повернуть ключом 3 (см. рис. Регулировка и проверка натяжения ремня привода распределительного вала) механизм 1 натяжения ремня 5 по часовой стрелке для предварительного натяжения ремня. Проверить, чтобы метки в.м.т. не сдвинулись с места. Повернуть механизм 1 натяжения дальше по часовой стрелке, натянув ремень 5 так, чтобы его можно было развернуть на 90°, взявшись за него двумя пальцами посередине между распределительным и промежуточным валами. Удерживая ключом 3 механизм натяжения, затянуть гайку его крепления ключом 2.
9. Снять шкив 4 коленчатого вала. Установить нижнюю крышку 7 привода распределительного вала (см. рис. Детали привода распределительного вала).
10. Установить шкив коленчатого вала, затянуть болты 3 моментом 20 Н·м (2,0 кгс·м).
11. Установить шкив водяного насоса.
12. Установить верхнюю крышку привода распределительного вала.
