Натяжитель также используется для снятия ремня. Промежуточный шкив располагается позади передней опоры двигателя и закреплен на блоке цилиндров нижним болтом опоры двигателя, который проходит через центр шкива.
Гидравлический натяжитель цепи газораспределительного механизма
| Поз. | № запасной части | Наименование |
| A | - | Гидравлический натяжитель - задействованное положение |
| B | - | Гидравлический натяжитель - отпущенное положение |
| 1 | - | Выпускной распределительный вал |
| 2 | - | Впускной распределительный вал |
| 3 | - | Цепь газораспределительного механизма |
| 4 | - | Верхняя направляющая цепи |
| 5 | - | Головка натяжителя |
| 6 | - | Сервисный штифт натяжителя |
| 7 | - | Гидравлический натяжитель |
| 8 | - | Болт (3 шт.) |
Впускной распределительный вал приводится в движение выпускным распределительным валом, посредством короткой 40-звенной цепи газораспределительного механизма. Цепь надета на звездочки, предусмотренные на каждом распределительном вале. Натяжение цепи регулируется гидравлическим натяжителем, который установлен между распределительными валами и закреплен тремя винтами на головке цилиндров. На корпусе натяжителя высверлен масляный канал, соединяющийся с масляным портом в головке цилиндров.
Гидравлический натяжитель в сборе располагается между верхней и нижней сторонами цепи, причем головка натяжителя воздействует на нижнюю сторону цепи. Головка натяжителя и верхний конец натяжителя изготавливаются из литого пластика и объединены с направляющими цепи.
В корпус натяжителя встроен пластиковый сервисный штифт, которая располагается в головке гидравлического натяжителя. Сервисный штифт объединен с натяжителем и используется при обслуживании для извлечения и фиксации гидравлического натяжителя в задействованном положении.

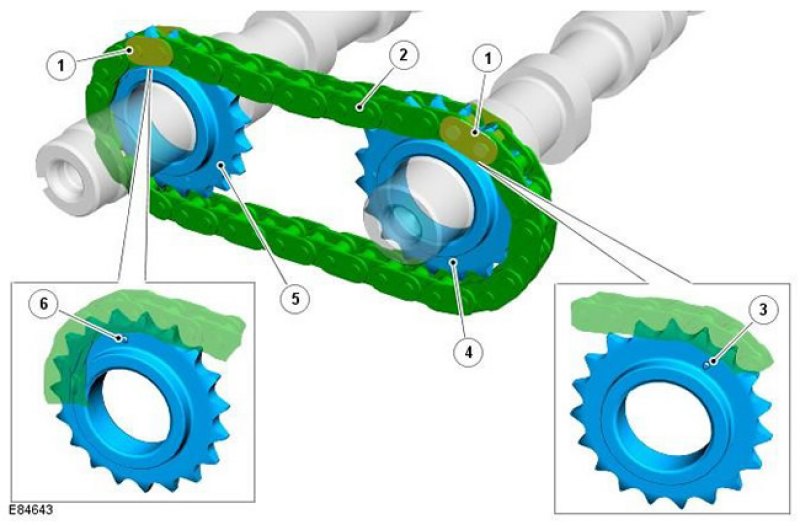

Цепь газораспределительного механизма
Весь материал скопирован с сайта: autoinstruction
| Поз. | № запасной части | Наименование |
| 1 | - | Цветное звено цепи газораспределительного механизма |
| 2 | - | Цепь газораспределительного механизма |
| 3 | - | Регулировочная метка впускного распределительного вала |
| 4 | - | Звездочка впускного распределительного вала |
| 5 | - | Звездочка выпускного распределительного вала |
| 6 | - | Регулировочная метка выпускного распределительного вала |
На цепи предусмотрены два цветных регулировочных звена, которые совмещаются с регулировочными метками на лицевой поверхности звездочки каждого распределительного вала. Регулировочные метки предусмотрены для правильной регулировки распределительных валов и фаз газораспределения клапанов. Дополнительные сведения о фазах газораспределения клапанов даны в соответствующем руководстве по процедурам обслуживания и ремонта (SRP).
Цепь газораспределительного механизма и звездочки распределительных валов смазываются разбрызгиванием от гидравлического натяжителя.
