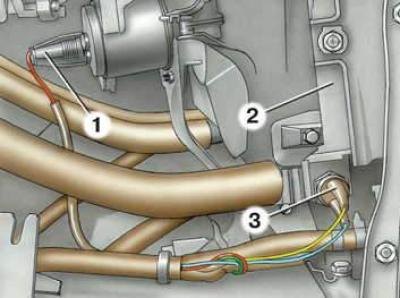

Расположение датчика охлаждающей жидкости у пятицилиндровых двигателей
- 1 - колодка электродвигателя вентилятора;
- 2 - радиатор;
- 3 - датчик температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости расположен у четырехцилиндровых двигателей на патрубке рубашки охлаждения, а у пятицилиндровых – в радиаторе системы охлаждения.
Порядок выполнения
1. Слить охлаждающую жидкость (см. пп. 1–3 подраздела 4.1).
Источник расположен на веб-ресурсе (AutoInstruction)
2. Отсоединить провода от датчика.
3. Вывернуть датчик (3) или (30) (см. рис. Система охлаждения четырехцилиндрового двигателя).
4. Установить новый датчик, подсоединить к нему провода, залить охлаждающую жидкость.
