Примечание: При установке используйте новое кольцевое уплотнение соединительной муфты трубки гидропровода.
Модели 1.6 л (до 1992 г.)
Снятие
1. Снимите корпус воздушного фильтра, установленный около правого переднего крыла, как описано в Разделах 4А или 4В.
2. Снимите приводной ремень генератора/насоса усилителя рулевого управления как описано в Разделе 1.
3. Открутите три болта крепления и снимите шкив насоса усилителя рулевого управления.
4. Отстегните и снимите внешнюю крышку зубчатого приводного ремня.
5. Отсоедините от насоса муфту трубки гидропровода и шланг. Будьте готов к выходу жидкости и закупорьте открывшиеся отверстия насоса и труб, чтобы предотвратить проникновение грязи ж дальнейшую потерю жидкости.

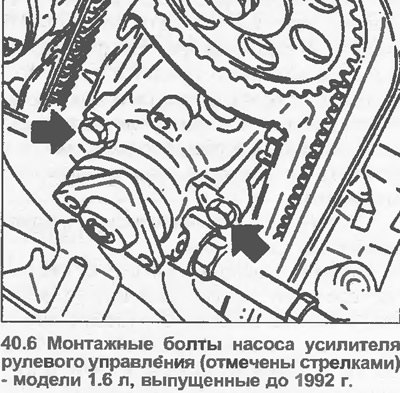

6. Открутите два болта крепления насоса и снимите насос с блока цилиндров (в направлении к генератору) (см. иллюстрацию).
7. Переборка насоса невозможна, если насос вышел из строя, замените его.
Установка
8. Производите установку в обратно! последовательности. Замените кольцевое уплотнение при установке соединительной муфты трубки гидропровода и натяните приводной ремень генератора насоса усилителя рулевого управления (Раздел 1).
9. В заключение, доведите до нормы уровень жидкости и прокачайте гидропровод как описано в Разделе 1.
Модели 1.6 (с 1993 г.), 1.8 и 2.0 л
Снятие
10. Снимите приводной ремень насоса усилителя рулевого управления как описано в Разделе 1.

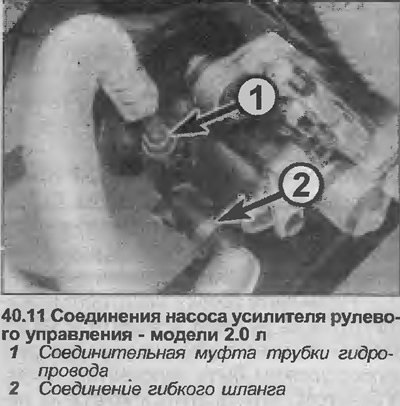

11. Отсоедините от насоса муфту трубки гидропровода и гибкий шланг (см иллюстрацию). Будьте готовы к выходу жидкости, и закупорьте открывшиеся отверстия насоса, трубы и шланга, чтобы предотвратить проникновение грязи и дальнейшую потерю жидкости.
12. Открутите и снимите четыре монтажных болта. Снимите гайки, и следите за тем, чтобы не потерять резиновые прокладки, установленные в крепежном кронштейне.
13. Снимите насос с автомобиля.
14. Переборка насоса невозможна, и если насос неисправен, замените его.
Установка

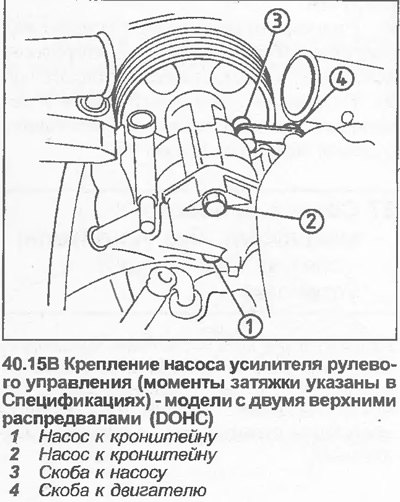

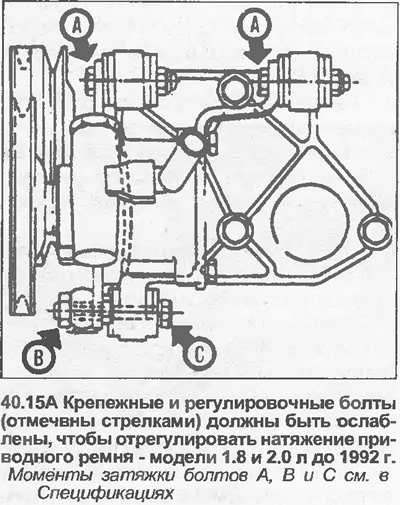

15. Производите установку в обратной последовательности. Замените кольцевое уплотнение при соединении муфты трубки гидропровода с насосом. Натяните приводной ремень как описано в Разделе 1. Заметьте, что болты крепления насоса имеют различные моменты затяжки (см. иллюстрации).
16. В заключение, доведите до нормы уровень жидкости и прокачайте гидропровод (Раздел 1).
