Снятие
1. Снимите фильтрующий элемент воздушного фильтра, как описано в Разделе 1.
2. Освободите шланг вентиляции картера от пластиковой скобы на левой стороне корпуса воздушного фильтра.

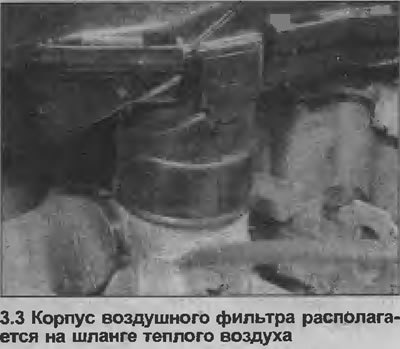

3. Отсоедините входной канал от шланга теплого воздуха на выпускном коллекторе (см. иллюстрацию), поднимите корпус воздушного фильтра с карбюратора.

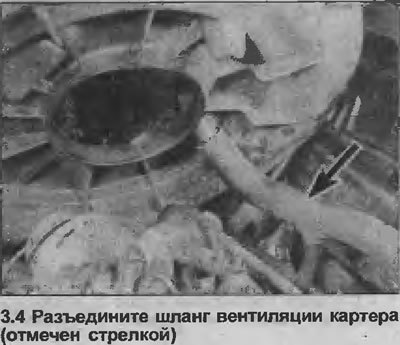

4. Наклоните кожух назад, отсоедините шланг вентиляции картера от патрубка на дне (см. иллюстрацию). Еде применяется, отсоедините вакуумный шланг от термостата откидной створки управления температурой воздуха.
5. Снимите уплотнение из-под кожуха воздушного фильтра.
Установка
6. Проверьте состояние шланга теплого воздуха, замените при необходимости.
7. Установите новое уплотнение между кожухом воздушного фильтра и карбюратором.
8. Соедините шланг вентиляции картера с патрубком на дне, соедините вакуумный шланг откидной створки управления температурой воздуха.
одновременно расположите входной канал на шланге теплого воздуха на выпускном коллекторе.
10. Зафиксируйте шланг вентиляции коленвала пластиковой скобой.
11. Установите фильтрующий элемент воздушного фильтра, если необходимо руководствуйтесь Разделом 1.
