Примечание: Если установлен воздушный фильтр "круглого типа", выполните процедуру, описанную в Разделе 4А.
Снятие
1. Отстегните шланг расширительного бачка охлаждающей жидкости от крышки воздушного фильтра, и сместите его в сторону.

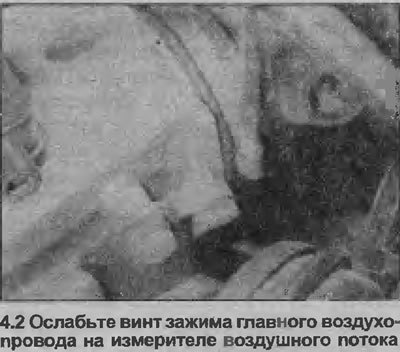

2. Ослабьте винт зажима и отсоедините главный воздухопровод от измерителя воздушного потока (см. иллюстрацию).
3. Отсоедините от аккумулятора отрицательный провод, затем отсоедините электропроводку от измерителя воздушного потока.
4. Отстегните две фиксирующих скобы с левой стороны крышки воздушного фильтра, открутите два винта крепления на правой стороне, затем снимите крышку.
5. Поднимите фильтрующий элемент.
6. Ослабьте подогреваемые шланги, крепежные гайки.
7. Открутите гайки, крепящие две резиновых стойки блока, которые прикреплены к нижней половине кожуха воздушного фильтра.
8. Некоторые модели оборудованы резонансной коробкой входного воздуха, уменьшающей шум. Эта коробка расположена под дугой колеса, и соединяется с трубой на впускной воздушной трубе.
9. Резонансную коробку необходимо удалять перед снятием трубы входного воздуха. Для этого сначала затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите на осевых подпорках, помешенный под боковинами рамы кузова.
10. Открутите винты крепления, извлеките нижний брызговик из-под крыла, чтобы добраться к резонансной коробке.

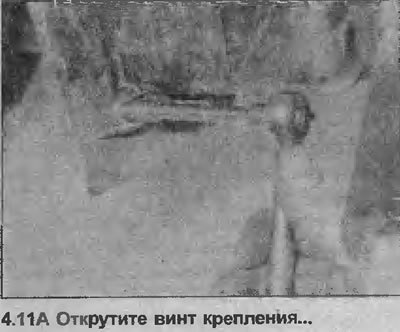

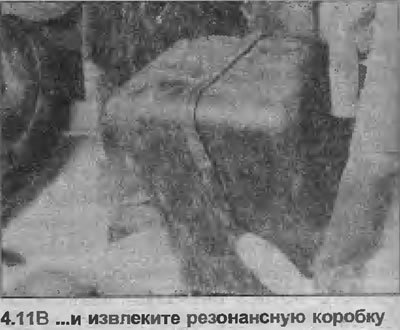

11. Открутите винт крепления, отсоедините резонансную коробку от соединительной трубы (см. иллюстрации).
(Оригинал выложен на портале: AutoInstruction.ru)

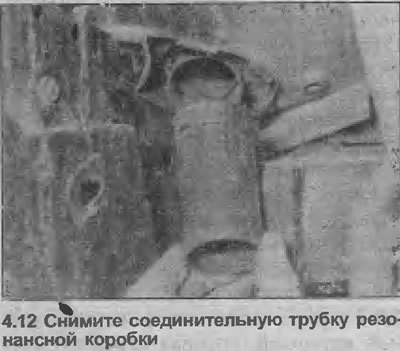

12. Если требуется, можно удалить трубу входного воздуха, предварительно сняв соединительные трубы из-под крыла (см. иллюстрацию).
13. Манипулируя трубой входного воздуха, выпустите установочные штыри из передней панели кузова. Это очень сложное действие и требует терпения. Для лучшего доступа можно удалить фару, как описано в Разделе 12.
Установка
14. Установка всех компонентов проводится в обратном порядке. Помните о том, что фильтрующий элемент воздушного фильтра устанавливается таким образом, чтобы резинка на фланце была обращена вверх.
