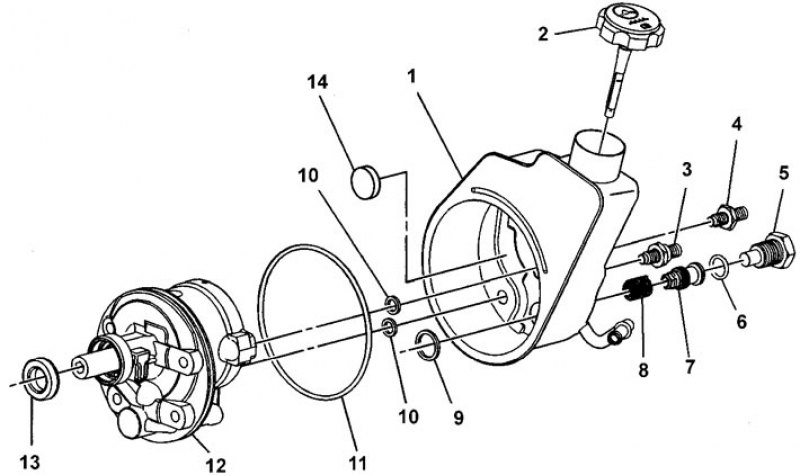

Насос усилителя рулевого управления. 1 - бачок насоса усилителя рулевого управления, 2 - крышка бачка, 3 - шпилька крепления бачка, 4 - шпилька крепления бачка, 5 - пробка трубки насоса, 6 - уплотнительная шайба, 7 - клапан регулятора расхода жидкости, 8 - пружина клапана регулятора расхода, 9 - уплотнение корпуса насоса, 10 - уплотнительные кольца корпуса насоса, 11 - уплотнительное кольцо бачка насоса, 12 - насос усилителя рулевого управления, 13 - сальник вала насоса, 14 - магнит бачка насоса.
Снятие
1. Снимите шкив насоса усилителя рулевого управления.
2. Поднимите автомобиль и установите под раму стойки безопасности.

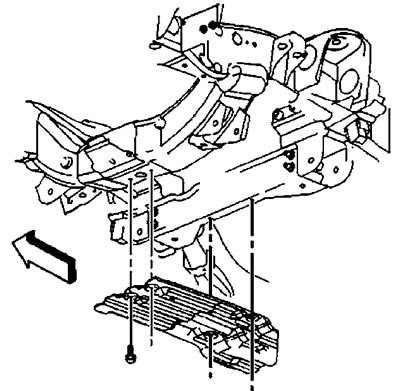

3. Отверните болты защиты масляного поддона двигателя (если защита установлена). Момент затяжки 20 Н·м.
4. Снимите защиту масляного поддона.
5. Подведите под двигатель емкость для сбора масла.

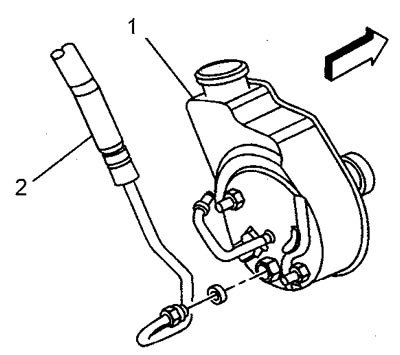

6. Под автомобилем отсоедините от насоса напорный шланг (2). Момент затяжки 28 Н·м.
[Текст предоставил этот ресурс AutoInstruction.ru]
7. Опустите автомобиль.

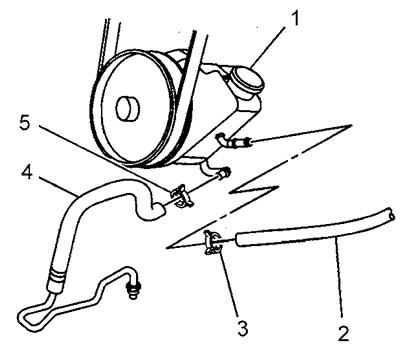

8. Снимите хомуты (3) и (5) крепления напорного и возвратного шлангов к насосу, отсоедините шланги от насоса.
9. Отсоедините от рулевого механизма нижний промежуточный вал.

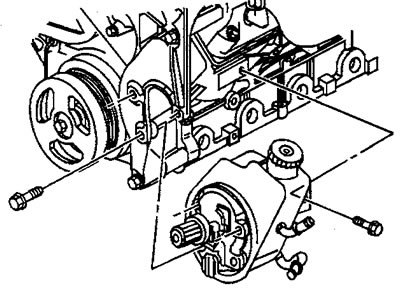

10. Отверните болт крепления заднего кронштейна насоса к двигателю. Момент затяжки 50 Н·м.
11. Отверните болты крепления передней части насоса. Момент затяжки 50 Н·м.
12. Снимите насос с автомобиля.

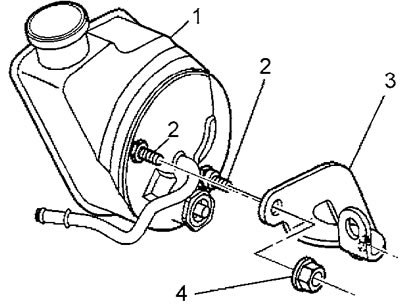

13. Отверните гайки (4) и снимите с насоса (1) задний кронштейн (3).
Установка
14. Установка в обратном порядке.
