Расположение ламп и приборов на щитке: 1 - спидометр; 2 - лампа подсветки спидометра (AMH12-4 (W4W); 3 - тахометр; 4 - лампа подсветки тахометра (AMH12-4 (W4W); 5 - указатель давления масла; 6 - указатель температуры жидкости в системе охлаждения; 7 - указатель уровня топлива; 8 - контрольная лампа резерва топлива (AMH12-3 (W3W); 9 - лампа подсветки указателя уровня топлива (AMH12-4 (W4W); 10 - скоба крепления щитка; 11 - лампа подсветки указателя температуры жидкости в системе охлаждения (AMH12-4 (W4W); 12 - контрольная лампа недостаточного давления масла (AMH12-3 (W3W); 13 - лампа подсветки указателя давления масла (AMH12-4 (W4W); 14 - контрольная лампа включения стояночного тормоза (AMH12-3 (W3W); 15 - контрольная лампа заряда аккумуляторной батареи (AMH12-3 (W3W); 16 - контрольная лампа прикрытия воздушной заслонки карбюратора (AMH12-3 (W3W); 17 - контрольная лампа включения наружного освещения (AMH12-3 (W3W); 18 - контрольная лампа включения указателей поворота (AMH12-3 (W3W); 19 - контрольная лампа включения дальнего света (AMH12-3 (W3W)
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем кожухи рулевой колонки (см. "Кожухи рулевого вала - снятие и установка").

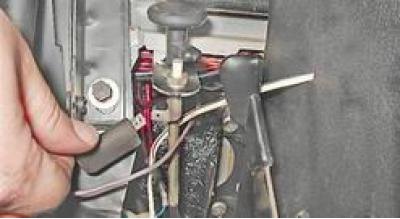

4. Снизу приборной панели отсоединяем провод от выключателя контрольной лампы прикрытия воздушной заслонки.
5. Поддев отверткой, отжимаем верх щитка и выводим его из зацепления с панелью.
(Посмотрите оригинал на портале: www.Autoinstruction.ru)
Примечание: В том случае если верх щитка отжать не удается, снизу панели приборов в специальных местах (показаны стрелками) шилом прокалываем два отверстия. Тонкой отверткой или металлическим стержнем отжимаем пружинные фиксаторы и вынимаем низ щитка.
6. Вынимаем щиток из панели приборов.
7. Выдвинув максимально возможно щиток, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

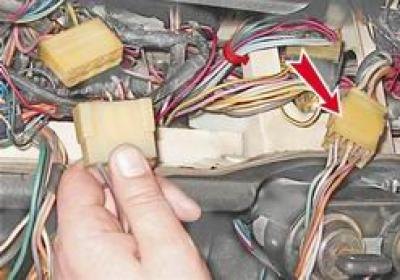

8. Отсоединяем две колодки жгута проводов щитка от жгута проводов панели приборов.

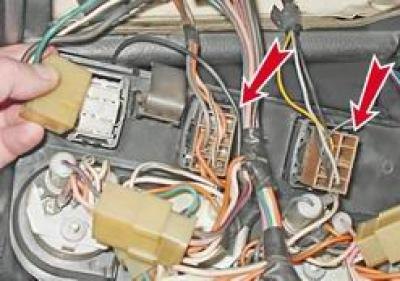

9. Предварительно пометив или запомнив расположение, отсоединяем колодки проводов от трех клавишных выключателей.
10. Снимаем щиток.
Установка
Установка щитка приборов выполняется в обратной последовательности.
