2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
Замена реле стеклоочистителя (PC514)
Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.
Для выполнения работы потребуются два пластмассовых держателя обивки.

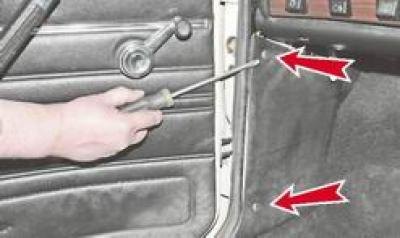

1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

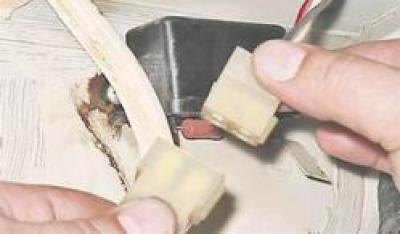

2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов.

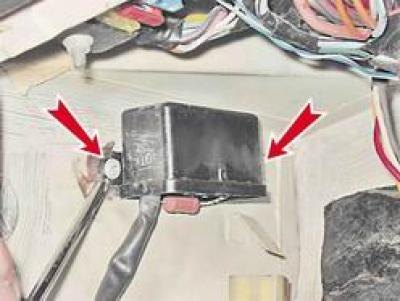

3. Крестовой отверткой отворачиваем два самореза и снимаем реле.
4. Установка всех снятых деталей выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
Источник статьи доступен на сайте www.AutoInstruction.ru
Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)
Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота и контроля исправности ламп указателей поворота. При перегорании лампы, реле удваивает частоту мигания.
1. Снимаем щиток приборов (см. "Щиток приборов - снятие и установка").

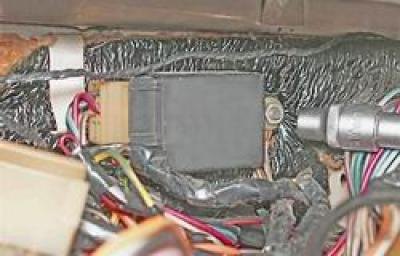

2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечники двух "массовых" проводов.
3. Отсоединяем от реле колодку проводов.
4. Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле включения света фар (90.3747-10 или 113.3747-10)
Два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика.

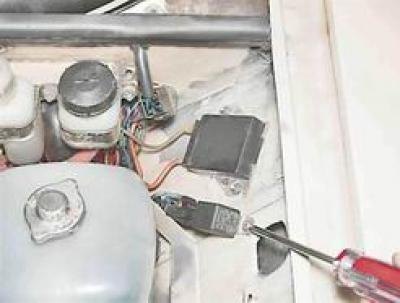

1. Крестовой отверткой отворачиваем саморез крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник массового "провода".
А - реле включения дальнего света, Б - реле включения ближнего света.

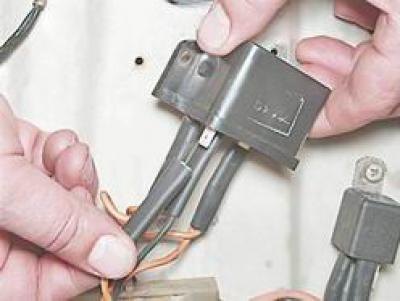

2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
3. Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле контрольной лампы заряда аккумуляторной батареи (PC702)
Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для включения контрольной лампы на щитке приборов при возникновении неисправности в цепи заряда аккумуляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двигателя (при исправной цепи заряда) лампа должна погаснуть.

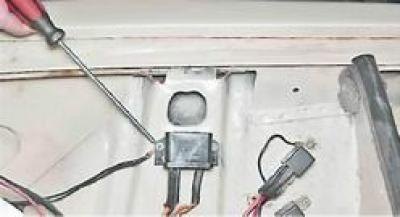

1. Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под одним из саморезов закреплен "массовый" провод.
2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
3. Установка реле выполняется в обратной последовательности.
Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)
Реле включения вентилятора радиатора системы охлаждения, установлено в моторном отсеке на верхней части левого брызговика.
1. Крестовой отверткой отворачиваем саморез крепления и снимаем реле.
2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
3. Установка реле выполняется в обратной последовательности.
