Рабочий цилиндр находится на верхней части коробки передач (КПП) и крепится болтом. Способ установки обоих цилиндров показан на рисунке ниже.
Главный и рабочий цилиндры сцепления не могут ремонтироваться. Потеря давления из-за износа или повреждения деталей означает необходимость установки новых узлов.

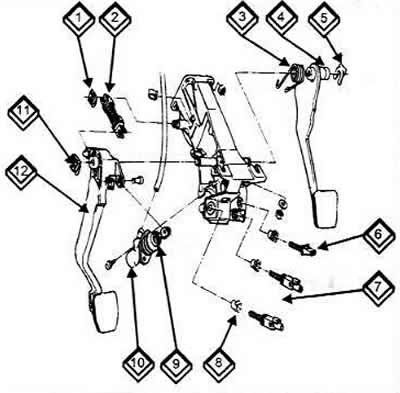

Установка педалей и главного цилиндра сцепления: 1. Стопорная шайба; 2. Сервопружина; 3. Пружина; 4. Педаль тормоза; 5. Стопорная шайба; 6. Выключатель стоп-сигнала; 7. Клапан удаления воздуха; 8. Стопоры; 9. Контргайка; 10. Главный цилиндр сцепления; 11. Стопорная шайба; 12. Педаль сцепления

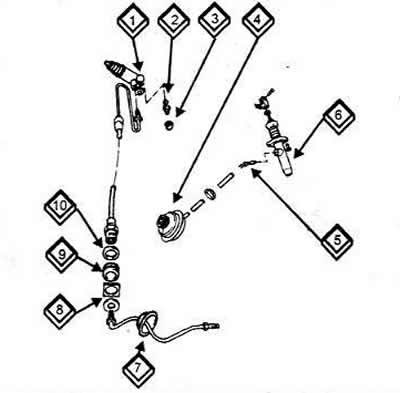

Сцепление между главным и рабочим цилиндром сцепления: 1. Рабочий цилиндр сцепления; 2. Клапан удаления воздуха; 3. Пыльник; 4. Бачок тормозной жидкости; 5. Изогнутый штуцер; 6. Главный цилиндр сцепления; 7. Резиновое уплотнение; 8. Держатель; 9. Втулка; 10. Кольцо
Снятие и установка главного цилиндра
Снятие производится главным образом с внутренней стороны (из салона) автомобиля. Нужно подготовиться, чтобы снять обшивку с левой стороны.
Открутить крышку бачка для тормозной жидкости и высосать с помощью шприца или резиновой груши как можно больше жидкости оттуда. Следует следить за тем, чтобы тормозная жидкость не попала на окрашенные поверхности и ни в коем случае нельзя отсасывать жидкость ртом через шланг — она ядовита! Теперь можно снять обшивку следующим образом:
Снять крышку блока предохранителей снаружи панели приборов (2 болта под ней внизу).
Снять 4 винта крепления обшивки. Это два уже указанных болта в блоке предохранителей и два других (стрелки). Они находятся справа и слева рулевого колеса. Теперь немного сдвинуть обшивку вниз и вытянуть ее назад.
Положить на пол кабины толстые тряпки, чтобы собирать вытекающую жидкость, т.к. теперь стягивается шланг с соединения главного цилиндра.
Открутить накидную гайку трубопровода рабочего цилиндра в моторном отсеке. С этой стороны открутить также две гайки болтов крепления.
В кабине снять зажим крепления шарнирного болта толкателя главного цилиндра с педали сцепления и вынуть болт.
Осторожно вынуть главный цилиндр. Следить за тем, что из него еще может капать тормозная жидкость.
При установке нового цилиндра нужно отрегулировать штангу толкателя (головку вилки на толкателе) так, чтобы педаль сцепления стояла примерно на 10 мм выше, чем педаль тормоза. Проверить, возвращает ли вспомогательная пружина педаль сцепления и, чтобы педаль в исходном положении не упиралась в педальный блок, т.к. если на это не обратить внимания, то следствием будет повышенный износ сцепления.
После установки удалить воздух из системы гидропривода, как описано ниже. Если педаль сцепления не возвращается в исходное положение и автомобиль имеет уже большой пробег, то это может быть то, что педаль ходит туго или вспомогательная пружина работает неправильно.
Снятие и установил рабочею цилиндра
Поднять и подпереть автомобиль спереди, т.к. работать придется впереди слева.
Положить толстую тряпку вокруг цилиндра на КПП и открутить накидную гайку трубопровода. Вытащить трубку и сразу же вытереть вытекшую жидкость.
Открутить болт крепления на цилиндре и стянуть цилиндр назад с КПП. Он иногда "прикипает" и трудно бывает сдвинуть его с места. В этом случае можно воспользоваться каким-либо средством против ржавчины. Если и это не помогает, следует воспользоваться монтировкой.
Слегка смазать новый цилиндр снаружи. В месте соединения толкателя и рычага выключения сцепления нужно нанести немного графитовой смазки.
Вдвинуть цилиндр в КПП. чтобы можно было вставить болт и затянуть его. Момент затяжки — 25 Нм.
В заключение прикрутить трубку и удалить воздух из гидропривода, как описано ниже.
