В высоковольтном элементе бегунок распределителя распределяет импульс зажигания по свечам.
На нижнем уровне распределителя расположен датчик Холла, вызывающий управляющие импульсы.
Разборка распределителя зажигания
Отжать металлические крепежные скобы крышки при помощи отвертки.
Отсоединить провод «массы» от экранирования.
Снять крышку распределителя, высоковольтные провода остаются подключенными.
Снять бегунок распределителя, вынуть расположенную ниже пылезащитную крышку.
При установке вставить пылезащитную крышку таким образом, чтобы направляющий выступ вошел в паз по краю корпуса распределителя.

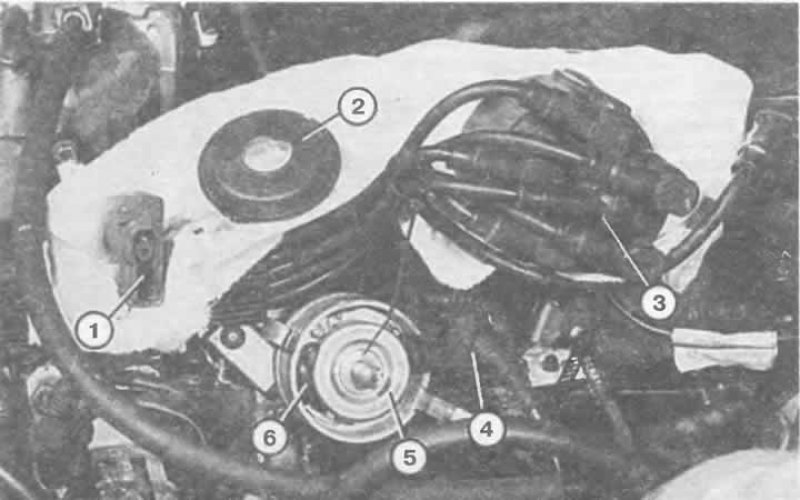

Распределитель зажигания 5-цилиндрового двигателя в разобранном виде: 1 - бегунок распределителя зажигания; 2 - пылезащитная крышка; 3 - крышка распределителя зажигания; 4 - штекер; 5 - перфорированная диафрагма; 6 - датчик Холла.
У бегунка распределителя есть прилив, который входит в выемку на вале распределителя.
Крышка распределителя также снабжена приливом как защитой от смещения, он должен входить в вырез на корпусе распределителя.
Проверка распределителя зажигания
Снять крышку распределителя зажигания. Она должна быть чистой и внутри, и снаружи, для того чтобы токопроводящий налет из грязи, продуктов трения или влаги не отводил ток высокого напряжения из системы зажигания.
Контактный уголь в середине должен быть гладким и блестящим перемещаться без заеданий и заклинивании.
Бегунок распределителя не должен быть обгоревшим на контактном язычке и по заливочной массе помехоподавляющего резистора между средним контактом и язычком.
Правильно выбранный бегунок распределителя должен иметь маркировку «R1».
Полосы, как от графитного карандаша, по крышке распределителя — это следы утечки тока, которые и выжгли эти полосы из-за грязи или влаги.
Временно это можно исправить, если сцарапать их отверткой или ножом и покрыть сверху слоем клея, лака для ногтей или, за неимением лучшего, просто губной помадой.
Снятие распределителя зажигания
Снятие: установить первый цилиндр в положение ВМТ момента зажигания, см. главу «Двигатели».
Снять крышку распределителя зажигания.
Вывернуть болт на крепеже распределителя (внизу у основания), снять распределитель зажигания.
Установка: распределительный и коленчатый валы все еще должны находиться в положении ВМТ (проконтролировать).
Только модели с 4-цилиндровым двигателем: прорезь на торце вала масляного насоса необходимо установить в отверстии распределителя зажигания параллельно коленчатому валу.
Провернуть валик распределителя таким образом, чтобы контактная плата бегунка распределителя совпала с отметкой на краю корпуса распределителя.
Вставить распределитель зажигания, при необходимости провернуть его корпус, до совпадения с отметкой. В заключение отрегулировать зажигание, см. в конце главы.
