Прикуриватель сигарет впереди и сзади, предупредительный зуммер стояночного света и радио [
Audi 100 C4
]
Главная
Ауди
100
1990-1994, бензин
Электрооборудование
Электрические схемы
0

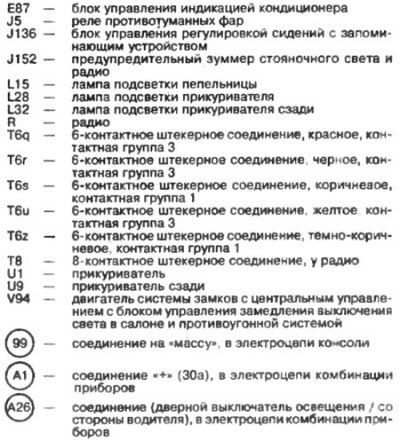

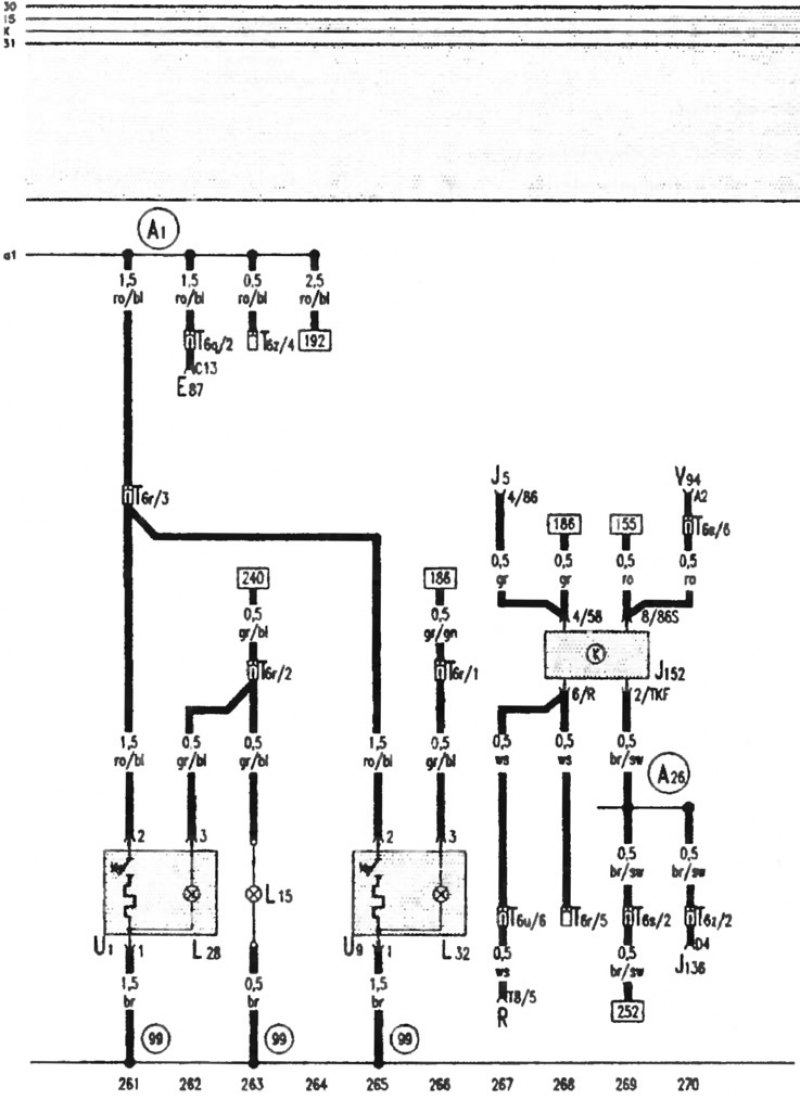

Прикуриватель сигарет впереди и сзади, предупредительный зуммер стояночного света и радио (Audi-100 2,8-литровый 6-цилиндровый двигатель (128 кВт)).
◀ Предыдущая
Ауди 100 С4: Электрические схемы
Следующая ▶
Дверной концевой выключатель освещения освещение места для ног, освещение багажного отделения...
Обогреваемое заднее стекло
Выключатель стеклоочистителей с прерывистым включением, система стеклоочистителей и стеклоомывателей...
Выключатель аварийной световой сигнализации, выключатель указателей поворота...
Отсек предохранителей, звуковой сигнал
Отсек предохранителей выключатель тормозных огней
Задние габаритные огни справа, отсек предохранителей, прибор контроля ламп...
Предохранительный выключатель, фары, стояночный свет, фары указателей поворота...
Выключатель зажигания и стартера, выключатель освещения, разгрузочное реле для Х-контакта
Фары заднего хода с выключателем
Блок управления системы впрыска Mono-Motronic, реле топливного насоса, датчик температуры охлаждающей жидкости...
Блок управления системы впрыска Mono-Motronic, регулятор положения дроссельной заслонки, датчик Холла...
Предохранители, топливный насос, контроль температуры, датчик указателя запаса топлива...
Охлаждение двигателя (2-литровый 4-цилиндровый, Mono-Motronic)
Блок управления системы впрыска KE-Motronic, реле топливного насоса, пусковой топливный клапан...
Блок управления системы впрыска KE-Motronic, выключатель холостого хода, выключатель полной нагрузки...
Предохранители, катушка зажигания с электронным транзисторным коммутатором, топливный насос...
Охлаждение двигателя (2-литровый 4-цилиндровый, KE-Motronic)
Блок управления системы впрыска KE-Jetronic, отапливаемый лямбда-зонд, штекер кодировки, пусковой топливный клапан..
Блок управления системы впрыска KE-Jetronic, блок управления электронной системой зажигания...
