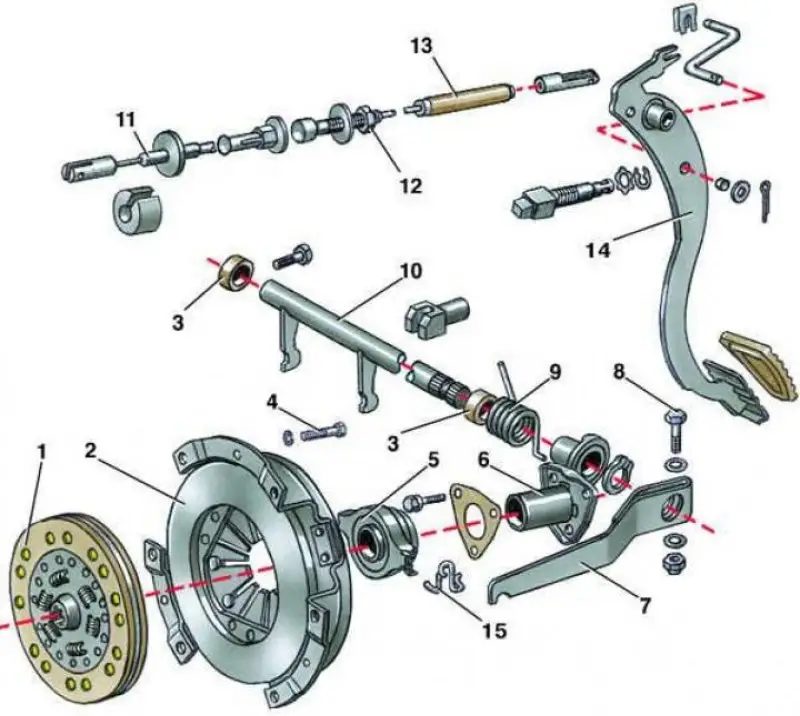

Сцепление с механическим приводом
- 1 - ведомый диск;
- 2 - нажимной диск в сборе;
- 3 - втулка;
- 4 - болт;
- 5 - подшипник выключения сцепления;
- 6 - направляющая втулка;
- 7 - рычаг вилки выключения сцепления;
- 8 - болт;
- 9 - возвратная пружина;
- 10 - вилка выключения сцепления;
- 11 - регулировочная втулка;
- 12 - контргайка;
- 13 - оболочка троса;
- 14 - педаль сцепления;
- 15 - пружинный фиксатор

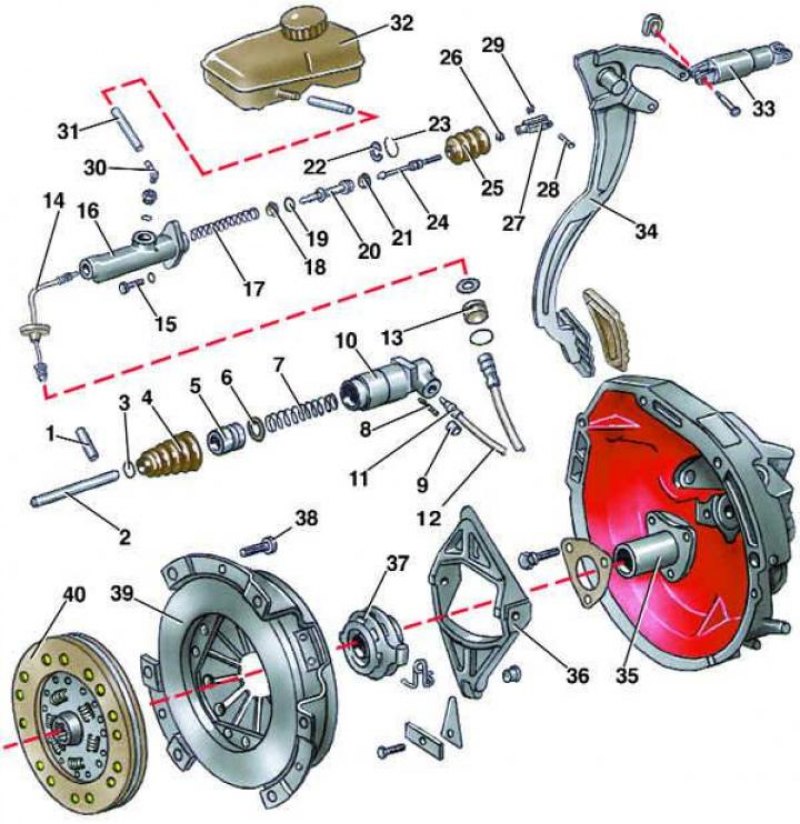

Сцепление с гидравлическим приводом
- 1 - стопорный штифт;
- 2 - толкатель;
- 3 - стопорное кольцо;
- 4 - грязезащитный чехол;
- 5 - поршень;
- 6 - манжета рабочего цилиндра;
- 7 - пружина;
- 8 - клапан прокачки;
- 9 - защитный колпачок;
- 10 - корпус рабочего цилиндра;
- 11 - штуцер;
- 12 - шланг;
- 13 - соединительная муфта;
- 14 - трубка;
- 15 - болт;
- 16 - корпус цилиндра;
- 17 - возвратная пружина;
- 18, 21 - манжеты;
- 19 - перепускное кольцо;
- 20 - поршень;
- 22 - стопорная скоба;
- 23 - стопорное кольцо;
- 24 - толкатель;
- 25 - грязезащитный чехол;
- 26 - контргайка;
- 27 - вилка толкателя;
- 28 - палец;
- 29 - стопорное кольцо;
- 30 - штуцер;
- 31 - трубка подвода рабочей жидкости;
- 32 - бачок;
- 33 - возвратная пружина;
- 34 - педаль сцепления;
- 35 - направляющая втулка;
- 36 - вилка выключения сцепления;
- 37 - подшипник выключения сцепления;
- 38 - болт;
- 39 - нажимной диск в сборе;
- 40 - ведомый диск;
