Примечание: Перед началом работы см. Главу 3.
Кроме генераторов "компактной" серии
Снятие
1. Отсоедините проводку от аккумулятора.
2. Отсоедините главный воздухопровод от воздушного фильтра, воздушного блока или корпуса дросселя, в зависимости от модели, и снимите это для улучшения доступа.

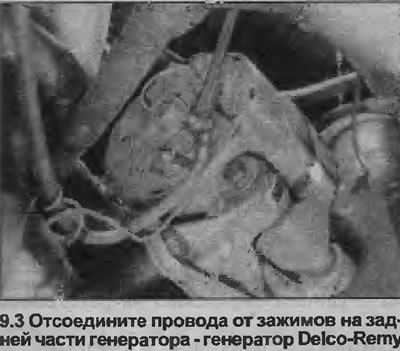

3. Отсоедините электропроводку на задней части генератора, запомнив' их расположение (см. иллюстрацию).
4. Снимите при водной ремень (Глава 8).

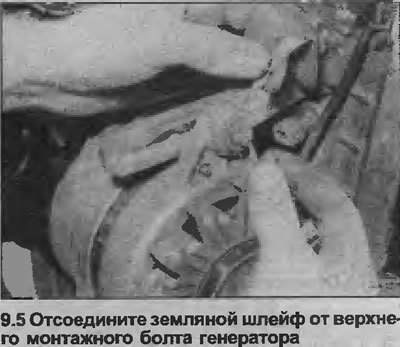

5. Открутите два монтажных болта и гайки, уберите шайбы и втулки, запомнив их расположение. Заметьте место крепления ремня заземления (см. иллюстрацию).
6. Извлеките генератор.
Установка
7. Производите установку в обратной последовательности, уделив внимание следующему.
8. Зажмите земляной шлейф верхним монтажным болтом.
9. Установите и натяните приводной ремень (Глава 8).
Генераторы "компактной" серии
Снятие
10. Отсоедините от аккумулятора отрицательный провод.
11. Снимите магистраль входного воздуха и, если необходимо для улучшения доступа, сборку воздушного фильтра.
Оригинал выложен на портале www.AutoInstruction.ru
12. Отметьте направление вращения приводного ремня генератора мелом.
13. Гаечным ключом или гнездом за шестигранник поверните ролик автоматического натяжения по часовой стрелке (если смотреть с правой стороны автомобиля) и зафиксируйте его в этом положении. Ослабив натяжение приводного ремня, снимите его со шкива генератора, затем позвольте механизму натяжения вернуться в первоначальное положение.
14. Отсоедините электрическую проводку на задней части генератора.
15. Открутите и снимите болт нижнего крепления генератора, ослабьте оба верхних болта, которые крепят кронштейны генератора к двигателю.
16. Открутите и снимите оба болта, которые крепят генератор к крепежным кронштейнам, отмечая расположение болтов, так как они имеют различную длину. Снимите генератор с двигателя.
Установка
17. Производите установку в обратной последовательности. Зажмите монтажные болты усилием затяжки, регламентированным Спецификациями, и установите приводной ремень, как описано в Главе 8.
