Снятие
Снимите генератор в сборе.
- 1. Генератор в сборе
- 2. Гайка крепления шкива генератора
- 3. Шкив генератора
- 4. Шайба
- 5. Передняя часть корпуса
- 6 Передний подшипник
- 7. Статор
- 8. Ротор
- 9. Вентилятор
- 10. Задняя часть корпуса
- 11. Выпрямительный блок
- 12. Крышка
- 13. Регулятор напряжения, держатель щеток
Подготовительные работы
Перед непосредственным снятием генератора нужно выполнить следующие работы:
- отсоединить отрицательную клемму АКБ;
- отсоединить разъем датчика температуры впускного воздуха (IAT);

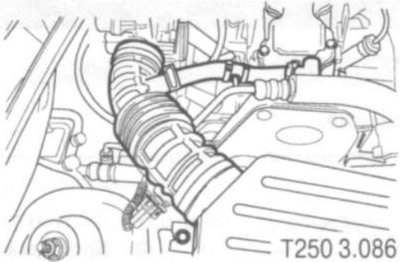

- снять хомуты крепления и патрубок подачи впускного воздуха (см. рис. Т250 3.086);

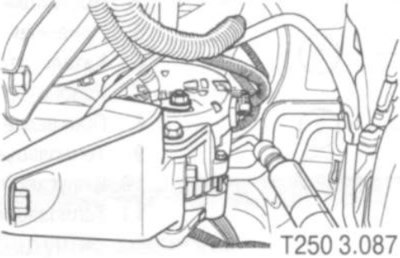

- снять гайку разъема АКБ с генератора (см. рис Т250 3.087);

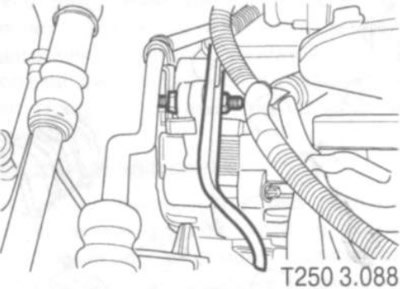

- открутить винт крепления скобы генератора (см. рис. Т250 3.088);
- снять вспомогательный приводной ремень;
- открутить гайку и снять болт крепления генератора.
Разборка

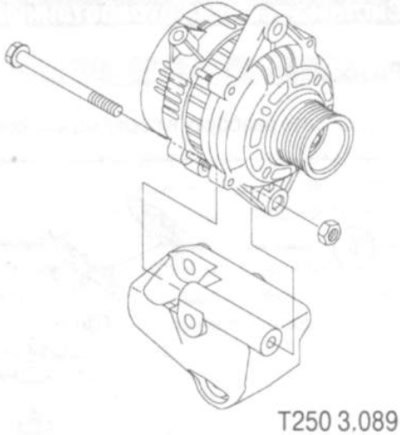

Произведите разборку в порядке, указанном на рисунке (см. рис. Т250 3.090).
Сборка
Сборка производится в порядке, обратном разборке.
Установка
Установка производится в порядке, обратном снятию.
Моменты затяжки
| Элемент системы | Момент затяжки |
| Гайка болта крепления генератора | 25 Нм |
| Гайка крепления разъема АКБ | 15 Нм |
