Генератор работает от коленчатого вала через клиново-ременную передачу. При этом ротор вращается а стационарной обмотке статора с примерно удвоенной по отношению к двигателю скоростью.
Ток протекает по обмотке возбуждения через угольные щетки и контактные кольца. При этом образуется магнитное поле. Положение магнитного поля по отношению к обмотке статора постоянно изменяется в соответствии с вращением ротора. Благодаря этому производится переменный ток.
Так как аккумулятор может заряжаться только постоянным током, выпрямитель на диодной плате преобразует переменный ток в постоянный. Регулятор напряжения изменяет значение тока заряда путем включения и отключения обмотки возбуждения в соответствии со степенью заряженности аккумулятора. Одновременно регулятор напряжения поддерживает постоянное значение рабочего напряжения на уровне около 14 В независимо от числа оборотов.
Внимание: В отличие от генераторов постоянного тока ни в коем случае не давать работать генератору переменного тока без аккумулятора.

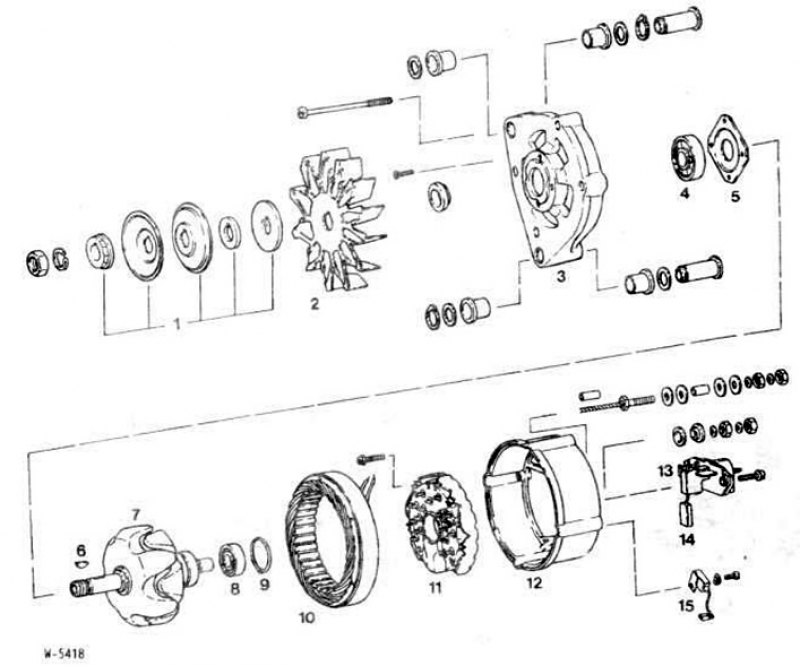

1. Ременной шкив; 2. Крыльчатка вентилятора; 3. Передняя часть корпуса; 4. Приводной подшипник; 5. Крышка; 6. Шпонка; 7. Ротор; 8. Радиальный шарикоподшипник задний; 9. Кольцо круглого сечения; 10. Статор; 11. Плата диодов; 12. Задняя часть корпуса; 13. Регулятор напряжения; 14. Комплект угольных щеток; 15. Конденсатор фильтра радиопомех
