Тип Delco-Remy (кроме "компактного")
Снятие
1. Снимите генератор, как описано в Главе 9.
2. Прочертите линию совмещения кожухов.

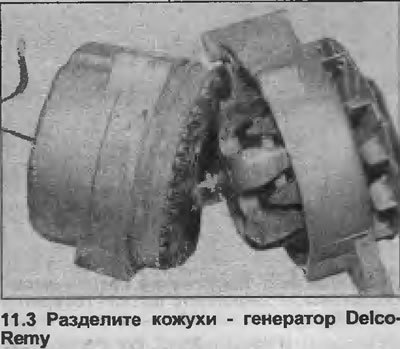

3. Открутите три стяжных болта, снимите кожух стороны привода и ротор со второй половины кожуха и статора (см. иллюстрацию).

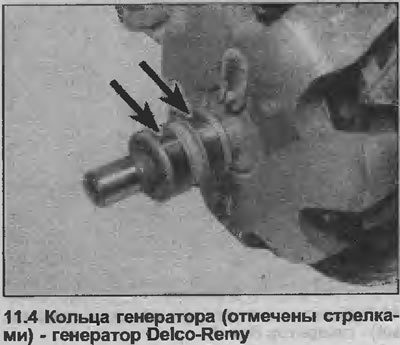

4. Проверьте состояние колец генератора, при необходимости очистите их тканью или очень мелкой наждачной бумагой (см. иллюстрацию).

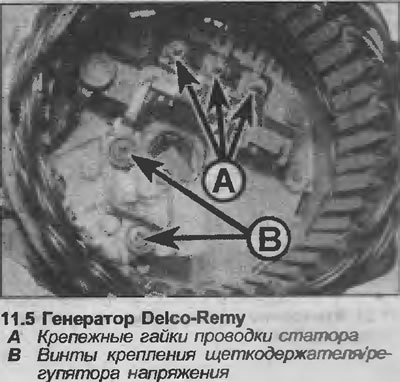

5. Открутите и снимите три гайки и шайбы, крепящие проводку статора к выпрямителю, снимите сборку статора (см. иллюстрацию).
6. Открутите винт и поднимите диодную сборку.
7. Открутите два винта, крепящие щеткодержатель и регулятор напряжения к кожуху с кольцом скольжения, снимите сборку щеткодержателя. Заметьте расположение изоляционных шайб под головкой винта.
8. Проверьте, чтобы щетки свободно двигались в направляющих, и чтобы их длина была в пределах, данных в Спецификациях. Если Вы сомневаетесь относительно состояния щеток, лучше заменить их.
9. Чтобы установить новые щетки, распаяйте контакты старых щеток от щеткодержателя, и припаяйте на их место новые.
10. Проверьте, чтобы новые щетки свободно двигались в направляющих.
Установка
11. Перед установкой сборки щеткодержателя, закрепите щетки в фиксированном положении, используя кусок провода или сверло.
12. Установите сборку щеткодержателя так, чтобы провод или сверло выступили наружу через паз в кожухе с кольцом скольжения, зажмите винты крепления.
13. Установите диодную сборку и сборку статора в кожух, закрутите винты и гайки.
(Текст взят с портала проекта: www.Autoinstruction.ru)
14. Соберите кожухи с ротором вместе, выровняв предварительно сделанные метки. Вставьте и зажмите три стяжных болта.

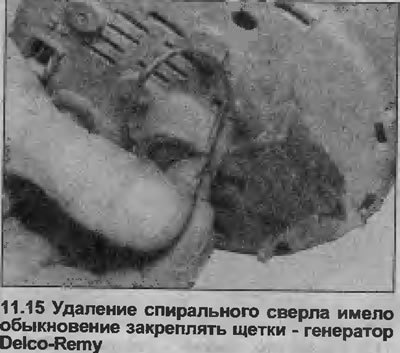

15. Извлеките провод или сверло из паза в кожухе с кольцом скольжения так, чтобы щетки опирались на кольца генератора ротора (см. иллюстрацию).
16. Установите генератор, как описано в Главе 9.
Генератор типа Bosch
Снятие
17. Отсоедините главный воздухопровод от воздушного фильтра, воздушного блока или корпуса дросселя, в зависимости от модели, и снимите это для улучшения доступа.
18. Отсоедините электропроводку аккумулятора.
19. Если требуется для улучшения доступа, генератор можно удалить, как описано в Главе 9.

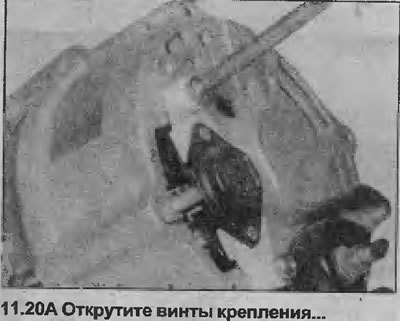

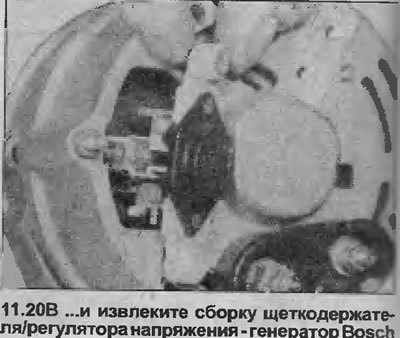

20. Открутите два винта крепления, извлеките сборку щеткодержателя/регулятора напряжения (см. иллюстрации).

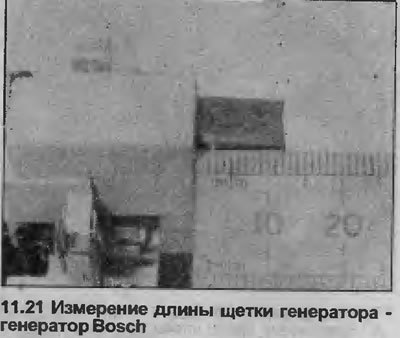

21. Проверьте, чтобы щетки свободно двигались в направляющих, и чтобы длина щеток была в пределах, данных в Спецификациях (см. иллюстрацию).
Если Вы сомневаетесь относительно состояния щеток, лучше заменить их следующим образом.
22. Отпаяйте провод щетки от щеткодержателя. Снимите щетку. То же сделайте с оставшейся щеткой.
Установка
23. Обратите внимание, что всякий раз при установке новых щеток, также необходимо устанавливать и новые пружины.
24. Установите новые пружины в щеткодержатель, вставьте новые щетки, и проверьте, чтобы они свободно двигались в направляющих. Если они заедают, слегка подточите их мелким напильников или наждачной бумагой.
25. Припаяйте концы проводов щеток к щеткодержателю, следите за тем, чтобы не припой не попал на скрученный провод.

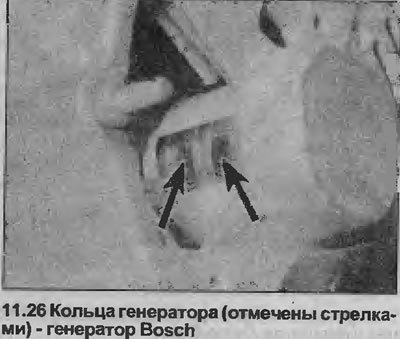

26. Проверьте состояние колец генератора, если необходимо очистите их тканью или очень мелкой наждачной бумагой (см. иллюстрацию).
27. Установите сборку щеткодержатели регулятора напряжения, зажмите винты крепления.
28. Где необходимо, установите генератор, как описано в Главе 9.
29. Повторно соедините проводку аккумулятора.
30. Установите главный воздухопровод.
Delco-Remy "компактный"
Снятие
31. Снимите генератор, как описано в Главе 9.
32. Снимите пластиковую крышку с задней части генератора.
33. Открутите два болта, крепящие щеткодержатель к задней части генератора, один болт также крепит конденсатор подавления помех.
34. Снимите конденсатор подавления помех, затем извлеките щеткодержатель, отмечая положение плоского разъема на боку.
35. Проверьте, чтобы щетки свободно двигались в держателях, и чтобы длина щетки была в пределах, данных в Спецификациях. Если Вы сомневаетесь относительно состояния щеток, лучше заменить их.
36. Проверьте состояние колец генератора, очистите их тканью или мелкой наждачной бумагой.
Установка
37. Установка щетки проводится в обратном порядке.
