2. Отверните три гайки крепления задней крышки, гайку и изолятор электрического контакта и снимите заднюю крышку.
Рис. 18.2 Сборка генератора 1 - контакт; 2 - задняя крышка; 3 - держатель щеток; 4 - регулятор; 5 - выпрямитель; 6 - задний корпус; 7 - корпус подшипника; 8 - изолятор; 9 - щетки; 10 - задний подшипник; 11 - держатель подшипника; 12 - передний подшипник; 13 - гайка шкива; 14 - шкив; 15 - корпус статора; 16 - стяжной болт; 17 - ротор; 18 - проставка.
3. Отверните пять болтов крепления регулятора и держателя щеток.
Рис. 18.3. Винты крепления регулятора и держателя щеток
Информация скопирована с сайта (AutoInstruction.ru)
4. Снимите держатель щеток и регулятор.

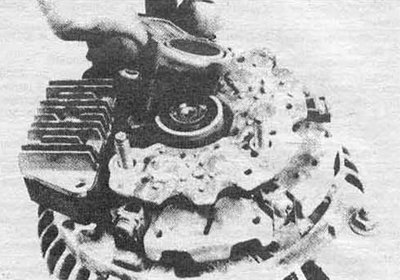

Рис. 18.4 Снимите держатель щеток, затем регулятор
Если вы меняете регулятор, переходите к шагу 8, если щетки — к шагу 5.
5. Измерьте длину щеток и сравните ее с минимально допустимой. Если она меньше допуска, замените щетки.
6. Проверьте плавность хода щеток в держателе.
7. Установите держатель, нажав на щетки маленькой отверткой.
8. Установите винты крепления регулятора и держателя.
9. Установите заднюю крышку и плотно затяните гайки.
10. Соберите электроконтакт В.
11. Установите генератор на двигатель (см. Раздел 17).
