Примечание: На некоторых моделях может желательно снять генератор, как описано в Главе 7, из-за ограниченного доступа.
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите два винта и достаньте щеткодержатель и регулятор напряжения из задней части генератора (фото).
3. Измерьте длину щеток (фото). Если они изношены ниже минимальной длины, их необходимо заменить следующим образом.
4. Зажмите провода щетки плоскогубцами и отпаяйте от щеткодержателя. Извлеките две щетки.
5. Вставьте новые щетки и проверьте, что они свободно двигаться в их направляющих. Если они приклинивают, слегка отполируйте очень мелким напильником.
6. Припаяйте провод щетки к концам щеткодержателя, соблюдая осторожность, чтобы припой не попал на скрученный провод.
7. Всякий раз, когда устанавливаются новые щетки, необходимо также устанавливать новые пружины.
8. Очистите контактные кольца генератора смоченной бензином тканью.
9. Установка проводится в обратной последовательности.

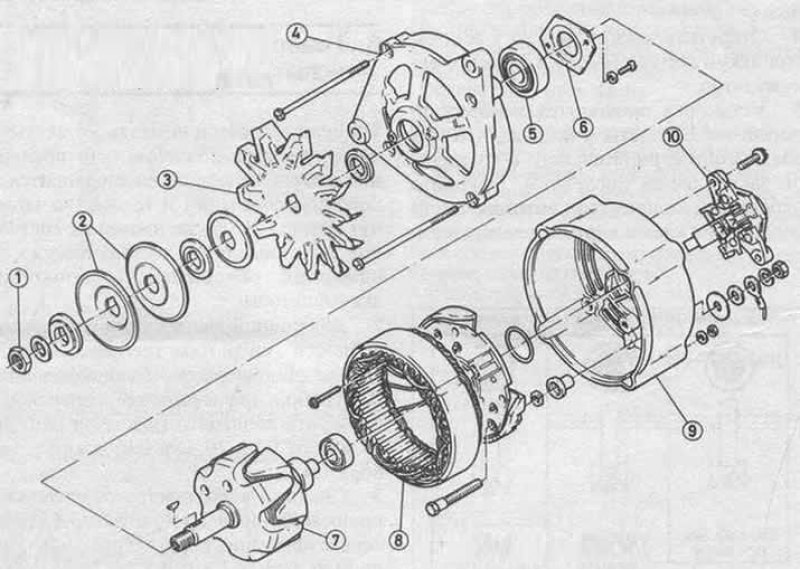

Вид генератора Bosch (глава 8): 1. Гайка; 2. Шкив; 3. Вентилятор; 4. Боковая крышка привода; 5. Подшипник; 6. Крепежная пластина; 7. Ротор; 8. Статор; 9. Кожух щеток; 10. Щеткодержатель и регулятор напряжения
