Примечание. Вкладыши для головки шатуна отличаются от вкладыша для крышки шатуна. Обратить внимание на ремонтный размер коленчатого вала.
Проверку величины радиального зазора (0.020—0,055 мм) и замену вкладышей шатунных подшипников коленчатого вала следует проводить аналогично замене вкладышей коренных подшипником, с учетом следующего.
Приготовить приспособления «00.2.590», «00.9.120» и «11.2.110» и вынуть поршни. В крышку (12, см. рис. 3.11) шатуна установить новый стандартный вкладыш (11) с красной маркировкой, в нижнюю головку шатуна(8) установить вкладыш (10) с синей маркировкой (не зависимо от цветной маркировки стержня шатуна).

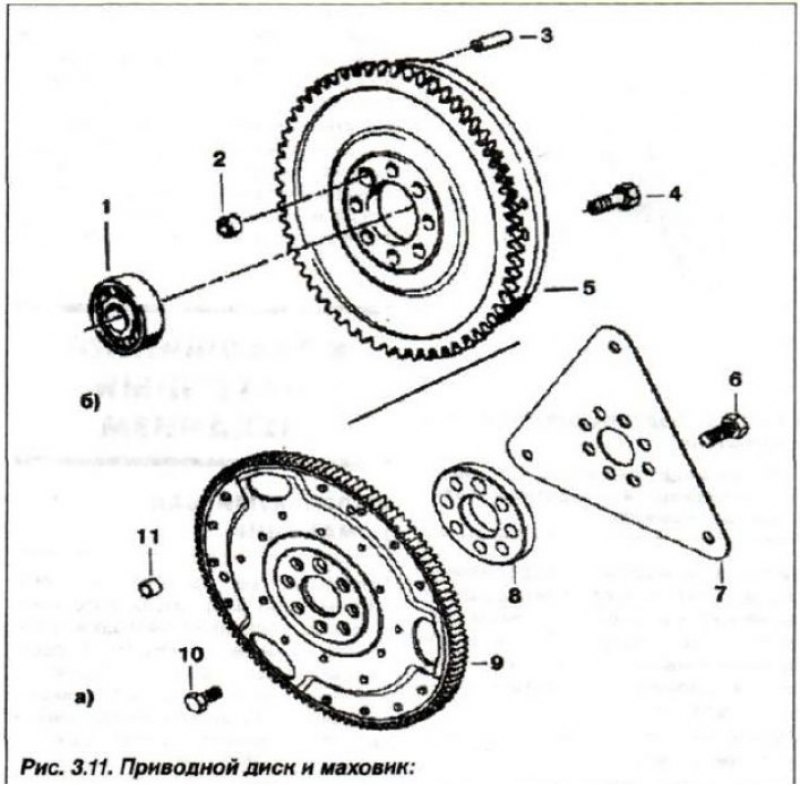

1 - подшипник; 2, 11 - центрирующая втулка (∅14,5); 3 - штифт; 4 - болт (М12х1,5х50); 5 - маховик; 6 - болт (М12x1,5x28); 7 - ведомый диск; 8 - распорная шайба; 9 - зубчатый венец; 10 - болт (М10х17,5)
Установить поршни в блок цилиндров и проверить радиальный зазор (левая стрелка, рис. 3.93) по сплющиванию калибровочной проволоки, между вкладышами и шатунной шейкой, который должен быть в пределах 0,020—0,055 мм.
Для этого установить поршень в положение НМТ. Установить приспособление «00.2.590» (Plastigage PG-1) на очищенную от масла поверхность шатунной шейки коленчатого вала.

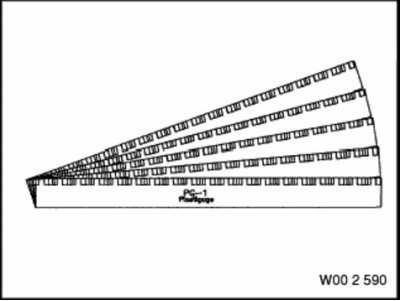

Приспособление 00.2.590
Крышки головки шатуна подобраны в пару с шатуном и разукомплектованию не подлежат. Порядок затяжки болтов крышки шатунного подшипника следующий:
- затянуть моментом 5,0 Км (0,5 кгс·м);
- затянуть моментом 20,0 Нм (20 кгс·м);
- довернуть болты на угол 70°.
Для этой цели использовать старые болты крышек шатунов, для доворота болтов использовать приспособление «00.9.120» или «11.2.110».

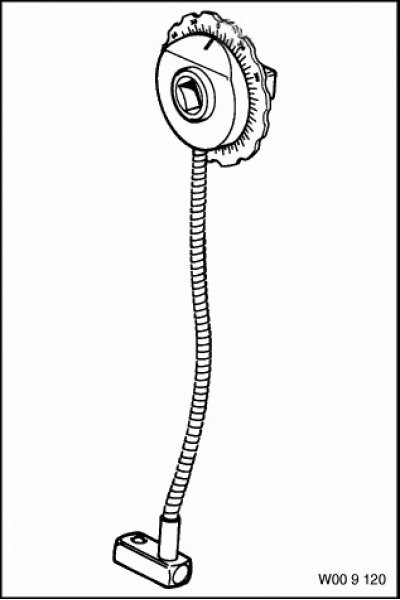

Приспособление 00.9.120
Внимание! При затяжке болтов не допускать смещения шатуна или коленчатого вала.
[Источник расположен на веб-ресурсе: www.autoinstruction.ru]
Снять крышку шатунного подшипника, и измерить радиальный зазор по ширине сплющенной пластиковой калибровочной проволоки (стрелка, см. рис. 3.92) согласно измерительной шкале.
При необходимости для корректировки величины радиального зазора в подшипнике необходимо использовать новые вкладыши подшипников или вкладыши с другой цветной маркировкой. Болты крепления крышек шатунов затянуть в три приема, как указано выше.
