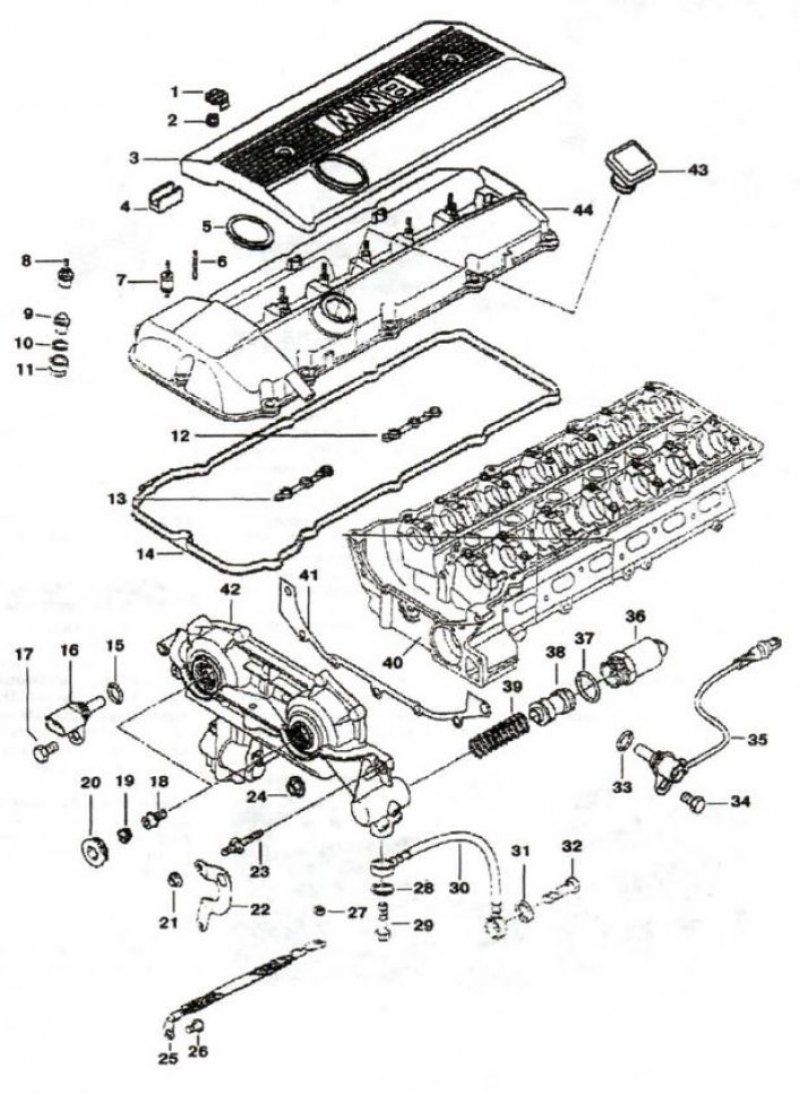

Рис. 3.63. Крышка головки блока цилиндров: 1, 19 - заглушка; 2 - гайка; 3 - защитный кожух; 4 - накладка; 5, 28, 31, 33, 39 - уплотнительное кольцо; 6, 23 - штифт установочный; 7 - резинометаллический шарнир; 8, 9 - колпачковая гайка; 10 - шайба прокладочная; 11 - уплотнитель; 12, 13, 14 - профильная прокладка; 15, 37 - кольцо уплотнительное (17x3); 16, 35 - датчик распределительного вала; 17, 34 - болт (М6х16); 18 - болт прецизионный; 20 - пробка с уплотнительным кольцом; 21 - гака фланца; 22 - крепление; 24 - гайка М6; 25 - перемычка «массы»; 26 - болт (М6х10); 27 - гайка М8; 29, 32 - пустотелый болт; 30 - маслопровод; 36 - ЭМК; 37 - кольцо (17x3); 38 - поршень; 39 - пружина; 40 - головка блока цилиндров; 41 - уплотнитель металлический; 42 - исполнительный узел; 43 - крышка маслоналивной горловины; 44 - крышка головки
Замену уплотнения (12, 13, 14) крышки головки блока цилиндров двигателя необходимо проводить в следующем порядке. Снять верхний защитный звукоизоляционный кожух (3), закрывающий двигатель. Снять катушки зажигания. Освободить из зажимов жгут проводов катушек зажигания и отвести его в сторону.

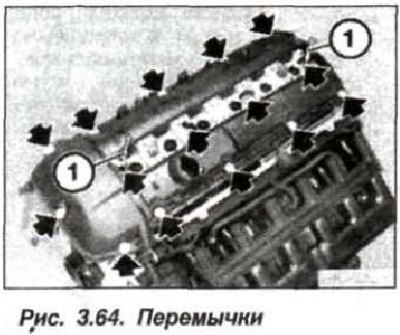

Нажать на фиксаторы и отсоединить шланг системы вентиляции картера двигателя от крышки (44). Снять перемычки (рис. 3.64) соединения с «массой».
Ослабить крепление (15 шт.) крышки головки блока цилиндров, отвернуть их и снять крышку.
Очистить уплотнительные поверхности головки блока цилиндров, крышки головки от остатков старого уплотнения. Для очистки поверхностей использовать шабер из древесины твердых пород (бук, граб, дуб).

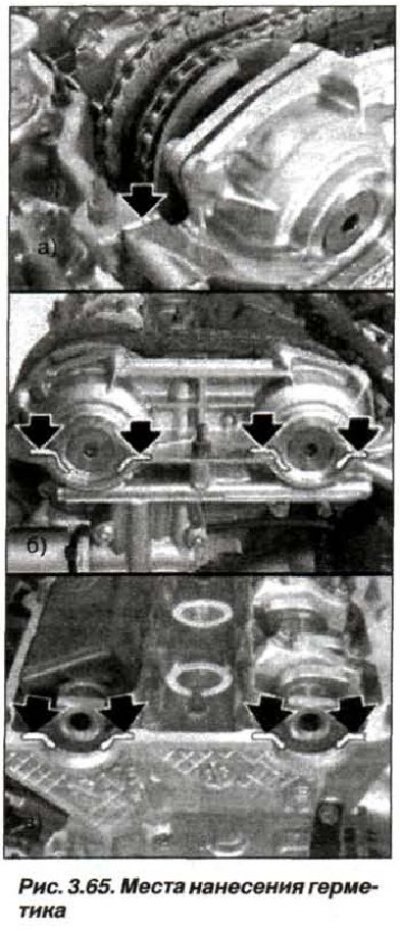

Перед установкой крышки головки, в местах с крушения — между головкой блока цилиндров и исполнительными узлами системы D-VANOS с левой и правой стороны (стрелка, рис. 3.65,а); в местах округления исполнительного узла (стрелки, рис. 3.65,б) и в местах округления задней части головки блока цилиндра (стрелки, рис. 3.65,в) — нанести равномерный тонкий слой герметика типа Drei Bond 1209.

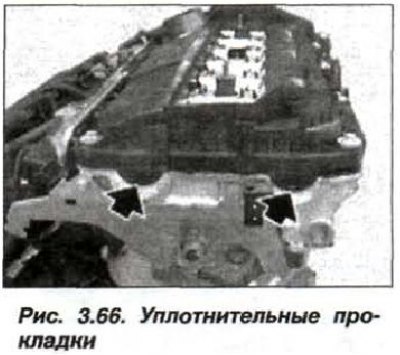

Проверить состояние уплотнительных прокладок и при необходимости заменить их. Убедиться в правильности установки уплотнительной прокладки (стрелки, рис. 3.66) в задней и передней части головки блока цилиндров.
Вставить болты крепления крышки и выровнять ее относительно головки блока цилиндров. Ввернуть все болты (М6) крепления крышки от руки, но не затягивая их окончательно. Проверить выставку крышки, и затянуть болты крепления крышки в порядке крест-накрест, двигаясь от середины к краям.
