Снятие крышки двигателя 1,8 л с турбонаддувом (AVJ)
2. Снимите крышку воздушного фильтра (стрелка).

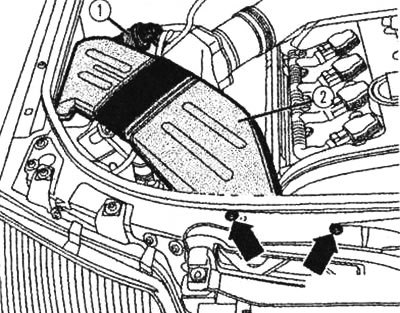

Снятие крышки воздушного фильтра (AVJ)
3. Выверните винты (стрелки). Снимите с воздухопровода 2 электромагнитный клапан N80 для бачка с активированным углем 1. Снимите воздухопровод.

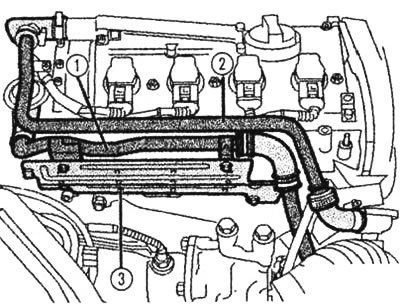

Снятие воздухопровода (AVJ)
4. Снимите трубу 2 системы вентилирования картера. Снимите шланг системы вентилирования картера на крышке головки блока цилиндров. Снимите трубу 1 на комбинированном клапане для вдувания дополнительного воздуха на крышке и на теплозащитном щитке 3. Трубу немного поверните в сторону.

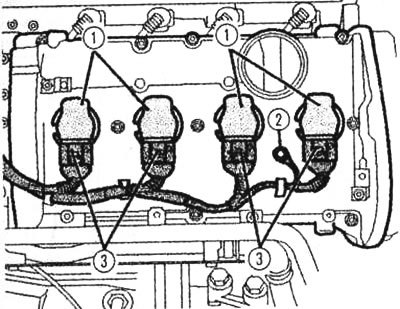

Снятие труб над крышкой головка блока цилиндров (AVJ)
5. Отверните провод для присоединения к корпусу 2. Снимите разъемы 3 и освободите провода. Вытащите катушки зажигания 1 и ослабьте оба пружинящих зажима для крепления верхней части защитного кожуха зубчатого ремня.

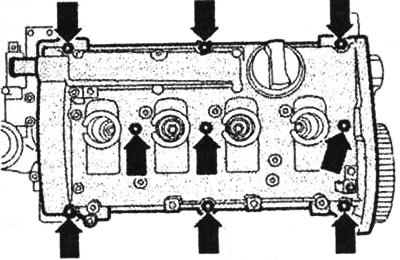

Снятие катушек зажигания (AVJ)
6. Ослабьте гайки (стрелки) на крышке головки блока цилиндров и снимите крышку.
[Весь материал скопирован с сайта: www.Autoinstruction.ru]
Ослабление гаек на крышке головки блока цилиндров (AVJ)
7. Установка осуществляется в обратной последовательности. Во время установки замените все уплотнения и уплотнительные кольца, в случае повреждения поменяйте также уплотнительные прокладки для крышки головки блока цилиндров. Переходы (стрелки) у верхней уплотнительной поверхности головки блока цилиндров снабдите небольшим количеством герметика AMV 174 004 01.
Переход к верхней уплотнительной поверхности головки блока цилиндров (AVJ)
Приворачивание и уплотнение крышки головки блока цилиндров (AVJ)
8. Затяните моментом 10 Нм сначала внутренние гайки крепления крышки головки блока цилиндров, затем затяните крест-накрест внешние гайки. Обратите внимание на правильность посадки защитного кожуха зубчатого ремня. При монтаже труб также следует соблюдать моменты затяжки 10 Нм (шланговые хомуты: 2 Нм).
