В случае верхних крышек это осуществляется относительно просто. Винта и зажимы ослабляются весьма быстро. Сложнее демонтировать нижнюю крышку двигателя — основную звукоизоляцию. Крышка устроена примерно одинаково во всех двигателях, однако без установки автомобиля на козлы в данном случае не обойтись. Если Вы намереваетесь, например, заменить охлаждающую жидкость или масло, то без снятия крышки с нижней стороны двигателя не обойтись.
1. Верхняя крышка двигателя ALZ рабочим объемом 1,6 л состоит из двух частей (1 и 2). Эти части удерживаются с помощью пружинящих креплений, их можно (осторожно!) снять кверху.
Крышка двигателя ALZ рабочим объемом 1,6 л состоит из двух частей (1 и 2). При производстве большинства работ приходится снимать часть 1
2. Для того чтобы снять нижнюю крышку (звукоизоляцию) установите автомобиль на козлы, соблюдая соответствующие меры предосторожности. Ослабьте запорные винты в точках, которые обозначены стрелками.
Для снятия нижней крышки (звукоизоляции) в двигателях AZL необходимо ослабить 12 запорных винтов
3. Если нужно снять и передний держатель (стрелка) звукоизоляции, ослабьте еще три винта.
При снятии нижней крышки ALZ необходимо отвернуть держатель звукоизолирующей крышки (стрелка)
4. Установка осуществляется в обратной последовательности. Поставьте и скрепите верхние крышки. Приверните нижнюю крышку двигателя и опустите автомобиль.
Двигатели ALT и AVJ
1. Верхняя крышка двигателей ALT 2,0 л и AVJ 1,8 л привинчивается. Для того чтобы снять ее, нужно ослабить три болта (или гайки).

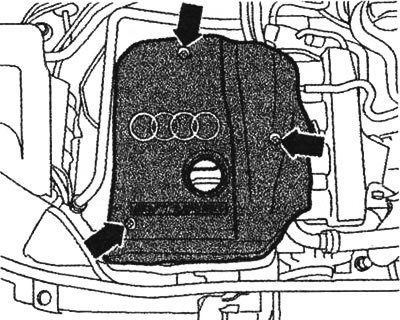

Верхняя крышка для двигателей ALT и AVJ
Двигатели ASN
1. Верхний кожух шестицилиндрового V-образного двигателя ASN 3,0 л состоит из трех частей. При производстве многих работ приходится снимать крышку 1 в правой части моторного отделения (зажимы).
Верхняя правая крышка двигателя ASN
Текст предоставил этот ресурс Autoinstruction
2. Передняя крышка двигателя снимается таким образом (стрелки на рисунке).
Верхняя передняя крышка двигателя ASN

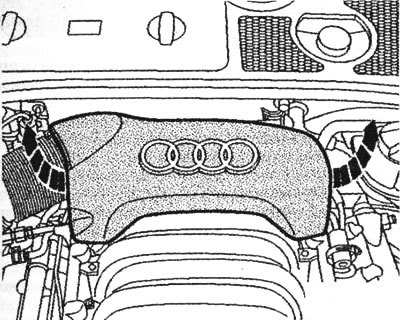

Верхняя задняя крышка двигателя ASN
Двигатели ALT, AVJ и ASN
4. При снятии нижней крышки (звукоизоляция; установите автомобиль на козлы!) необходимо учитывать, оснащен ли автомобиль отопителем независимого действия. Если такой отопитель установлен, сначала на звукоизолирующей крышке выверните винты трубы отопителя (стрелки).
Винты на трубе отопителя
5. После этого выверните запорные винты и снимите нижнюю крышку.
Нижняя звукоизолирующая крышка двигателей ALT, AVJ и ASN
6. Установка осуществляется в обратной последовательности. Поставьте верхние крышки и скрепите или приверните их. Приверните нижнюю крышку двигателя (в случае необходимости также держатель звукоизолирующей крышки) и опустите автомобиль.
