Внимание! Перед заменой вакуумного усилителя необходимо заменить обратный клапан вакуумного трубопровода, т.к. мембрана в усилителе тормозного привода может быть повреждена проникшими парами топлива или имеет место дефект самого обратного клапана. При установке «Стрелка» на обратном клапане должна быть направлена к впускному коллектору.
По окончании работ прокачать тормозную систему.
Конструктивное исполнение вакуумного усилителя тормозов показано на рисунке 11.51.
Замену вакуумного усилителя привода тормозов необходимо проводить в следующем порядке. Снять кронштейн рычага стеклоочистителя, главный тормозной цилиндр, левую нижнюю облицовку панели приборов и облицовку педального механизма.

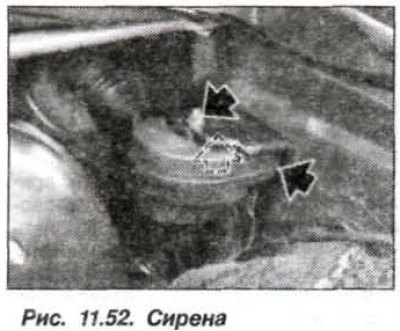

Отсоединить усилитель тормозов от педали тормоза и от перегородки двигательного отсека. Отвернуть болты (стрелки, рис. 11.52) и снять сирену с автономным питанием вместе с держателем. Отжать и отсоединить от электропривода стеклоочистителя его рычажный механизм. Отвести рычажный механизм в сторону.

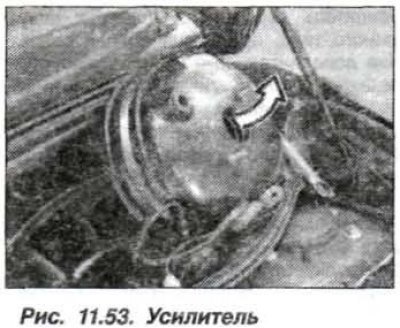

Отсоединить обтекатель и переместить его вверх. Осторожно извлечь усилитель тормозов (стрелка, рис. 11.53) из щитка передка и, наклонив его в сторону двигателя, снять движением вверх.
Установку усилителя следует проводить в обратном порядке, при этом необходимо заменить самоконтрящиеся гайки крепления педального кронштейна и усилителя тормозов к перегородке двигательного отсека и затянуть их моментом 31 Н·м (3.1 кгс·м). Прокачать тормозную систему.
