Внимание! Перед началом работ несколько раз нажать на педаль тормоза, чтобы сбросить разряжение в усилителе тормозов, что облегчит отсоединение вакуумного шланга.
Замену обратного клапана и шланга вакуумного усилителя необходимо проводить в следующем порядке. Снять перегородку отопителя и декоративный кожух.

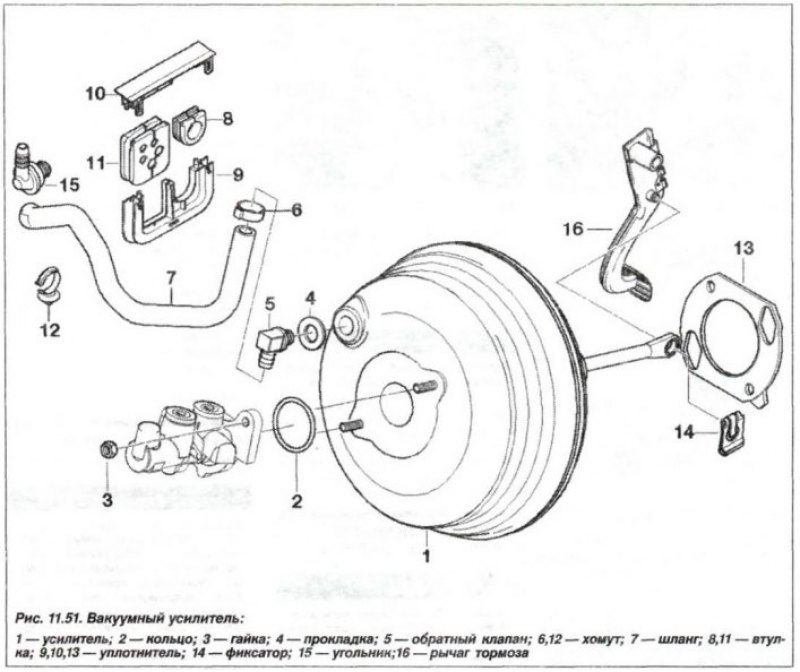

Открыть хомут (6, см. рис. 11.51) крепления шланга, снять обратный клапан с усилителя тормозов и отсоединить его от вакуумного шланга. Снять вакуумный шланг (7), отсоединив его от ресивера или линии вакуумного насоса. Заменить уплотнительную прокладку (4).

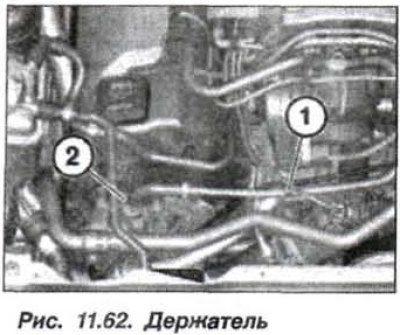

На автомобиле с двигателем «N62» следует дополнительно снять измеритель расхода воздуха, высвободить вакуумный трубопровод из держателя (1, рис. 11.62), раскрыть хомут (2) и отсоединить фасонный шланг. Освободить вакуумный трубопровод из зажимов. При установке вакуумного шлага заменить хомуты.
