Снятие замка передней двери
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Устанавливаем стекло в верхнее положение.
3. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").
4. Крестовой отверткой с торца двери отворачиваем два винта крепления задней направляющей стекла.
5. Выводим направляющую вниз из паза стойки рамки и отводим направляющую в сторону.
6. Сжав плоскогубцами лепестки держателя тяги, выталкиваем его из отверстия во внутренней панели двери.

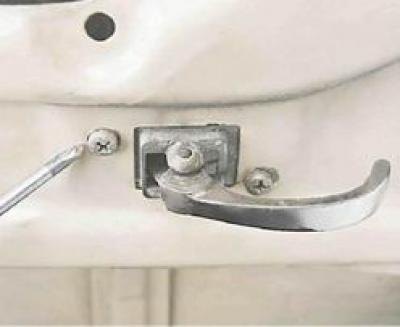

7. Крестовой отверткой отворачиваем два винта крепления внутренней ручки двери.
8. Выталкиваем ручку через технологическое отверстие внутрь двери.
9. Шлицевой отверткой отсоединяем от рычагов замка тягу А личинки и тягу Б кнопки блокировки.

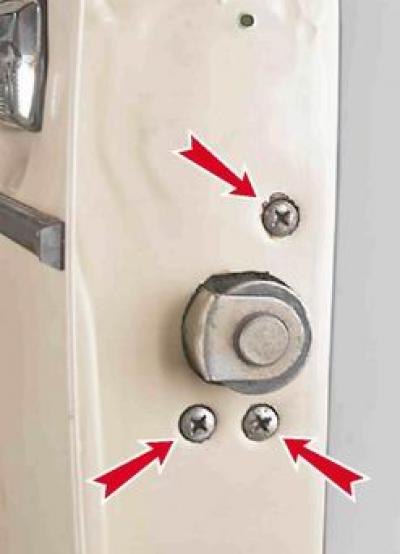

10. Крестовой отверткой отворачиваем три винта крепления замка.
11. Вынимаем замок с тягой и внутренней ручкой из технологического отверстия во внутренней панели двери.
12. Сняв резиновый фиксатор, отсоединяем от рычага замка тягу привода внутренней ручки двери.
Снятие наружной ручки передней двери
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Устанавливаем стекло в верхнее положение.
3. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").
4. Отсоединяем от рычагов замка тяги А и Б (см. выше "Снятие замка передней двери").
Оригинал расположен на ресурсе (www.Autoinstruction.ru)
5. Для доступа к гайкам крепления наружной ручки замка двери, отворачиваем три винта его крепления (см. выше, "Снятие замка передней двери").
6. Торцовым ключом на 8 мм с удлинителем отворачиваем две гайки крепления наружной ручки замка двери.
7. Снимаем ручку, выводя ее вместе с тягой из наружной панели двери. Между ручкой и панелью двери установлена резиновая прокладка.
8. Снимаем уплотнитель наружной ручки двери.
9. Шлицевой отверткой отсоединяем от поводка тягу выключателя замка.
10. Для замены личинки замка выколоткой выбиваем стопорный штифт поводка.
11. Извлекаем штифт и снимаем с личинки поводок.
12. Запоминаем положение пружины и, поддев шлицевой отверткой, снимаем ее.
13. Вынимаем личинку замка из отверстия в ручке.
Установка
1. Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.
2. Установка всех снятых деталей выполняется в обратной последовательности.
