Привод стекла передней двери: 1 - ручка стеклоподъемника; 2 - облицовка с фиксатором; 3 - розетка; 4 - механизм стеклоподъемника; 5 - кронштейн ролика; 6 - винт; 7 - прижимная пластина троса; 8 - кронштейн; 9 - стекло; 10 - трос; 11 - нижний ролик; 12 - болт; 13 - натяжной ролик
Внимание! Если механизм снимаем не для замены, то во избежание схода троса с направляющих желобков барабана подвязываем проволокой две ветви троса в месте, указанном стрелками.Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к TO и ремонту").
2. Снимаем прижимную пластину троса, рукой опускаем стекло до упора и отворачиваем гайку крепления передней направляющей опускного стекла (см. "Стекла передней двери - снятие и установка").

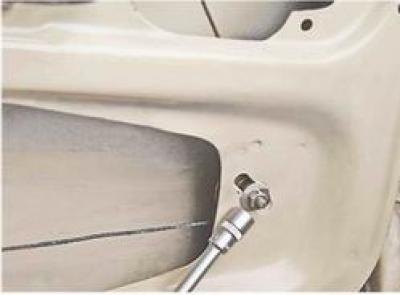

3. Торцовым ключом на 10 мм ослабляем затяжку болта крепления натяжного ролика, сдвигаем его и снимаем трос с нижнего ролика.
4. Снимаем трос с остальных двух роликов.

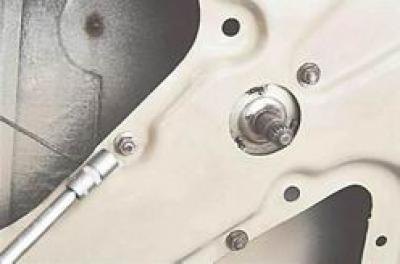

5. Торцовым или накидным ключом на 8 мм отворачиваем три гайки крепления механизма стеклоподъемника.
6. Отворачиваем гайку крепления передней направляющей опускного стекла и, утопив кронштейн направляющей, извлекаем из двери механизм стеклоподъемника.
Установка
1. Смазываем трос пластичной смазкой.
2. Установка механизма стеклоподъемника выполняется в обратной последовательности. Перед регулировкой натяжения троса отвязываем проволоку, фиксирующую трос.
Посмотрите оригинал на портале (AutoInstruction)
3. Перемещением ролика натягиваем трос и проверяем плавность работы привода.
