Схема электрооборудования автомобиля ВАЗ-2105
Открыть большую картинку в новой вкладке »
1. Блок фара. 2. Боковой указатель поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Стартер. 6. Генератор (37.3701). 7. Очиститель фар. 8. Звуковые сигналы. 9. Свечи зажигания. 10. Датчик-распределитель зажигания. 11. Катушка зажигания. 12. Очиститель ветрового стекла. 13. Датчик уровня тормозной жидкости. 14. Датчик контрольной лампы давления масла. 15. Датчик указателя температуры охлаждающей жидкости. 16. Выключатель света заднего хода. 17. Блок управления электропневмоклапаном ЭПХХ. 18. Электродвигатель омывателя ветрового стекла. 19. Электродвигатель омывателя фар. 20. Подкапотная лампа. 21. Выключатель стоп-сигнала. 22. Реле-прерыватель очистителя ветрового стекла. 23. Реле зажигания. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Монтажный блок. 26. Микропереключатель карбюратора. 27. Электропневмоклапан ЭПХХ. 28. Дополнительный резистор электродвигателя отопителя. 29. Электродвигатель вентилятора отопителя. 30. Штепсельная розетка для переносной лампы. 31. Выключатель плафонов освещения салона в стойках дверей. 32. Лампа освещения вещевого ящика. 33. Предохранитель цепи противотуманного света. 34. Выключатель заднего противотуманного света. 35. Выключатель обогрева заднего стекла. 36. Переключатель вентилятора отопителя. 37. Прикуриватель. 38. Выключатель наружного освещения. 39. Выключатель аварийной сигнализации. 40. Выключатель зажигания. 41. Выключатель освещения приборов. 42. Трехрычажный переключатель и выключатель звукового сигнала. 43. Плафон освещения салона. 44. Щиток приборов. 45. Комбинация приборов. 46. Контрольная лампа аварийного давления масла. 47. Контрольная лампа резерва топлива. 48. Контрольная лампа зарядки аккумуляторной батареи. 49. Контрольная лампа стояночного тормоза. 50. Контрольная лампа воздушной заслонки карбюратора. 51. Контрольная лампа уровня тормозной жидкости. 52. Контрольная лампа обогрева заднего стекла. 53. Контрольная лампа заднего противотуманного света. 54. Блок контрольных ламп. 55. Вольтметр. 56. Спидометр. 57. Контрольная лампа габаритного света. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Выключатель контрольной лампы воздушной заслонки карбюратора. 61. Реле-прерыватель контрольной лампы стояночного тормоза. 62. Выключатель контрольной лампы стояночного тормоза. 63. Датчик указателя уровня топлива. 64. Разъем для подключения бара. 65. Задние фонари. 66. Фонари освещения номерного знака. 67. Элемент обогрева заднего стекла. Схема соединений монтажного блока: Р1 - реле включения обогрева заднего стекла; Р2 - реле включения очистителей и омывателя фар; Р5 - реле включения дальнего света фар; Р6 - реле включения ближнего света фар; Перемычка между контактами 85 и 87 (вместо реле Р3 включения звуковых сигналов) 1-17 - номера предохранителей монтажного блока.

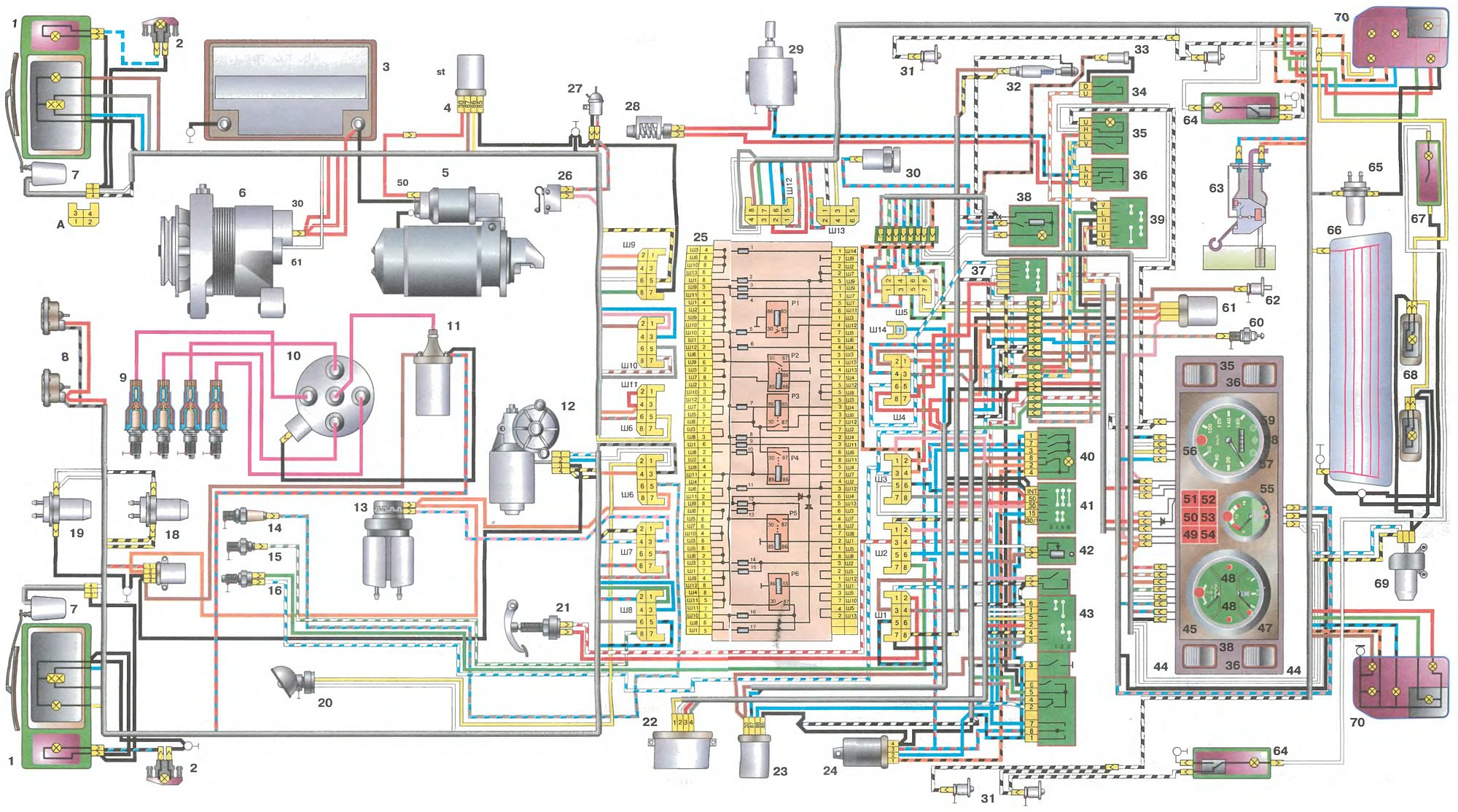

Схема электрооборудования автомобиля ВАЗ-2104
[Оригинал выложен на портале: autoinstruction]
Открыть большую картинку в новой вкладке »
1. Блок фара 2. Боковой указатель поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Стартер. 6. Генератор (37.3701). 7. Очиститель фар. 8. Звуковые сигналы. 9. Свечи зажигания. 10. Датчик-распределитель зажигания. 11. Катушка зажигания. 12. Очиститель ветрового стекла. 13. Датчик уровня тормозной жидкости. 14. Датчик контрольной лампы давления масла. 15. Датчик указателя температуры охлаждающей жидкости. 16. Выключатель света заднего хода. 17. Блок управления электропневмоклапаном ЭПХХ. 18. Электродвигатель омывателя ветрового стекла. 19. Электродвигатель омывателя фар. 20. Подкапотная лампа. 21. Выключатель стоп-сигнала. 22. Реле-прерыватель очистителя ветрового стекла. 23. Реле зажигания. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Монтажный блок. 26. Микропереключатель карбюратора. 27. Электропневмоклапан ЭПХХ. 28. Дополнительный резистор электродвигателя отопителя. 29. Электродвигатель вентилятора отопителя. 30. Штепсельная розетка для переносной лампы. 31. Выключатель плафонов освещения салона в стойках дверей. 32. Лампа освещения вещевого ящика. 33. Предохранитель цепи противотуманного света. 34. Выключатель заднего противотуманного света. 35. Выключатель обогрева заднего стекла. 36. Переключатель вентилятора отопителя. 37. Выключатель очистителя и омывателя заднего стекла. 38. Прикуриватель. 39. Выключатель наружного освещения. 40. Выключатель аварийной сигнализации. 41. Выключатель зажигания. 42. Выключатель освещения приборов. 43. Трехрычажный переключатель и выключатель звукового сигнала. 44. Щиток приборов. 45. Комбинация приборов. 46. Контрольная лампа аварийного давления масла. 47. Контрольная лампа резерва топлива. 48. Контрольная лампа зарядки аккумуляторной батареи. 49. Контрольная лампа стояночного тормоза. 50. Контрольная лампа воздушной заслонки карбюратора. 51. Контрольная лампа уровня тормозной жидкости. 52. Контрольная лампа обогрева заднего стекла. 53. Контрольная лампа заднего противотуманного света. 54. Блок контрольных ламп. 55. Вольтметр. 56. Спидометр. 57. Контрольная лампа габаритного света. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Выключатель контрольной лампы воздушной заслонки карбюратора. 61. Реле-прерыватель контрольной лампы стояночного тормоза. 62. Выключатель контрольной лампы стояночного тормоза. 63. Датчик указателя уровня топлива. 64. Плафоны освещения салона. 65. Электродвигатель омывателя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Плафон освещения задней части салона. 68. Фонари освещения номерного знака. 69. Электродвигатель очистителя заднего стекла. 70. Фонари задние.Схема соединений монтажного блока: Р1 - реле включения обогрева заднего стекла; Р2 - реле включения очистителей и омывателя фар; Р3 - реле включения звуковых сигналов; Р4 - реле включения электродвигателя вентиля-тора системы охлаждения; Р5 - реле включения дальнего света фар; Р6 - реле включения ближнего света фар: 1-17 - номера предохранителей монтажного блока; Ш12 - условный номер штекера.
