Проверка
Для выполнения работы потребуется мультиметр.
1. Снимаем генератор с автомобиля (см. выше "Генератор - снятие и установка").
2. Ветошью очищаем наружную поверхность генератора от грязи.

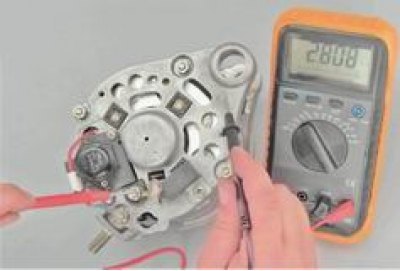

3. Подсоединив положительный щуп омметра к выводу "30", а отрицательный щуп к корпусу генератора, проверяем на "пробой" диоды генератора.
Если омметр показывает сопротивление близкое к нулю, произошел пробой одного или нескольких диодов или замыкание обмотки статора на корпус.

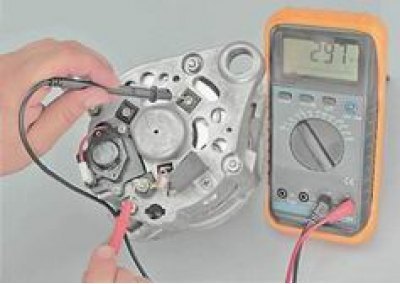

4. Подсоединив положительный щуп омметра к выводу "30", а отрицательный - к одному из болтов крепления выпрямительного блока, проверяем положительные диоды.
Если омметр показывает сопротивление, близкое к нулю, произошел пробой одного или нескольких диодов.

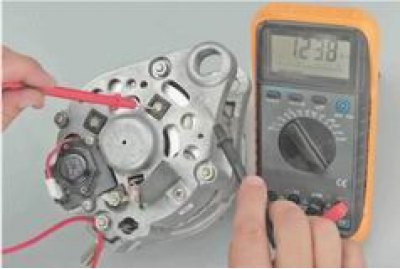

5. Подсоединив положительный щуп омметра к одному из болтов крепления выпрямительного блока, а отрицательный - к корпусу генератора, проверяем на "пробой" отрицательные диоды генератора.
Если омметр показывает сопротивление, близкое к нулю, произошел пробой одного или нескольких диодов.
6. Для проверки конденсатора снимаем его с генератора (см. ниже "Ремонт"). При подсоединении щупов омметра к выводам конденсатора сопротивление должно уменьшиться, а затем постепенно возрасти.
7. Для проверки регулятора снимаем его с генератора (см. ниже "Ремонт"). При нажатии на щетки, они должны свободно перемещаться в пазах, быть подпружиненными. Выступание щеток в свободном состоянии из щеткодержателя должно быть не менее 5 мм, в противном случае заменяем регулятор.
8. Вывод "В" регулятора напряжения соединяем с положительным выводом аккумуляторной батареи, а отрицательный вывод (показан стрелкой A) - с "массой". Вольтметром измеряем напряжение на контактах щеточного узла.
Если напряжение отсутствует, регулятор неисправен.

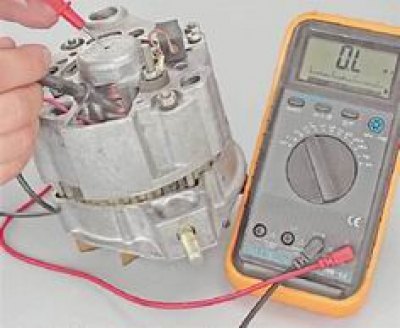

9. Подсоединив один контакт омметра к корпусу, а другой к контактному кольцу ротора, проверяем отсутствие замыкания обмотки ротора на корпус генератора.
Если омметр показывает сопротивление, близкое к нулю, произошло замыкание.
Неисправные ротор, статор, конденсатор или регулятор напряжения необходимо заменить. При неисправности одного диода заменяем выпрямительный блок в сборе.
Ремонт
Для выполнения работы потребуются: двух- или трехзахватный съемник, оправка для выпрессовывания переднего подшипника, оправка для запрессовывания заднего подшипника.

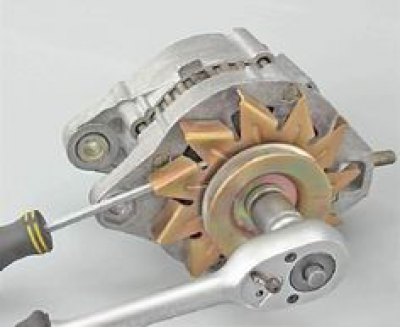

1. Удерживая отверткой ротор от вращения, торцовым ключом на 19 мм отворачиваем гайку крепления шкива и крыльчатки генератора.
2. Снимаем с вала детали шкива, крыльчатку охлаждения генератора, сегментную шпонку и ограничительные шайбы.

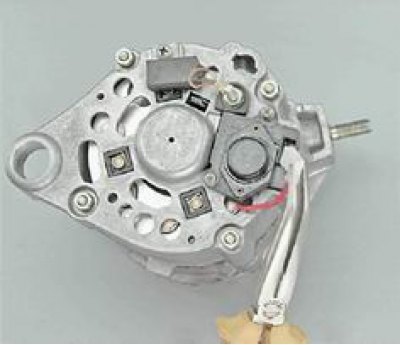

3. Для снятия регулятора напряжения отсоединяем от него колодку провода.

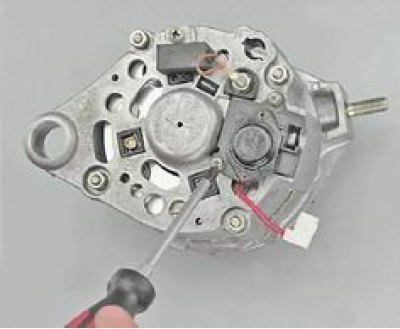

4. Крестовой отверткой отворачиваем два винта крепления регулятора напряжения.
5. Вынимаем регулятор напряжения в сборе с щеточным узлом из корпуса генератора.

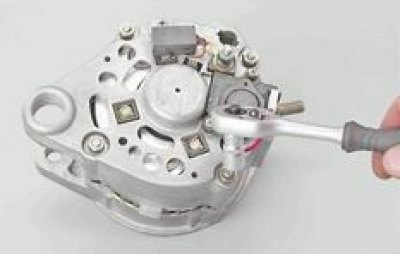

6. Торцовым ключом на 10 мм отворачиваем четыре гайки крепления крышек генератора и вынимаем соединительные болты.

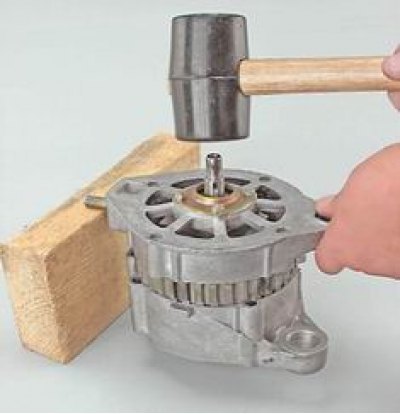

7. Оперев переднюю крышку генератора на деревянный брусок, легкими ударами по валу спрессовываем ее со статора.
8. Снимаем крышку генератора и дистанционную втулку.
9. Проверяем техническое состояние переднего подшипника. Удерживая крышку, покачиваем и поворачиваем в обоих направлениях внутреннее кольцо подшипника. Вращение подшипника должно быть плавным, осевой люфт незначительным. Неисправный подшипник заменяем.

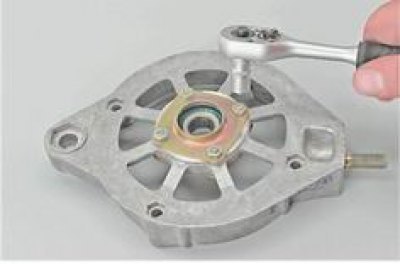

10. При замене переднего подшипника торцовым или накидным ключом на 8 мм отворачиваем четыре гайки. Если гайки не отворачиваются, то стачиваем раскерненные концы болтов.
Внимание! После установки болтов и затягивания гаек концы болтов необходимо раскернить. Если длины болтов не хватает для их раскернивания, то болты заменяем новыми.

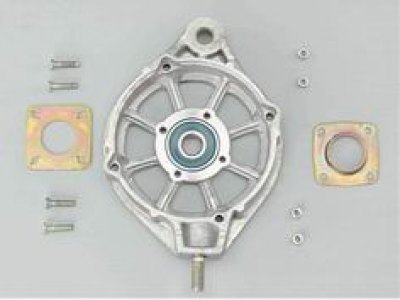

11. Вынимаем болты и снимаем внутреннюю и внешнюю шайбы крепления подшипника.

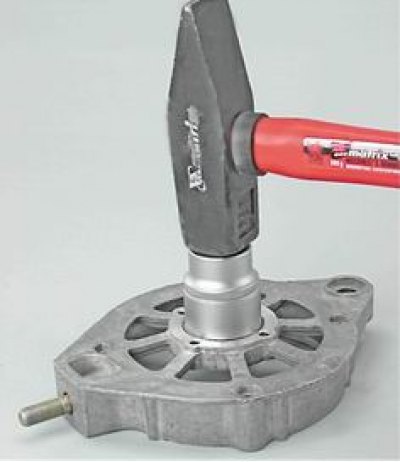

12. Подходящей по диаметру оправкой выпрессовываем подшипник.

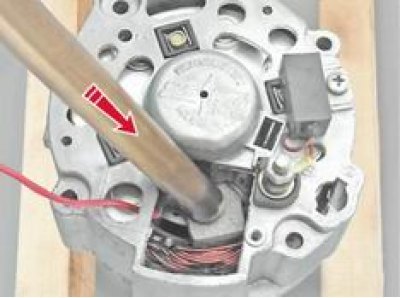

13. Оперев края задней крышки генератора (например на два деревянных бруска), выколоткой из мягкого метала выбиваем ротор.
14. Проверяем техническое состояние заднего подшипника. Качение подшипника должно быть плавным, осевой люфт - незначительным. При быстром вращении наружного кольца не должно быть сильного шума. Неисправный подшипник заменяем.

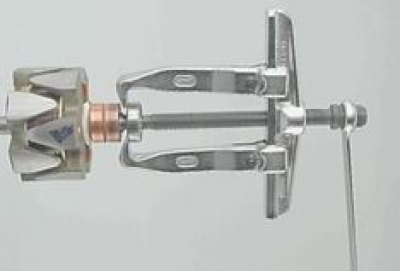

15. При необходимости замены подшипника съемником спрессовываем его с вала ротора.

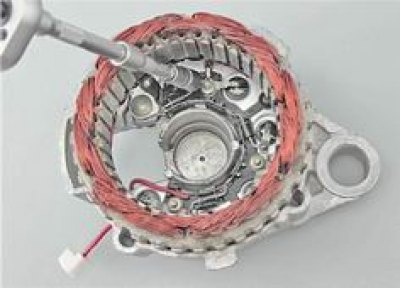

16. Торцовым ключом на 8 мм с удлинителем отворачиваем три гайки крепления выпрямительного блока и выводов обмотки статора.

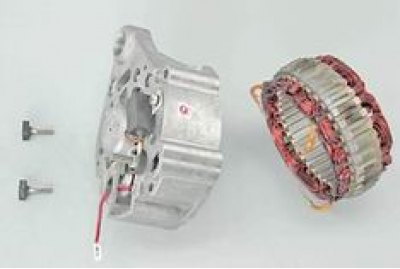

17. Вынув два болта, извлекаем статор из крышки.
Изоляция проводов обмотки статора должна быть без следов перегрева.

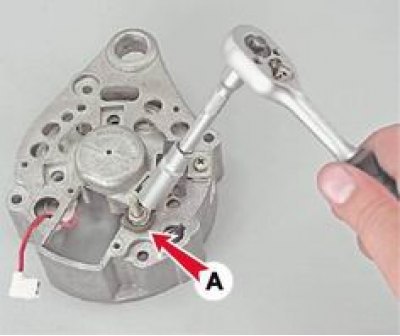

18. Торцовым ключом на 10 мм с глубокой головкой отворачиваем гайку вывода "30" и снимаем изолирующую шайбу A.

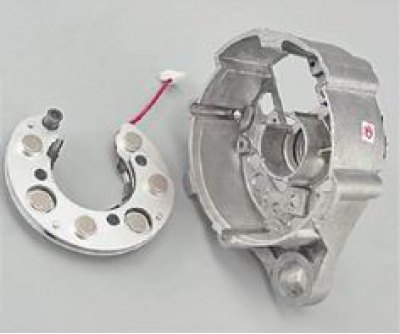

19. Снимаем выпрямительный блок.

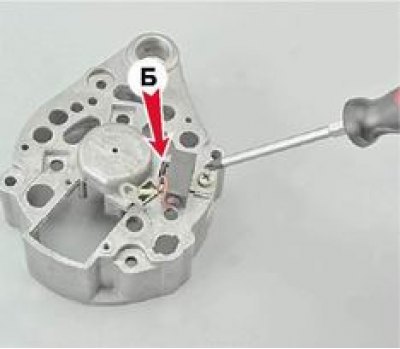

20. Крестовой отверткой отворачиваем винт крепления конденсатора и снимаем его. Извлекаем из отверстия в крышке третий болт Б крепления выпрямительного блока.
Сборка
1. Очищаем детали генератора от грязи и пыли, продуваем сжатым воздухом, металлические детали (кроме подшипников) промываем уайт-спиритом или керосином.

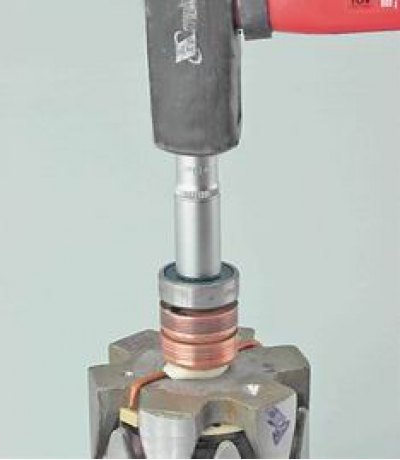

2. Оправкой, совпадающей по диаметру с внутренним кольцом, легкими ударами напрессовываем новый подшипник на ось ротора.
3. Проверяем посадочные отверстия подшипников в крышках. Отверстия не должны быть деформированы, на их поверхностях должны отсутствовать задиры. При необходимости надфилем или шабером восстанавливаем фаску кромок отверстий. Треснувшие крышки заменяем.
4. Несоосность отверстий в проушинах крышек генератора должна быть не более 0,4 мм. При сборке, для взаимной ориентации крышек, используем крепежный болт и буферную втулку.
5. Сборка генератора выполняется в обратной последовательности.
