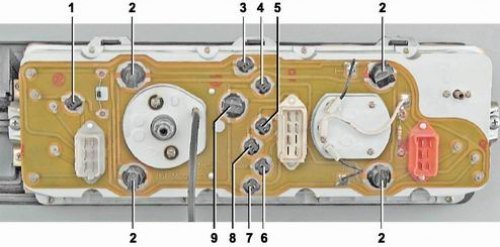

Расположение ламп на щитке приборов: 1 - контрольная лампа резерва топлива (A 12-1,2 (W1,2W); 2 - лампы подсветки комбинации приборов (AMH 12-3-1 (T3W); 3 - контрольная лампа включения указателей поворота (A 12-1,2 (W1,2); 4 - контрольная лампа неисправности двигателя (A 12-1,2 (W1,2); 5 - контрольная лампа включения наружного освещения (A 12-1,2 (W1,2); 6 - контрольная лампа недостаточного давления масла (A 12-1,2 (W1,2); 7 - контрольная лампа включения стояночного тормоза (A 12-1,2 (W1,2); 8 - контрольная лампа включения дальнего света фар (A 12-1,2 (W1,2); 9 - контрольная лампа заряда аккумуляторной батареи (A 12-1,2 (W1,2)
Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").

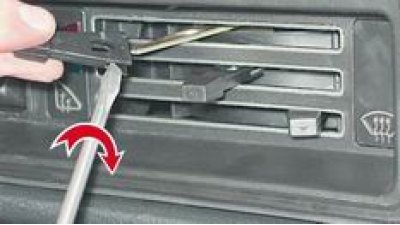

3. Подеваем шлицевой отверткой и снимаем рукоятки с рычагов управления отопителем.

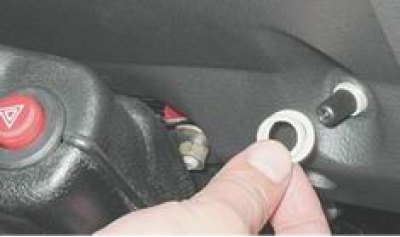

4. Отворачиваем гайку крепления рукоятки сброса показаний счетчика суточного пробега. Снимаем гайку с шайбой и проталкиваем рукоятку в пространство за панелью.

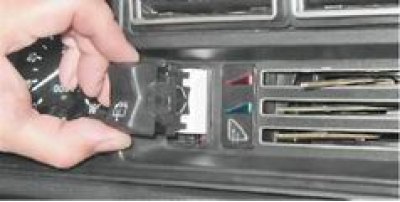

5. Снимаем выключатель стеклоочистителя и омывателя стекла задней двери багажного отделения (см. "Клавишные выключатели - замена").

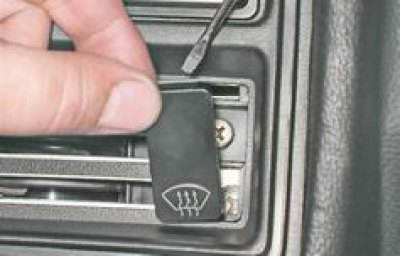

6. Тонкой шлицевой отверткой поддеваем и снимаем заглушку самореза крепления щитка, расположенную с правого края блока рычагов управления системой вентиляции и отопления салона.

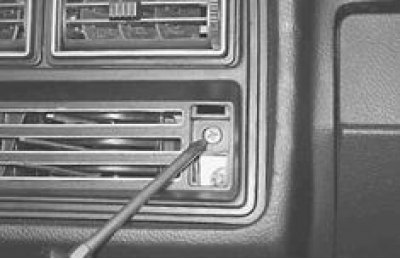

7. Крестовой отверткой отворачиваем саморез.

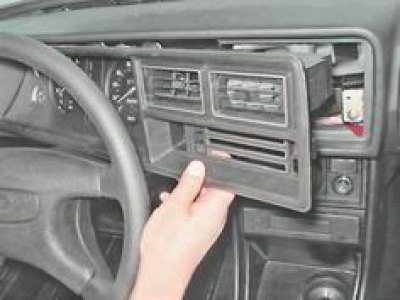

8. Вынимаем щиток из панели.

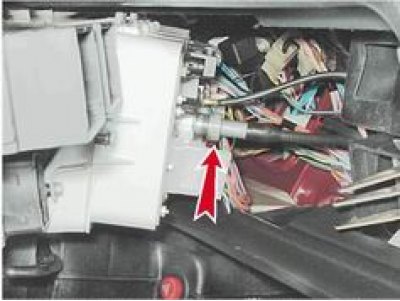

9. Отворачиваем накидную рифленую гайку троса привода спидометра и отсоединяем трос.

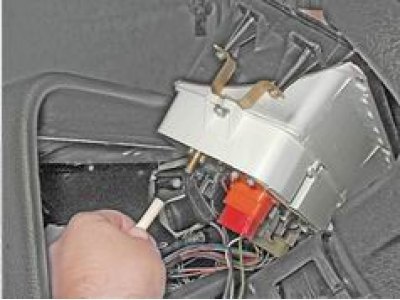

10. Снимаем со штуцера эконометра шланг подвода разрежения.

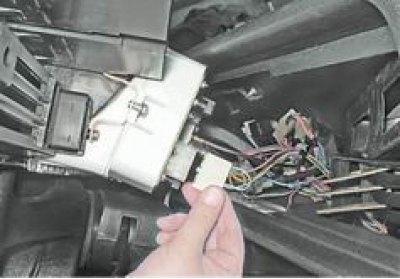

11. Отсоединяем от комбинации приборов три цветные колодки разъемов проводов.
[Информация представлена на сайте: Autoinstruction.ru]
12. Снимаем щиток приборов.
Замена лампы подсветки комбинации приборов

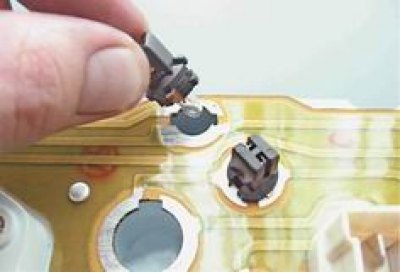

1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.
2. Нажав и повернув на 90°, вынимаем лампу.
Замена ламп блока сигнализаторов

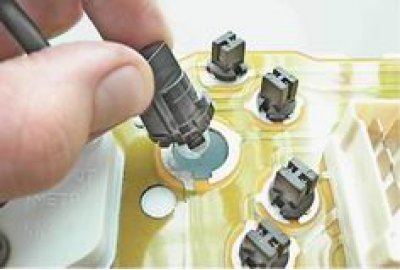

1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.
2. Заменяем лампу вместе с патроном.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
