Общая информация
При замене ламп не забывайте следующие простейшие правила:
- a) Прежде чем приступать к работе обязательно отсоединяйте отрицательный провод от батареи;
- b) Помните, что только что колба лампы остается горячей в течение еще некоторого времени после отключения последней;
- c) В обязательном порядке проверяйте состояние обоих контактов патрона ламы. В случае необходимости зачистите контакты, удалив с них следы окисления;
- d) При установке ламп с цоколем байонетного типа (см. Спецификации) следите за надежностью электрического контакта клеммных соединений;
- e) Следите, чтобы сменные лампы по номинальной мощности потребления соответствовали вышедшим из строя (особенно при замене ламп головных или противотуманных фар).
Головные фары
В головных фарах используются две лампы, доступ к которым возможен с задней стороны сборки. Наружная лампа (расположенная ближе к крылу автомобиля) обеспечивает ближнее освещение, внутренняя - дальнее. Замена обеих ламп производится в одинаковой манере.
1. Откройте капот.
2. Отпустите фиксатор и снимите крышку с задней стороны блок-фары.
3. Отсоедините электропроводку от задней части патрона подлежащей замене лампы (провод красного цвета). Сожмите стопорные язычки и отпустите пружинный фиксатор крепления сборки лампы с патроном в задней части блок-фары.
- Вверху — Контактный разъем электропроводки и пружинный фиксатор крепления патрона лампы дальнего света
- Внизу — Контактный разъем электропроводки и пружинный фиксатор крепления патрона лампы ближнего света
- 1 и 2 — стопорные язычки пружинного фиксатора

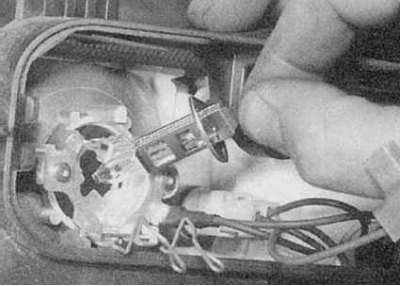

4. Извлеките сборку лампы с патроном из блок-фары.
5. Старайтесь не прикасаться к колбе новой лампы голыми руками, - пользуйтесь салфеткой или чистой ветошью. Оставляемые пальцами на стекле жировые пятна приводят к снижению интенсивности освещения и сокращению срока службы лампы. Случайно оставленные следы удалите пропитанной метиловым спиртом ветошью.
6. Установите сборку новой лампы. Проследите за правильностью попадания стопорных язычков в пазы патронной сборки. Зафиксируйте сборку пружинным фиксатором и подсоедините к ней электропроводку.
7. Установите на место пластмассовую заднюю крышку блок-фары, проследив за правильностью ее посадки.
Передние габаритные огни
1. Откройте капот.
2. Отпустите фиксатор и снимите крышку с задней стороны головной блок-фары.
3. Лампа габаритного огня расположена между двумя лампами головного освещения.

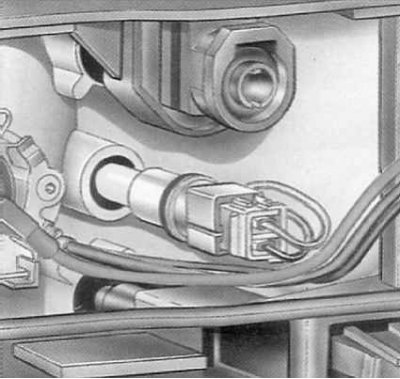

4. Поверните патрон лампы на четверть оборота против часовой стрелки и извлеките сборку лампы с патроном из блок-фары.
5. Лампа имеет нажимную посадку в патроне.
6. Замените лампу и установите сборку патрона в блок-фару. Действуйте в порядке, обратном порядку демонтажа.
Передние указатели поворотов
1. Откройте капот.

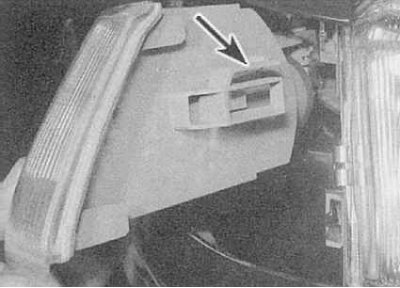

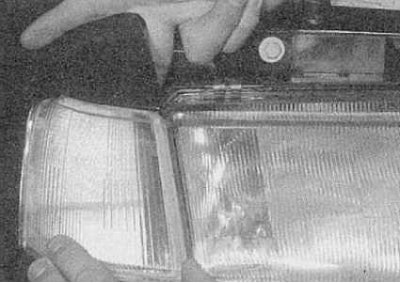

2. С внутренней стороны крыла отпустите крепежный фиксатор и вытолкните сборку указателя поворота из крыла вперед (стрелкой показан крепежный фиксатор).
 |
 |

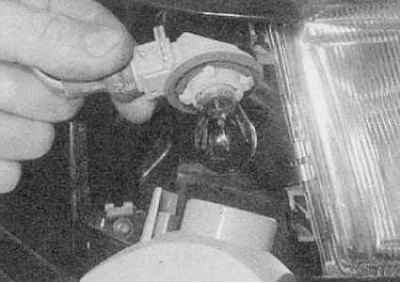

3. Поверните патронную сборку против часовой стрелки и извлеките ее из сборки указателя.
4. Лампа оборудована цоколем байонетного типа.
5. Замените лампу и установите патронную сборку и указатель на свои штатные места. Действуйте в порядке, обратном порядку демонтажа.
Боковые повторители передних указателей поворота

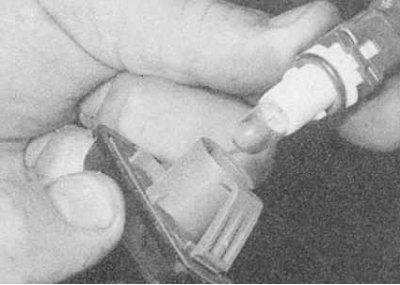

1. Сдвиньте сборку повторителя вперед и высвободите ее из кузовной панели.

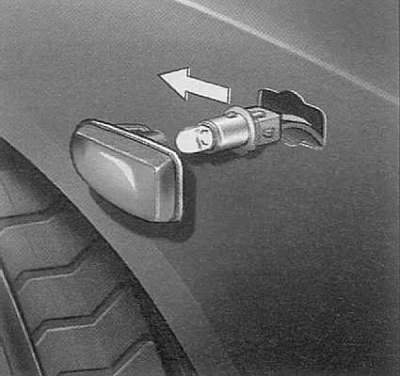

2. Поверните патронную сборку против часовой стрелки и высвободите ее из сборки повторителя.
3. Лампа имеет нажимную посадку в патроне.
4. Замените лампу и установите повторитель на свое штатное место. Действуйте в порядке, обратном порядку демонтажа.
Передние противотуманные фары
1. Снимите фару (см. Снятие и установка внешних осветительных и сигнальных приборов).
2. Поверните заднюю крышку фары на четверть оборота против часовой стрелки и снимите ее.

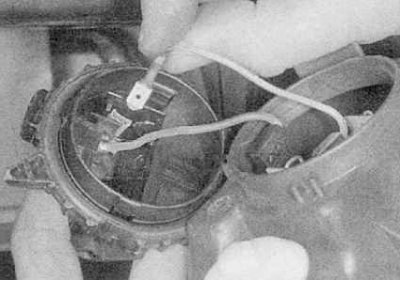

3. Отсоедините электропроводку лампы от контакта на крышке.
4. Отожмите стопорные язычки и отпустите пружинный фиксатор крепления патронной сборки в задней части фары.

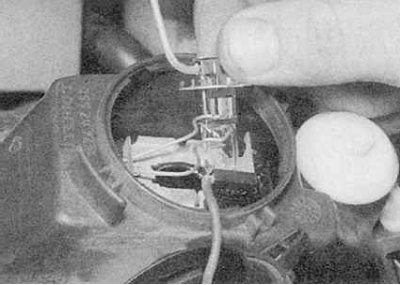

5. Извлеките патрон с лампой.
6. Старайтесь не прикасаться к колбе новой лампы голыми руками, - пользуйтесь салфеткой или чистой ветошью. Оставляемые пальцами на стекле жировые пятна приводят к снижению интенсивности освещения и сокращению срока службы лампы. Случайно оставленные следы удалите пропитанной метиловым спиртом ветошью.
7. Установите сборку новой лампы. Проследите за правильностью попадания стопорных язычков в пазы патронной сборки. Зафиксируйте сборку пружинным фиксатором и подсоедините к ней электропроводку.
8. Установите на место пластмассовую заднюю крышку фары, проследив за правильностью ее посадки.
9. Установите сборку фары на свое штатное место (см. Снятие и установка внешних осветительных и сигнальных приборов).
Установленные на двери задка комбинированные фонари
1. Откройте дверь задка.

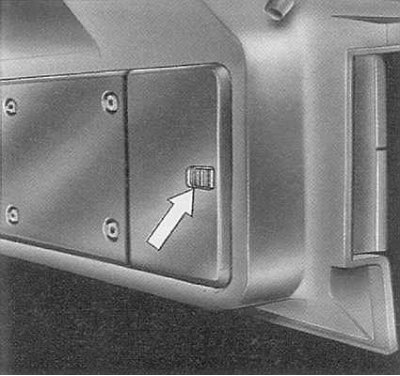

2. Отпустите фиксатор и откройте заднюю откидную крышку фонарной сборки.

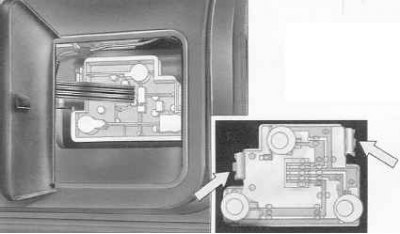

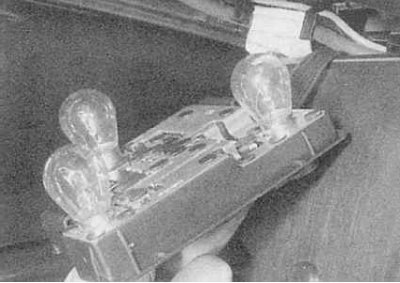

3. Отожмите два стопорных язычка и извлеките из фонаря сборку ламподержателя.
- Вверху — Фиксаторы крепления ламподержателя
- Внизу — Снятие ламподержателя заднего комбинированного фонаря с двери задка
4. В фонаре использованы лампы с цоколями байонетного типа.
5. Замените вышедшие из строя лампы и соберите фонарь. Действуйте в порядке, обратном порядку демонтажа.
Установленные на крыльях задние комбинированные фонари

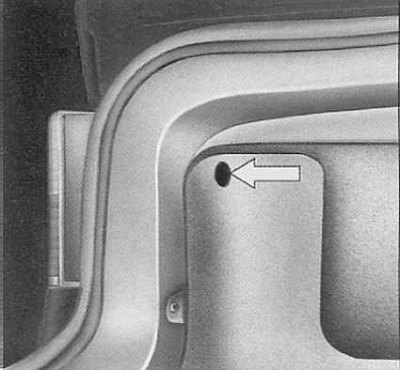

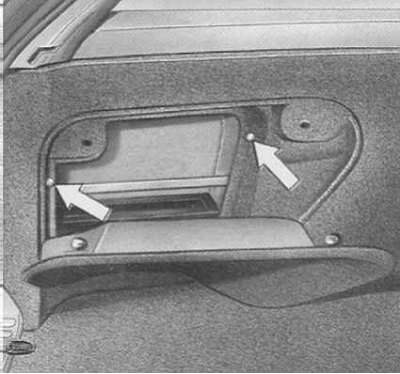

1. В багажном отделении отдайте крепежную гайку(и) и высвободите из крыла сборку комбинированного фонаря.
- Вверху — Крепеж крышки заднего комбинированного фонаря (Хэтчбэк)
- Внизу — Крепеж крышки заднего комбинированного фонаря (Универсал)

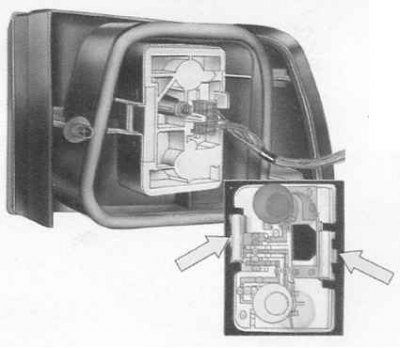

2. Отожмите стопорные язычки и извлеките из фонарной сборки ламподержатель.
3. В фонаре использованы лампы с цоколями байонетного типа.
4. Замените вышедшие из строя лампы и соберите фонарь. Действуйте в порядке, обратном порядку демонтажа.
Фонари подсветки номерного знака
1. Поддев маленькой отверткой, снимите линзу со сборки фонаря.

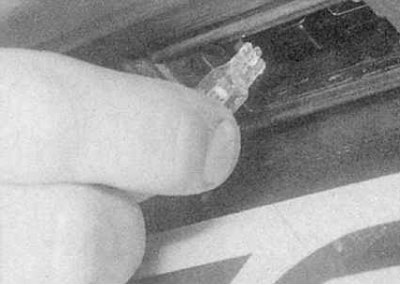

2. Лампа имеет нажимную посадку в патроне.
3. Замените лампу и установите на место линзу.
Стоп-сигнал верхнего уровня

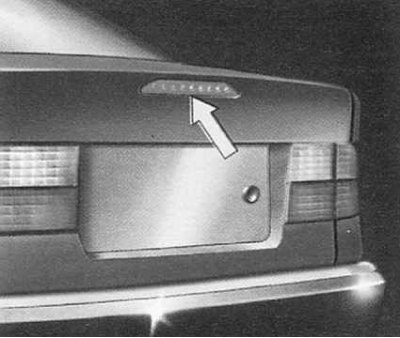

1. Стоп-сигнал вмонтирован в дверь задка автомобиля.
2. Откройте дверь задка.

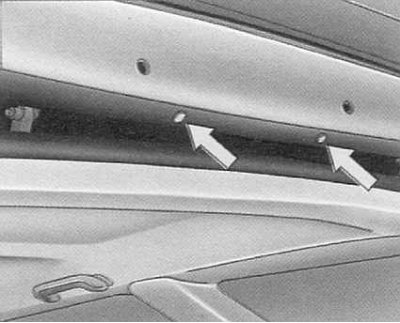

3. С целью обеспечения доступа к ламподержателю, отдайте две крепежные гайки.
