Внимание! Прежде чем приступать к снятию осветительных приборов, не забудьте отсоединить отрицательный провод от батареи.
Головные блок-фары
Снятие
1. Снимите передний указатель поворота с соответствующего борта автомобиля (см. ниже) и переднюю решетку (обратитесь к Главе Кузов и отделка салона).
2. Выверните два верхних крепежных винта и один нижний.

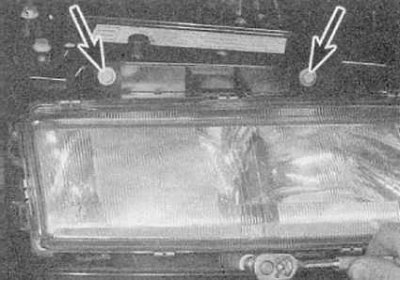

3. Снимите сборку блок-фары с автомобиля (верхние болты показаны стрелками).
 |
 |
4. Отсоедините подведенную к сборке электропроводку.
5. В случае необходимости с фары может быть снята линза:

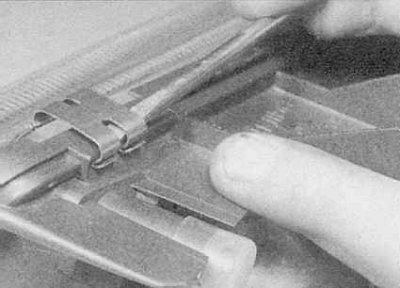

- a) Аккуратно поддевая отверткой, отпустите фиксаторы крепления краев линзы. При сборке фиксаторы подлежат замене в обязательном порядке;
- b) Осторожно снимите линзу с блок-фары. Постарайтесь не прикасаться пальцами к поверхности зеркала рефлектора;
- c) Снимите и выбросите уплотнительную прокладку;
- d) Прочистите установочную канавку в кожухе блок-фары и посадите в нее новую уплотнительную прокладку;

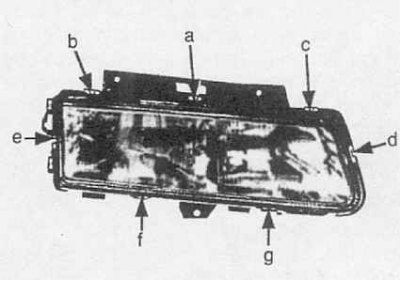

- e) Посадите на выступы по краям линзы новые крепежные фиксаторы, затем прижмите линзу к кожуху сборки блок-фары и в строго определенном порядке защелкните фиксаторы.
Статья перепечатана с ресурса www.autoinstruction.ru
Установка
Установка производится в обратном порядке. При первой же возможности произведите проверку/ корректировку установки оптических осей блок-фар.
Передние указатели поворотов
Снятие
1. Откройте капот.
2. С внутренней стороны крыла отпустите крепежный фиксатор и вытолкните наружу сборку указателя поворота (стрелкой показан крепежный фиксатор).
|
|
|
3. Отсоедините электропроводку и снимите сборку указателя с автомобиля.
Установка
Установка производится в обратном порядке. Проследите за надежностью защелкивания фиксатора.
Боковые повторители передних указателей поворота
Снятие
1. Сдвиньте сборку повторителя вперед и высвободите ее из кузовной панели автомобиля.
2. Отсоедините электропроводку и снимите сборку повторителя.
Установка
Установка производится в обратном порядке.
Передние противотуманные фары
Снятие

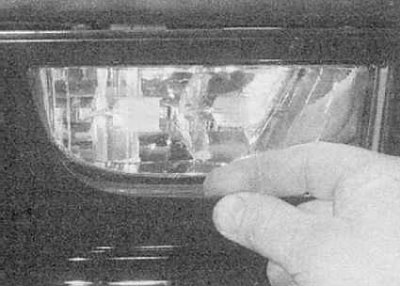

1. Потяните облицовку сборки противотуманной фары вперед до щелчка, подтверждающего отпускание фиксаторов.

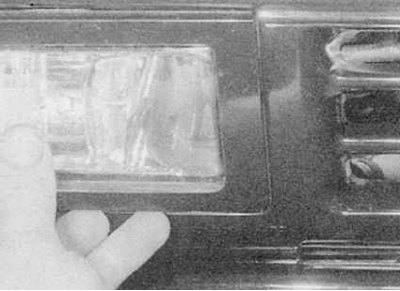

2. Просуньте отвертку в верхний угол вентиляционного отверстия в спойлере и отожмите фиксатор крепления сборки противотуманной фары.

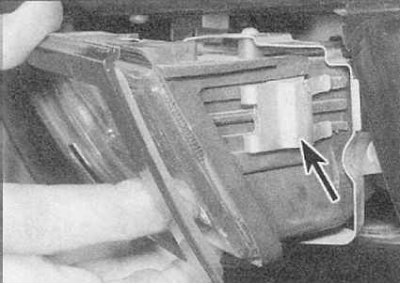

3. Потянув на себя, высвободите сборку противотуманной фары из своего посадочного гнезда (стрелкой показан крепежный фиксатор).

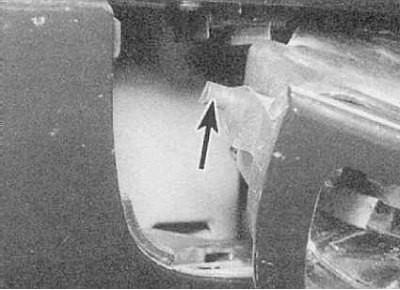

4. Отсоедините ее от спойлера (стрелкой показан стопорный язычок).
5. Отсоедините электропроводку и снимите сборку противотуманной фары с автомобиля.
Установка
1. Установка производится в обратном порядке. Прежде чем заправлять сборку в спойлер, удостоверьтесь, что ее облицовка сдвинута в переднее (отпущенное) положение. В первую очередь заправьте в спойлер стопорный язычок, расположенный с наружного края фары.
2. Посадив сборку заподлицо с поверхностью спойлера, закрепите ее фиксатором.
Регулировка

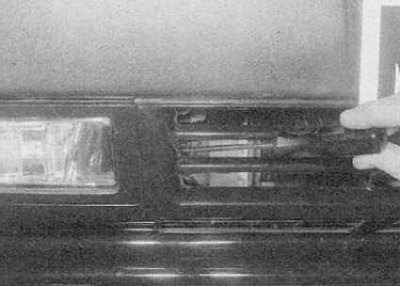

Регулировка оптической оси противотуманной фары производится посредством специального винта, расположенного с внутренней стороны сборки. Винт поворачивается отверткой с крестообразным жалом, которую следует продеть в центральный паз в спойлере.
Вмонтированные в дверь задка задние комбинированные фонари
Снятие
1. Откройте дверь задка.
2. Отпустите фиксатор и снимите откидную крышку с задней стороны фонарной сборки.
3. Отсоедините электропроводку от задней части ламподержателя, затем отпустите два крепежных фиксатора и снимите ламподержатель.

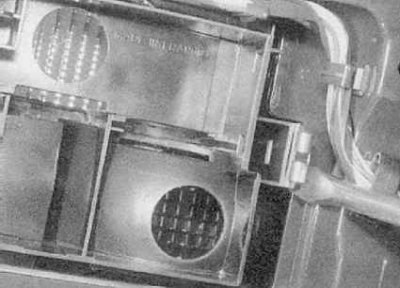

4. Поддев отверткой, отпустите внутренний фиксатор.

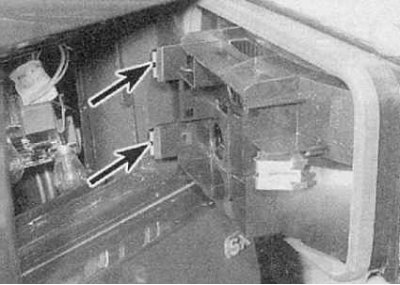

5. Затем потяните фонарную сборку наружу и отпустите два оставшихся наружных фиксатора.
Установка
Установка производится в обратном порядке.
Вмонтированные в крылья задние комбинированные фонари
Снятие

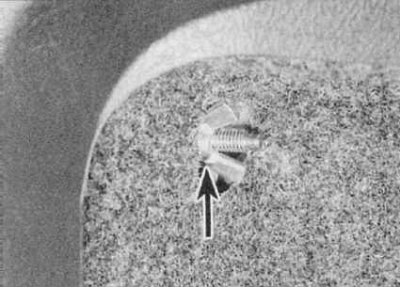

1. В багажном отделении автомобиля отдайте крепежную гайку и снимите с крыла сборку заднего комбинированного фонаря.
Установка
Установка производится в обратном порядке.
Фонари подсветки номерного знака
Снятие
1. Аккуратно поддев отверткой, высвободите сборку фонаря подсветки номерного знака из панели двери задка.
2. Отсоедините электропроводку и снимите сборку фонаря с автомобиля.
Установка
Установка производится в обратном порядке.
